MODEL TCM-X210 0506-002 92 L コンベア部 L CONVEYOR SECTION Fig. G-7 コンベアベルト駆動部 Conveyor Belt Driver 610 61 1 610 607 601 612 608 608 603 602 605 613 606 605 613 606 605 617 606 605 604 607 605 604 627 626 609 609 See Fig.G-1 …
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X210
0506-002
91
G-6
502 630 134 0944 BRACKET(PHOTO R) 2 801G--110-502
503 630 134 0937 BRACKET(PHOTO L) 1 801G--110-503
504 630 129 9907 ASSY,SENSOR,PELEC 4 BPH84,BPH51,BPH52,BPH82
801G--110-504
505 411 119 1909 WASHER V 3X7X0.5 8 801G--110-505
506 411 086 4408 WASHER SPR 3 8 801G--110-506
507 411 162 1604 SCR PAN 3X20 8 801G--110-507
512 630 001 0213 WASHER 4 801G--110-512
513 411 141 2905 WASHER SPR 4 4 801G--110-513
514 630 000 7633 BOLT,HEX-SCT 4 801G--110-514
515 630 140 3588 LEVER 1 801G--110-515
516 630 001 0220 WASHER 1 801G--110-516
517 630 000 7763 BOLT,HEX-SCT 1 801G--110-517
518 630 069 2938 NUT 1 801G--110-518
519 411 054 6809 NUT HEX 3 1 801G--110-519
520 411 040 6202 SCR PAN 3X10 1 801G--110-520
521 411 054 8506 NUT HEX 4 1 801G--110-521
522 411 162 1505 SCR PAN 4X20 1 801G--110-522
523 630 001 8103 SPRING,TENSION 1 2086 801G--110-523
524 630 134 0937 BRACKET(PHOTO L) 1 801G--110-524
525 630 000 7619 BOLT,HEX-SCT 4 801G--110-525
MODEL TCM-X210
0506-002
92
L
コンベア部
L CONVEYOR SECTION

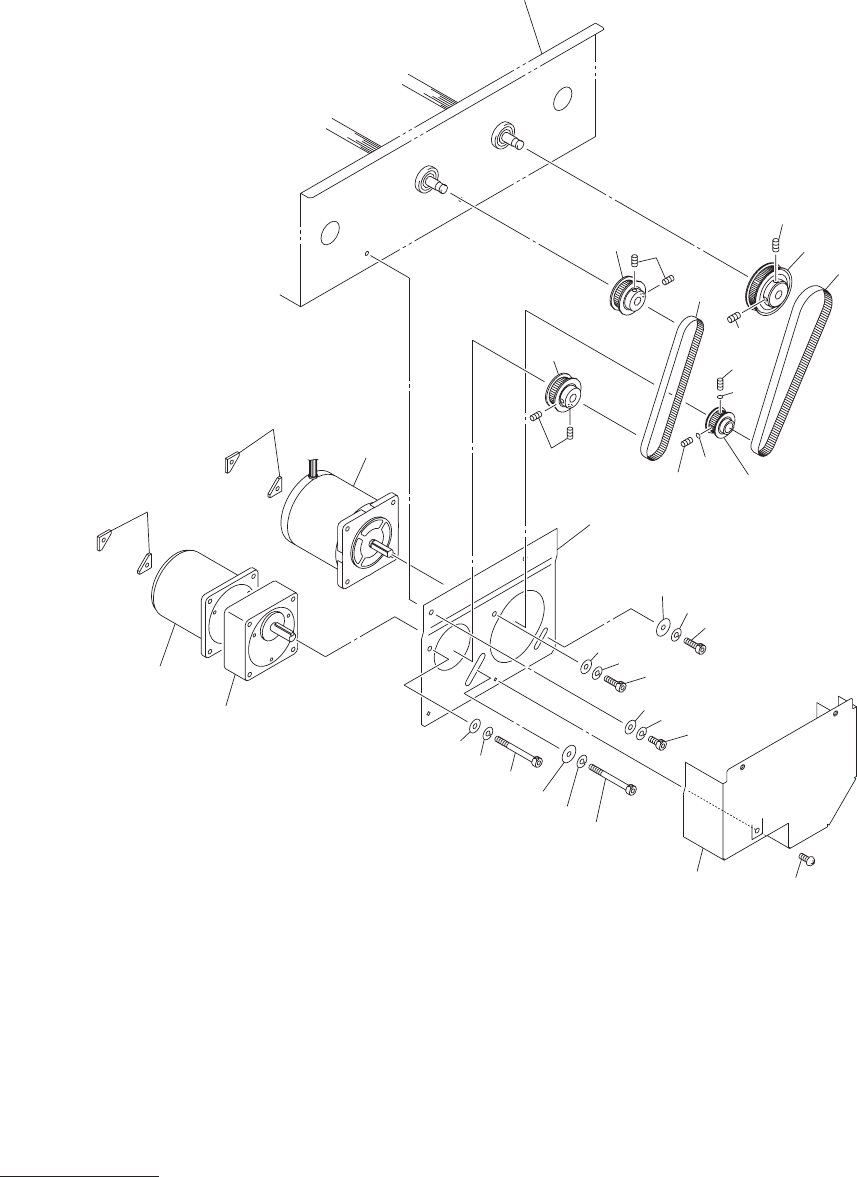

Fig. G-7
コンベアベルト駆動部
Conveyor Belt Driver
610
611
610
607
601
612
608
608
603
602
605
613
606
605
613
606
605
617
606
605
604
607
605
604
627
626
609
609
See Fig.G-1
Key No.1
616
610
610
615
621
621
615
614
620
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X210
0506-002
93
G-7
601 630 137 2839 BRACKET 1 801G--110-601
602 630 136 0041 GEAR,REDUCTION 1 8H12.5FBN 801G--110-602
603 630 137 4550 ASSY,MOTOR,REVERSIBLE 1 M3 801G--110-603
604 630 000 7848 BOLT,HEX-SCT 2 801G--110-604
605 411 141 6705 WASHER SPR 5 6 801G--110-605
606 411 141 4107 WASHER V 5X10X1 4 801G--110-606
607 630 001 0220 WASHER 2 801G--110-607
608 630 085 7788 NUT 4 801G--110-608
609 630 009 2684 PULLEY,TIMING 2 801G--110-609
610 630 000 8951 SET SCREW 6 801G--110-610
611 630 066 9992 BELT,TIMING 1 801G--110-611
612 630 118 2476 ASSY,MOTOR,STEPPING 1 MPM22(L2CV) 801G--110-612
613 630 000 7770 BOLT,HEX-SCT 2 801G--110-613
614 630 119 7951 PULLEY,TIMING 1 801G--110-614
615 630 008 2296 SET SCREW 2 801G--110-615
616 630 053 4351 BELT,TIMING 1 801G--110-616
617 630 000 7756 BOLT,HEX-SCT 2 801G--110-617
620 630 107 0025 PULLEY,TIMING 1 801G--110-620
621 630 119 9290 SHEET 2 801G--110-621
626 630 137 2891 COVER 1 801G--110-626
627 411 051 1708 SCR TRS 4X6 1 801G--110-627
