Key No. P AR T No. P AR T NAME Q’ty REMARKS NOTE MODEL TCM-X210 0306-001 85 G-3 201 630 1 19 9245 COVER 1 801G--1 10-201 202 41 1 051 1708 SCR TRS 4X6 4 801G--1 10-202 251 630 103 7554 RELA Y 2 KSSR1,KSSR2 801G--1 10-251…
MODEL TCM-X210
0306-001
84
L
コンベア部
L CONVEYOR SECTION

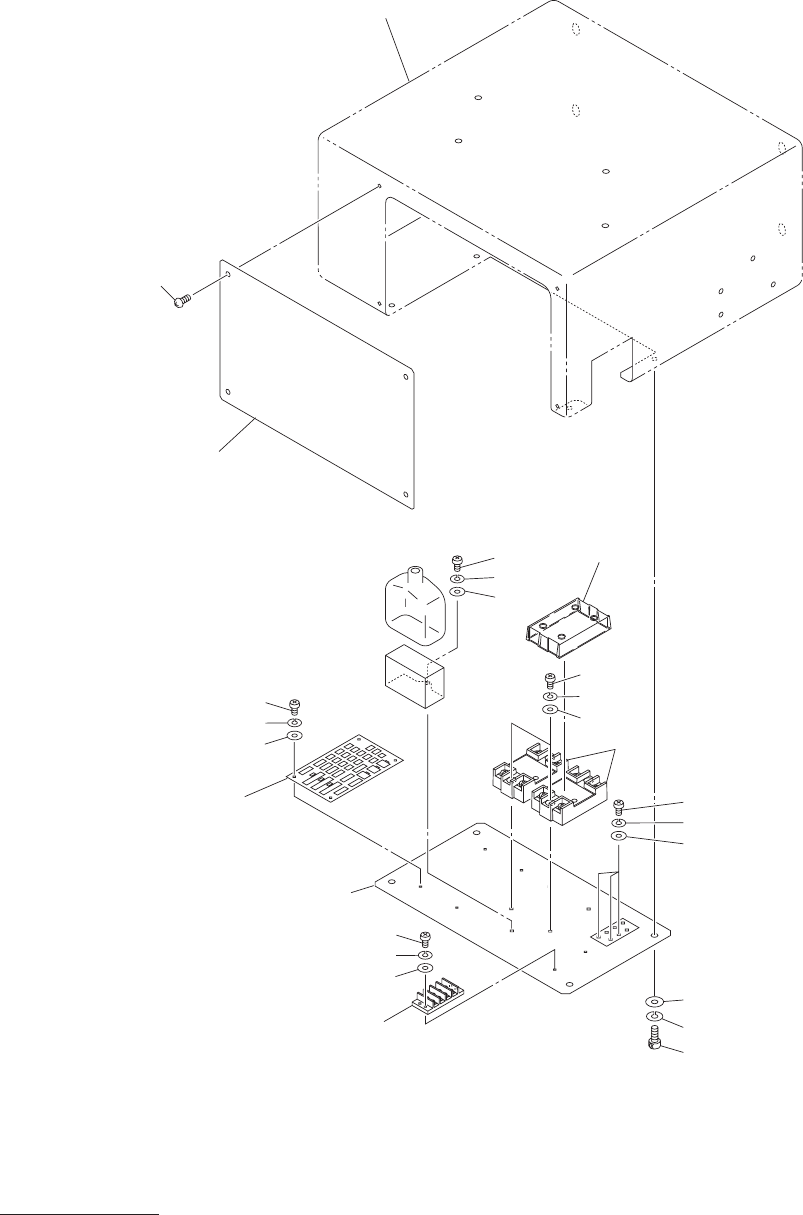

Fig. G-3
電装ボックス
L Electrical Box L
258
261
259
260
281
285
286
287
282
283
284
270
252
258
259
260
276
275
274
271
272
273
251
See Fig.G-4
Key No.316
202
201
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X210
0306-001
85
G-3
201 630 119 9245 COVER 1 801G--110-201
202 411 051 1708 SCR TRS 4X6 4 801G--110-202
251 630 103 7554 RELAY 2 KSSR1,KSSR2 801G--110-251
252 630 118 7280 TERMINAL 1 801G--110-252
258 411 113 1400 SCR PAN 4X6 8 801G--110-258
259 411 008 1706 WASHER SPR 4 8 801G--110-259
260 411 119 2104 WASHER V 4X9X0.8 8 801G--110-260
261 630 103 7578 COVER 2 801G--110-261
270 630 119 9276 BRACKET 1 801G--110-270
271 411 042 3001 SCR PAN 4X10 4 801G--110-271
272 411 008 1706 WASHER SPR 4 4 801G--110-272
273 411 119 2104 WASHER V 4X9X0.8 4 801G--110-273
274 630 000 7749 BOLT,HEX-SCT 4 801G--110-274
275 411 141 6705 WASHER SPR 5 4 801G--110-275
276 411 141 4107 WASHER V 5X10X1 4 801G--110-276
281 630 109 9446 P.C.B,MOUNT 1 #UB01(CONN) 801G--110-281
282 411 040 6202 SCR PAN 3X10 4 801G--110-282
283 411 086 4408 WASHER SPR 3 4 801G--110-283
284 411 119 1909 WASHER V 3X7X0.5 4 801G--110-284
285 411 040 6202 SCR PAN 3X10 2 801G--110-285
286 411 086 4408 WASHER SPR 3 2 801G--110-286
287 411 088 9005 WASHER F 3X6X0.5 2 801G--110-287
MODEL TCM-X210
0306-001
86
L
コンベア部
L CONVEYOR SECTION
Fig. G-4
コンベア幅センサ
Conveyor Width Limit Sensor
306
305
304
313
311
310
313
311
310
303
306
30
5
30
4
312
316
317
319
318
311
310
302
See Fig.G-1
Key No.1
314
302
