Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X210
0506-002
193
L-4
301 630 119 0211 STAY 1 801L--110-301
302 630 001 0220 WASHER 2 801L--110-302
303 411 141 6705 WASHER SPR 5 2 801L--110-303
304 630 000 7770 BOLT,HEX-SCT 2 801L--110-304
309 630 117 2477 ASSY,SENSOR,PELEC 1 BPH34 Amp 801L--110-309
310 630 004 2108 SENSOR,PELEC 1 BPH34,FU-6F 801L--110-310
331 630 116 5509 COVER 1 801L--110-331
333 630 000 7756 BOLT,HEX-SCT 7 801L--110-333
334 411 141 6705 WASHER SPR 5 7 801L--110-334
335 411 141 4107 WASHER V 5X10X1 7 801L--110-335
341 630 095 7938 BRACKET 1 801L--110-341
342 411 141 4107 WASHER V 5X10X1 2 801L--110-342
343 411 141 6705 WASHER SPR 5 2 801L--110-343
344 630 000 7756 BOLT,HEX-SCT 2 801L--110-344
MODEL TCM-X210
0506-002
194
本体部
MAIN BODY SECTION

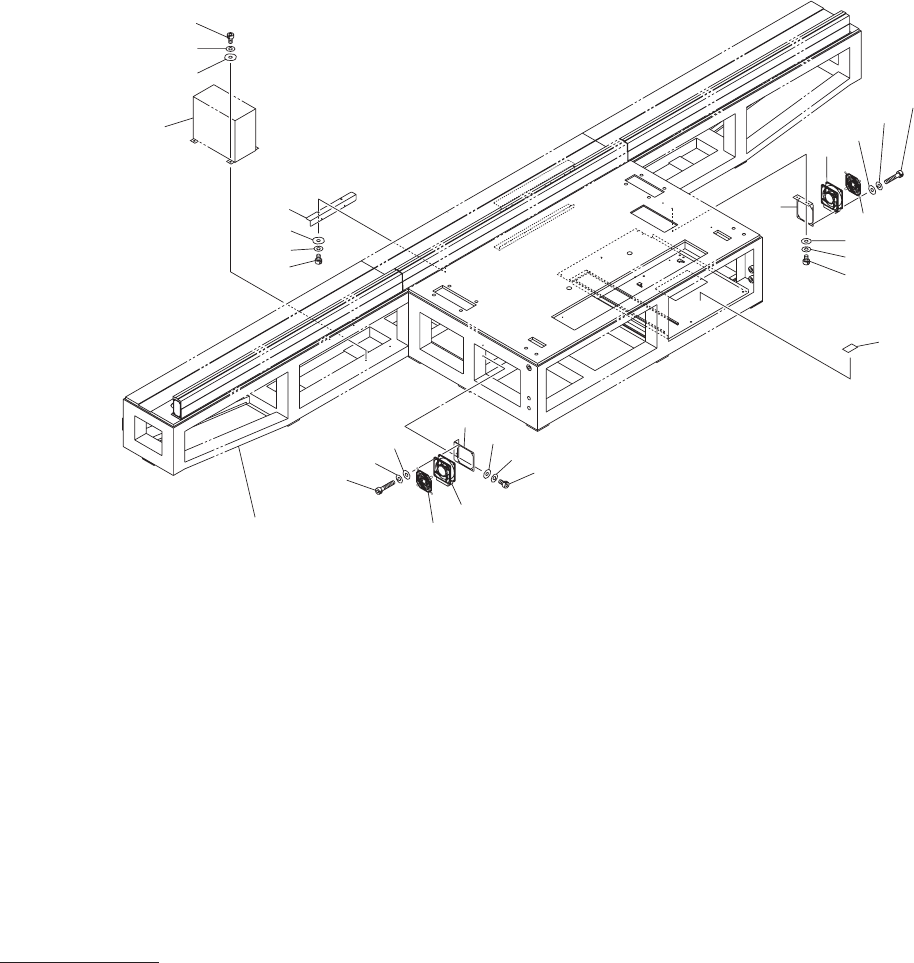

Fig. L-6
本体冷却ファン
Machine Cooling Fan
527
516
515
514
503
502
504
520
513
512
527
523
517
518
516
515
514
See Fig.L-1
Key No.9
523
517
518
513
512
503
502
504
See Fig.B-1
Key No.29
530
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X210
0506-002
195
L-6
502 630 000 7763 BOLT,HEX-SCT 6 801L--110-502
503 411 141 6705 WASHER SPR 5 6 801L--110-503
504 630 001 0220 WASHER 6 801L--110-504
512 630 000 7749 BOLT,HEX-SCT 4 801L--110-512
513 411 141 4107 WASHER V 5X10X1 4 801L--110-513
514 630 000 9293 MACHINE SCREW 8 801L--110-514
515 411 008 1706 WASHER SPR 4 8 801L--110-515
516 411 119 2104 WASHER V 4X9X0.8 8 801L--110-516
517 630 087 0015 MOTOR,AC 2 MFAN8,MFAN9,MRS14-TUL
801L--110-517
518 630 061 7429 ACCESSORY,MOT-M 2 801L--110-518
520 630 086 8265 BRACKET 1 801L--110-520
523 630 087 0299 BRACKET 2 801L--110-523
527 411 141 6705 WASHER SPR 5 4 801L--110-527
530 630 122 8471 NAME PLATE,NOTICE 1 801L--110-530
