MODEL TCM-X210
0506-002
278
機械廻り１
MISCELLANEOUS PARTS-1

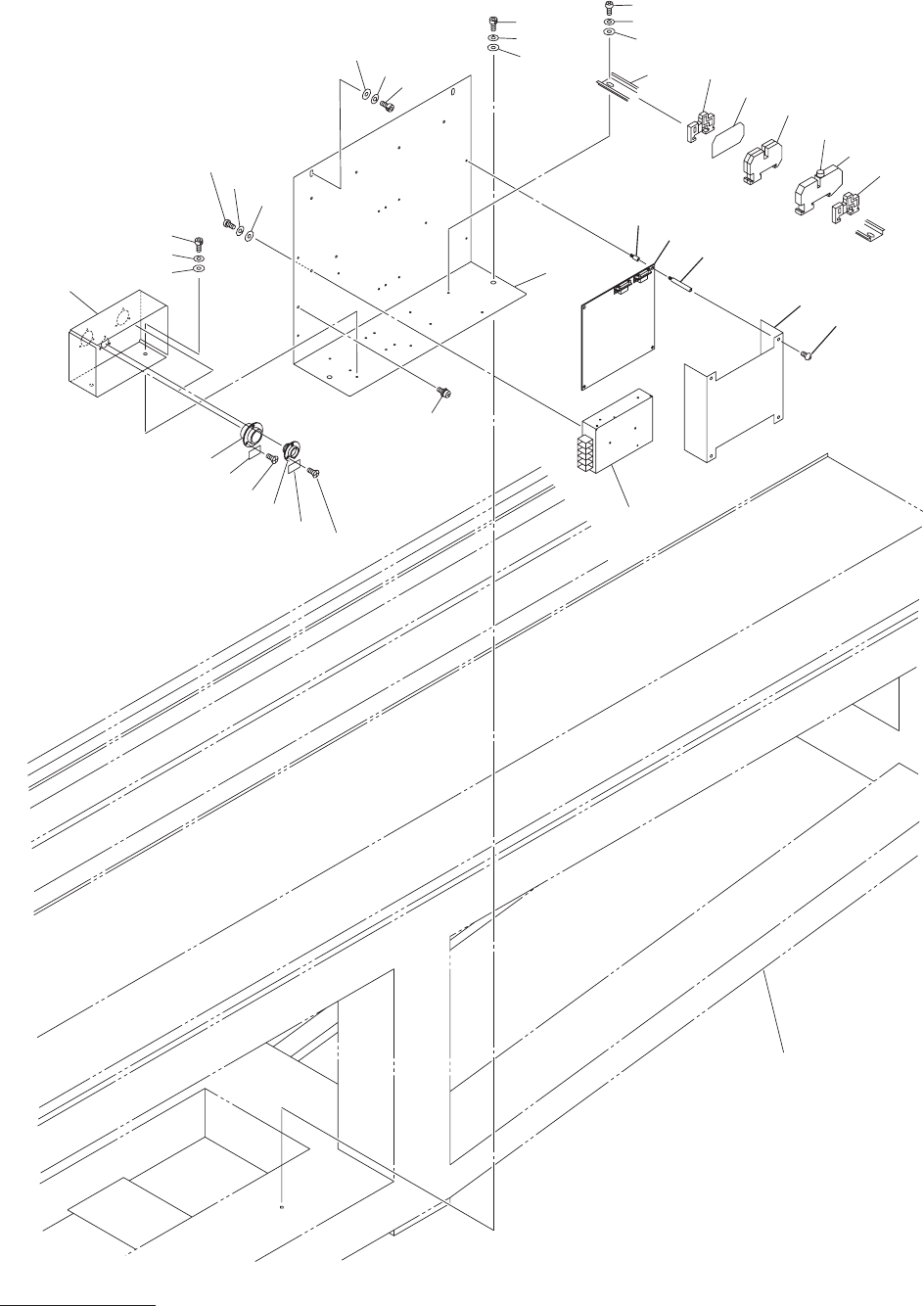

Fig. RL-4
前後工程インターフェース
Input/Output Machine Interface
393
386
397
398
394
395
367
354
363
399
353
399
387
387
388
388
389
389
See Fig.L-1
Key No.9
390
391
392
365
370
366
352
369
368
384
362
358
361
360
362
351
385
363
356
357
355
.
.
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X210
0506-002
279
RL-4
351 630 116 8784 UNIT,POWER 1 G11,RKW24-1R3C 801RL-110-351
352 630 091 5631 P.C.B,MOUNT 1 UA53*001*0000 801RL-110-352
353 630 004 6281 CONNECTOR 1 X114 801RL-110-353
354 630 000 3963 CONNECTOR 2 X111,X113 801RL-110-354
355 407 005 1306 DIODE DS135C 1 801RL-110-355
356 423 022 8005 FUSE 250V 1A 1 F001 801RL-110-356
357 630 127 0937 TERMINAL 2 801RL-110-357
358 630 127 0975 ACCESSORY,WIRING 1 801RL-110-358
360 630 083 5496 FUSE HOLDER 1 801RL-110-360
361 630 083 5601 ACCESSORY,WIRING 1 801RL-110-361
362 630 091 1749 BRACKET,WIRING 2 801RL-110-362
363 630 131 2446 NAME PLATE,PARTS 1 801RL-110-363
365 630 089 6473 RAIL,WIRING 1 801RL-110-365
366 630 115 3421 PANEL 1 801RL-110-366
367 630 115 4510 BOX 1 801RL-110-367
368 630 121 9646 COVER 1 801RL-110-368
369 630 100 6055 ACCESSORY,P.C.B 4 801RL-110-368
370 630 102 7487 SPACER 4 801RL-110-370
384 411 050 5004 SCR TRS 3X6 4 801RL-110-384
385 411 114 7807 SCR PAN+SW+W 4X10 1 801RL-110-385
386 411 042 0703 SCR PAN 3X8 2 801RL-110-386
387 630 000 7756 BOLT,HEX-SCT 4 801RL-110-387
388 411 141 6705 WASHER SPR 5 4 801RL-110-388
389 630 001 0220 WASHER 4 801RL-110-389
390 411 043 5004 SCR PAN 4X8 2 801RL-110-390
391 411 008 1706 WASHER SPR 4 2 801RL-110-391
392 411 119 2104 WASHER V 4X9X0.8 2 801RL-110-392
393 630 000 7633 BOLT,HEX-SCT 2 801RL-110-393
394 411 141 2905 WASHER SPR 4 2 801RL-110-394
395 411 141 4008 WASHER V 4X9X0.8 2 801RL-110-395
397 411 119 1909 WASHER V 3X7X0.5 2 801RL-110-397
398 411 086 4408 WASHER SPR 3 2 801RL-110-398
399 411 002 2600 SCR FLT 3X6 9 801RL-110-399
MODEL TCM-X210
0506-002
280
機械廻り１
MISCELLANEOUS PARTS-1

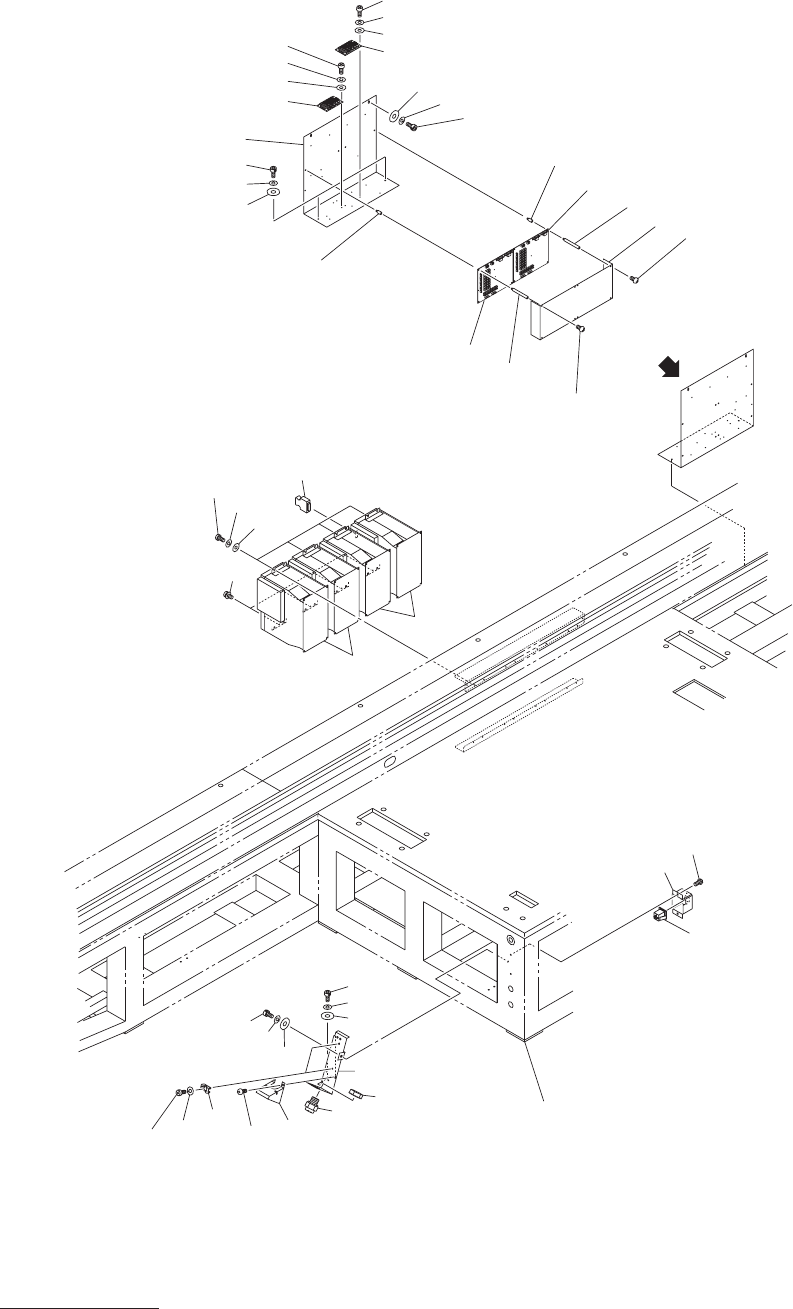

Fig. RL-5 F
軸モータドライバ
F Axis Motor Drivers
454
497
498
499
467
455
457
466
483
499
463
495
494
492
463
495
494
492
498
497
467
456
455
.
.
466
465
483
See Fig.L-1
Key No.9
486
487
488
460
459
458
499
498
497
489
490
461
484
464
451
452
496
VIEW "A"
A
462
453
453
485
489
490
491
