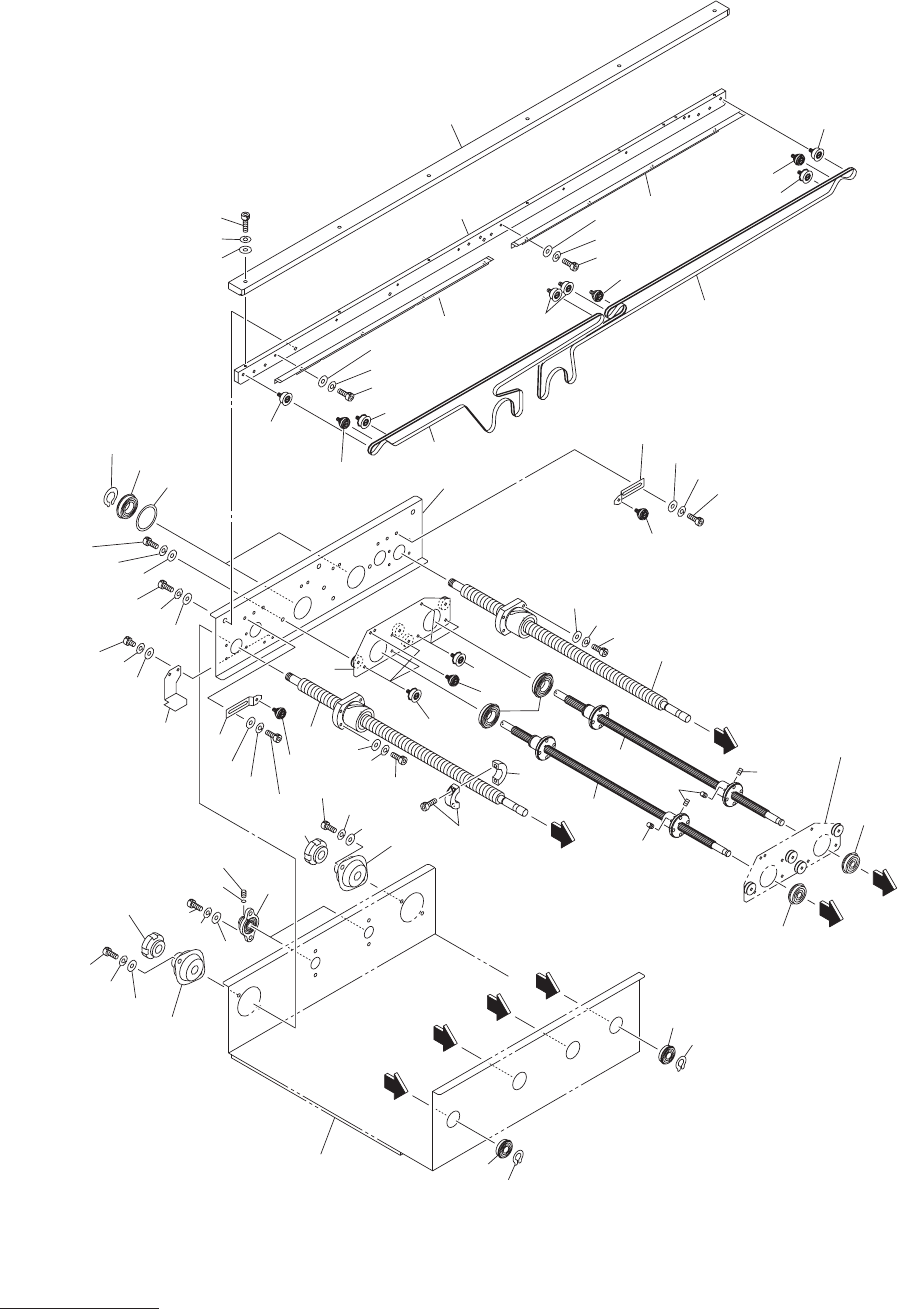

MODEL TCM-X210 0306-001 82 L コンベア部 L CONVEYOR SECTION Fig. G-2 可動側コンベアシュート Movable Side Conveyor Chute 149 148 123 149 148 123 132 135 104 135 125 1 1 8 1 1 7 1 1 0 109 108 107 106 105 1 1 4 1 1 2 1 1 1 1 1 7 132 124 1 1…
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X210
0506-002
81
G-1
1 630 121 6997 BASE(CONVEYOR L) 1 801G--110-001
2 630 118 2117 PLATE,LOCATE 1 801G--110-002
3 411 141 4107 WASHER V 5X10X1 8 801G--110-003
4 411 141 6705 WASHER SPR 5 8 801G--110-004
5 630 000 7763 BOLT,HEX-SCT 8 801G--110-005
6 630 118 5408 PLATE(MAE) 1 801G--110-006
8 411 141 4305 WASHER V 6X12.5X1.6 7 801G--110-008
9 411 141 3001 WASHER SPR 6 7 801G--110-009
17 630 092 6224 PULLEY,FLAT 4 801G--110-017
18 630 124 0831 GUIDE(MAE 2) 1 801G--110-018
20 630 118 5309 CHUTE(R MAE) 1 801G--110-020
21 630 000 7626 BOLT,HEX-SCT 8 801G--110-021
22 630 000 7886 BOLT,HEX-SCT 7 801G--110-022
23 630 116 5141 PLATE 2 801G--110-023
25 630 118 5330 CHUTE(L MAE) 1 801G--110-025
26 630 092 6231 PULLEY,FLAT 6 801G--110-026
27 630 120 0453 BELT,FLAT 1 801G--110-027
28 630 120 0392 BELT,FLAT 1 801G--110-028
29 630 124 0596 GUIDE(MAE1) 1 801G--110-029
30 411 141 4008 WASHER V 4X9X0.8 8 801G--110-030
31 411 141 2905 WASHER SPR 4 8 801G--110-031
32 630 000 7664 BOLT,HEX-SCT 2 801G--110-032
33 630 000 7633 BOLT,HEX-SCT 6 801G--110-033
35 630 092 6217 PULLEY,FLAT 8 801G--110-035
37 630 116 4922 STAY 2 801G--110-037
38 630 118 1431 BRACKET 1 801G--110-038
39 411 141 4008 WASHER V 4X9X0.8 2 801G--110-039
40 411 141 2905 WASHER SPR 4 2 801G--110-040
41 630 000 7657 BOLT,HEX-SCT 2 801G--110-041
42 630 001 0237 WASHER 2 801G--110-042
43 411 141 3001 WASHER SPR 6 2 801G--110-043
44 630 000 7909 BOLT,HEX-SCT 2 801G--110-044
45 411 141 5906 WASHER F 4X8X0.8 8 801G--110-045
46 411 141 2905 WASHER SPR 4 8 801G--110-046
MODEL TCM-X210
0306-001
82
L
コンベア部
L CONVEYOR SECTION
Fig. G-2
可動側コンベアシュート
Movable Side Conveyor Chute
149
148
123
149
148
123
132
135
104
135
125
11
8
11
7
11
0
109
108
107
106
105
11
4
11
2
111
11
7
132
124
11
8
11
9
105
106
11
2
11
5
11
5
11
5
101
11
3
11
3
147
147
101
107
105
106
107
11
6
11
6
11
7
11
8
140
137
139
138
140
139
138
140
139
138
145
143
144
143
A
A
B
C
B
C
D
D
144
146
141
142
145
146
11
9
11
8
11
7
135
134
122
See Fig.G-1
Key No.1
See Fig.G-1
Key No.2
132
124
103
126
133
130
127
128
132
132
121
102
126
135
132
126
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X210
0506-002
83
G-2
101 630 001 1548 BEARING,RADIAL 2 6200ZZNR 801G--110-101
102 630 118 5415 PLATE(OKU) 1 801G--110-102
103 630 097 1613 PLATE,LOCATE(L) 1 801G--110-103
104 630 116 4496 PLATE,LOCATE 1 801G--110-104
105 411 141 4107 WASHER V 5X10X1 8 801G--110-105
106 411 141 6705 WASHER SPR 5 8 801G--110-106
107 630 000 7763 BOLT,HEX-SCT 8 801G--110-107
108 411 141 4305 WASHER V 6X12.5X1.6 3 801G--110-108
109 411 141 3001 WASHER SPR 6 3 801G--110-109
110 630 000 7886 BOLT,HEX-SCT 3 801G--110-110
111 630 030 5913 COLLAR 2 801G--110-111
112 630 001 1531 BEARING,RADIAL 4 6904ZZNR 801G--110-112
113 630 118 2551 GUIDE,LINEAR 2 801G--110-113
114 411 000 7805 RING C 20 2 801G--110-114
115 630 000 8883 SET SCREW 4 801G--110-115
116 630 120 0378 BALL SCREW 2 801G--110-116
117 411 141 4008 WASHER V 4X9X0.8 16 801G--110-117
118 411 141 2905 WASHER SPR 4 16 801G--110-118
119 630 000 7657 BOLT,HEX-SCT 8 801G--110-119
121 630 124 0602 GUIDE(OKU) 1 801G--110-121
122 630 116 7299 PLATE 1 801G--110-122
123 630 000 7626 BOLT,HEX-SCT 8 801G--110-123
124 630 116 5141 PLATE 2 801G--110-124
125 630 000 7602 BOLT,HEX-SCT 2 801G--110-125
126 630 092 6224 PULLEY,FLAT 4 801G--110-126
127 630 120 0453 BELT,FLAT 1 801G--110-127
128 630 120 0392 BELT,FLAT 1 801G--110-128
130 630 118 5347 CHUTE(R OKU) 1 801G--110-130
132 630 092 6231 PULLEY,FLAT 6 801G--110-132
133 630 118 5354 CHUTE(L OKU) 1 801G--110-133
134 630 000 7664 BOLT,HEX-SCT 6 801G--110-134
135 630 092 6217 PULLEY,FLAT 8 801G--110-135
137 630 008 5303 BEARING,UNIT 2 UFL000 801G--110-137
138 411 141 4305 WASHER V 6X12.5X1.6 8 801G--110-138
139 411 141 3001 WASHER SPR 6 8 801G--110-139
140 630 000 7879 BOLT,HEX-SCT 8 801G--110-140
141 630 000 8920 SET SCREW 2 801G--110-141
142 630 053 5419 COLLAR 2 801G--110-142
143 630 001 1432 BEARING,RADIAL 2 6001ZZNR 801G--110-143
144 411 000 7300 RING C 12 2 801G--110-144
145 630 031 0566 BEARING,UNIT 2 BPFL1 801G--110-145
146 630 031 0573 NUT 2 801G--110-146
147 630 035 6618 MECH PARTS (SET COLLARS) 1 801G--110-147
148 411 141 5906 WASHER F 4X8X0.8 8 801G--110-148
149 411 141 2905 WASHER SPR 4 8 801G--110-149
