MODEL TCM-X210 0506-002 306 Fig.ZS-2 4797L TCM-X300 TCM-X200 4797A 101 吸着ノズル V A CUUM NOZZLE (Work Corresponding) 位置決めピンP1 POSITIONING PIN P1 (V ARIANT) バックアップピンR1 BACK-UP PIN R1 位置決めピンQ1 POSITIONING PIN Q1 (V ARIANT) 10…

100%1 / 310
Key No. PART No. PART NAME Q’ty REMARKS
NOTE

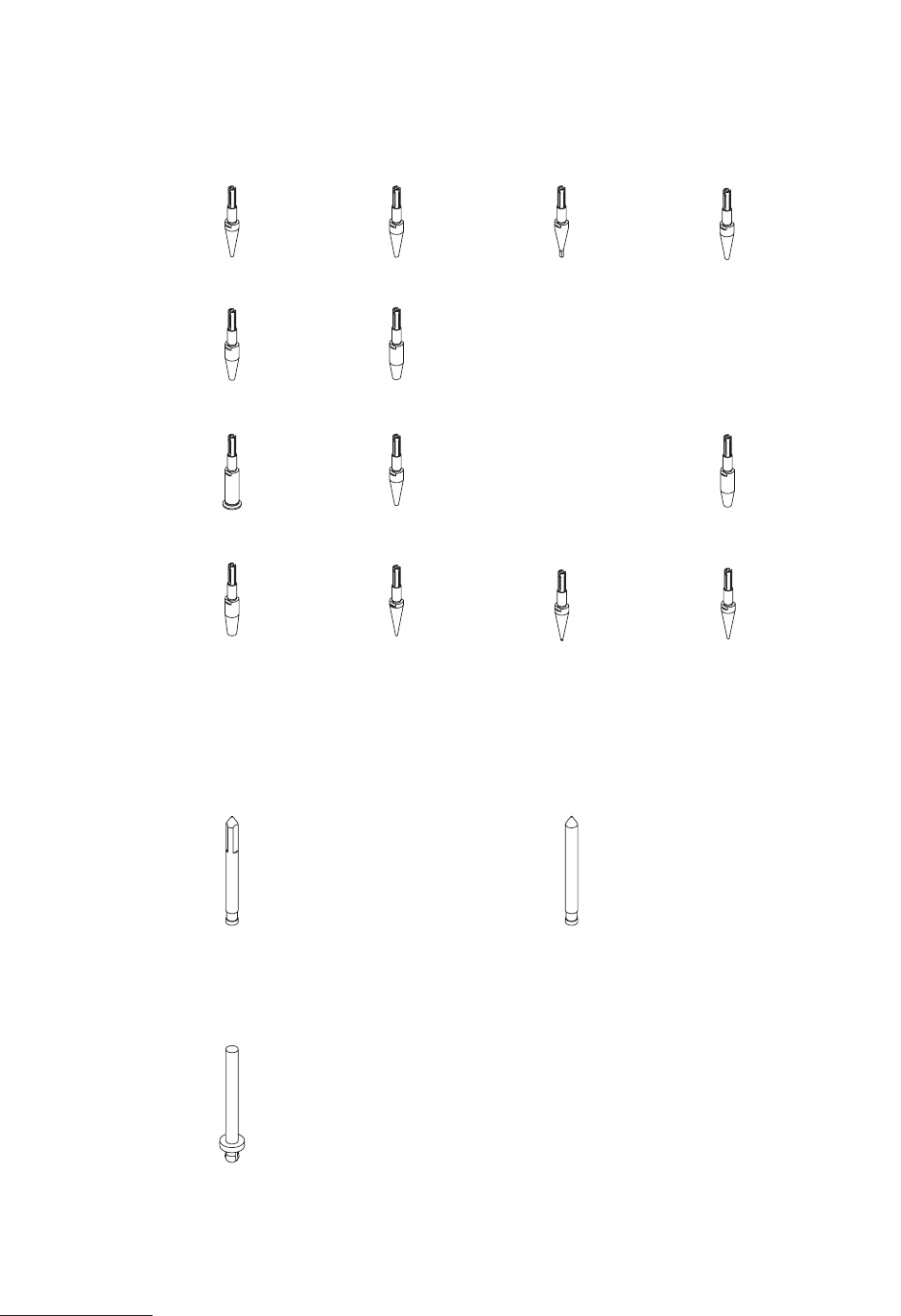

MODEL TCM-X210
0506-002
305
1 630 048 7787 BOLT 4 801ZS-110-001
2 630 057 4609 TOOL,HAND 1 801ZS-110-002
3 630 048 7831 AIR CLEAN EQPT 240 801ZS-110-003
4 630 098 5740 TUBE 12 801ZS-110-004
5 630 089 7432 BOLT 50 801ZS-110-005
6 630 063 9759 TOOL,HAND 1 801ZS-110-006
7 630 039 7882 TOOL,MEASURE(GAGE JIG) 1 801ZS-110-007
8 630 039 7895 TOOL,MEASURE(GAGE JIG) 1 801ZS-110-008
9 630 062 2584 TOOL,HAND (DISPENSE GUN) 1 DG10KIT 801ZS-110-009
10 630 062 2591 NOZZLE 10 No.14(Olive) 801ZS-110-010
11 630 062 2607 NOZZLE 10 No.18(Green) 801ZS-110-011
12 630 062 2614 NOZZLE 10 No.20(Pink) 801ZS-110-012
13 630 062 2621 NOZZLE 4 No.19(Brown) 801ZS-110-013
14 630 062 2577 TOOL,HAND (HAND GREESEGUN 2 KH-120 801ZS-110-014
15 630 061 7504 TOOL,HAND (MICRO HOSE) 1 SPK-3C 801ZS-110-015
16 630 061 7467 NOZZLE 2 N Type 801ZS-110-016
17 630 061 7474 NOZZLE 2 P Type 801ZS-110-017
18 630 061 7481 NOZZLE 1 L Type 801ZS-110-018
19 630 061 7443 NOZZLE 2 U Type 801ZS-110-019
20 630 061 7450 NOZZLE 1 H Type 801ZS-110-020
21 630 063 4396 TOOL,HAND 1 801ZS-110-021
22 630 057 4494 NOZZLE(1) 1 801ZS-110-022
23 630 057 4500 NOZZLE(2) 2 801ZS-110-023
24 630 057 4517 NOZZLE(3) 1 801ZS-110-024
25 630 064 6627 TOOL,HAND 1 801ZS-110-025
26 630 061 1977 NOZZLE 2 S Type 801ZS-110-026
27 630 061 2028 NOZZLE 1 V Type 801ZS-110-027
28 630 085 8846 NOZZLE 1 801ZS-110-028
29 630 105 4445 ASSY,NOZZLE 1 HL2 Type 801ZS-110-029
30 630 098 5573 OIL PARTS 1 801ZS-110-030
31 630 110 5307 ASSY,NOZZLE 1 RR Type 801ZS-110-031
33 630 106 5700 MECH PARTS(PAPER) 50 801ZS-110-033
34 630 109 4243 MECH PARTS 5 801ZS-110-034
35 630 111 2695 RING(0.05T) 2 T0.05 801ZS-110-035
36 630 106 7476 RING(0.02T) 6 T0.02 801ZS-110-036
37 630 112 1468 RING(0.01T) 2 T0.01 801ZS-110-037
43 630 116 3659 TOOL,HAND(TOOL,HAND) 1 801ZS-110-043
44 630 116 3673 TOOL,HAND 1 801ZS-110-044
45 630 115 8594 ASSY,FRAME(FEEDER,SETJIG) 1 801ZS-110-045
51 630 036 8642 LAMP 3 LM-100 801ZS-110-051
53 423 022 8005 FUSE 250V 1A 2 801ZS-110-053
54 423 022 8104 FUSE 250V 2A 2 801ZS-110-054
56 423 025 2109 FUSE 250V 6.3A 2 801ZS-110-056
57 630 061 9737 MECH PARTS (PADLOCK) 1 801ZS-110-057
58 424 005 9408 FUSE 600V 20A 1 801ZS-110-058
ZS-1
MODEL TCM-X210
0506-002
306
Fig.ZS-2
4797L
TCM-X300
TCM-X200
4797A
101
吸着ノズル
VA
CUUM NOZZLE (Work Corresponding)
位置決めピンP1
POSITIONING PIN P1 (V
ARIANT)
バックアップピンR1
BACK-UP
PIN R1
位置決めピンQ1
POSITIONING PIN Q1 (VARIANT)
102
103
104
131
141
132
105
106
107
108
109
11
3
11
9
120
112
標準付属品
STANDARD ACCESSORIES
Fig. ZS-2
選択部品
Optional Parts
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X210
0506-002
307
101 630 052 9517 NOZZLE(Z11) 12
102 630 052 9524 NOZZLE(Z21) 12
103 630 052 9531 NOZZLE(Z31) 12
104 630 052 9548 NOZZLE(Z41) 12
105 630 067 1865 NOZZLE(Z52) 12
106 630 068 3103 NOZZLE(Z62) 12
107 630 052 9579 NOZZLE(Z71) 12
108 630 052 9586 NOZZLE(Z81) 12
109 630 124 1203 NOZZLE(Z101) 12
112 630 137 5953 NOZZLE(Z124-B3) 12
113 630 079 5370 NOZZLE(Z552) 12
119 630 052 9593 NOZZLE(Z901) 12
120 630 121 6515 NOZZLE(Z911) 12
131 630 098 2756 PIN,LOCATE 1 Φ4.0
131 630 098 2770 PIN,LOCATE 1 Φ3.0
131 630 098 2794 PIN,LOCATE 1 Φ3.2
131 630 098 2817 PIN,LOCATE 1 Φ3.4
131 630 098 2831 PIN,LOCATE 1 Φ3.5
131 630 098 2855 PIN,LOCATE 1 Φ5.0
131 630 098 2879 PIN,LOCATE 1 Φ3.16
132 630 098 2763 PIN,LOCATE 1 Φ4.0
132 630 098 2787 PIN,LOCATE 1 Φ3.0
132 630 098 2800 PIN,LOCATE 1 Φ3.2
132 630 098 2824 PIN,LOCATE 1 Φ3.4
132 630 098 2848 PIN,LOCATE 1 Φ3.5
132 630 098 2862 PIN,LOCATE 1 Φ5.0
132 630 098 2886 PIN,LOCATE 1 Φ3.16
141 630 069 3607 ROD 20
