MODEL TCM-X210 0506-002 172 ヘッド駆動ユニット HEAD DRIVING UNIT Fig. KB-4 吸着上下補正部 Pick-up Leveller Adjuster 302 303 308 305 306 307 322 345 31 1 321 320 326 325 324 333 334 317 332 316 331 323 309 310 See Fig.B-1 Key No.1 See Fi…
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X210
0506-002
171
KB-3
201 630 136 2847 BASE 1 801KB-110-201
202 630 118 3800 GUIDE,LINEAR 1 801KB-110-202
203 630 092 6637 PLATE 1 801KB-110-203
204 630 001 0244 WASHER 2 801KB-110-204
205 411 141 3100 WASHER SPR 8 2 801KB-110-205
206 630 000 8036 BOLT,HEX-SCT 2 801KB-110-206
208 411 141 4008 WASHER V 4X9X0.8 2 801KB-110-208
209 411 141 2905 WASHER SPR 4 2 801KB-110-209
210 630 000 7657 BOLT,HEX-SCT 2 801KB-110-210
211 630 091 2999 MOTOR,AC-SERVO 1 MSVM10(MZ),#SGMAH-01AAA21
801KB-110-211
212 411 141 5906 WASHER F 4X8X0.8 2 801KB-110-212
213 411 141 2905 WASHER SPR 4 2 801KB-110-213
214 630 000 7657 BOLT,HEX-SCT 2 801KB-110-214
215 630 003 1621 COUPLING 1 801KB-110-215
216 630 116 4137 BRACKET 1 801KB-110-216
217 630 120 0934 BALL SCREW 1 801KB-110-217
218 411 141 4008 WASHER V 4X9X0.8 4 801KB-110-218
219 411 141 2905 WASHER SPR 4 4 801KB-110-219
220 630 000 7619 BOLT,HEX-SCT 4 801KB-110-220
221 411 141 3902 WASHER V 3X7X0.5 8 801KB-110-221
222 411 141 2806 WASHER SPR 3 8 801KB-110-222
223 630 000 7510 BOLT,HEX-SCT 8 801KB-110-223
224 630 000 7657 BOLT,HEX-SCT 4 801KB-110-224
225 630 000 8050 BOLT,HEX-SCT 2 801KB-110-225
231 630 093 1013 PLATE 1 801KB-110-231
232 411 141 3902 WASHER V 3X7X0.5 2 801KB-110-232
233 411 141 2806 WASHER SPR 3 2 801KB-110-233
234 630 000 7503 BOLT,HEX-SCT 2 801KB-110-234
235 630 093 9415 BRACKET 1 801KB-110-235
236 411 141 4008 WASHER V 4X9X0.8 2 801KB-110-236
237 411 141 2905 WASHER SPR 4 2 801KB-110-237
238 630 000 7626 BOLT,HEX-SCT 2 801KB-110-238
239 630 093 3079 SENSOR,PHOTO 3 BPH12,BPH13,BPH14,PM-F44
801KB-110-239
240 411 119 1909 WASHER V 3X7X0.5 6 801KB-110-240
241 411 086 4408 WASHER SPR 3 6 801KB-110-241
242 411 041 8908 SCR PAN 3X6 6 801KB-110-242
245 630 003 4271 GREASE NIPPLE 2 801KB-110-245
MODEL TCM-X210
0506-002
172

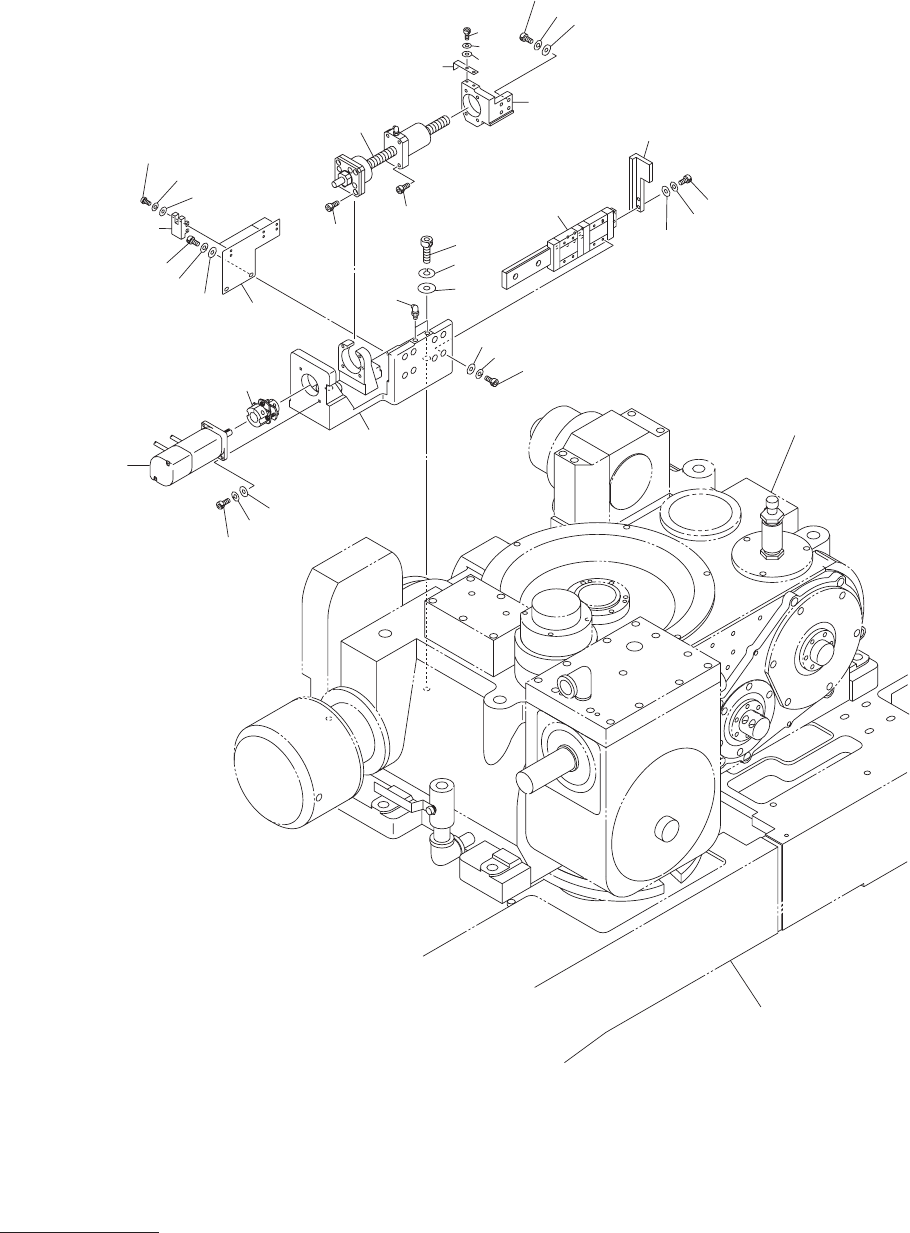

ヘッド駆動ユニット
HEAD DRIVING UNIT
Fig. KB-4
吸着上下補正部
Pick-up Leveller Adjuster
302
303
308
305
306
307
322
345
311
321
320
326
325
324
333
334
317
332
316
331
323
309
310
See Fig.B-1
Key No.1
See Fig.L-1
Key No.12
347
339
338
337
336
335
342
341
340
314
313
312
315
301
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X210
0506-002
173
KB-4
301 630 136 2854 BASE 1 801KB-110-301
302 630 118 3787 GUIDE,LINEAR 1 801KB-110-302
303 630 093 2775 PLATE 1 801KB-110-303
305 411 141 3902 WASHER V 3X7X0.5 8 801KB-110-305
306 411 141 2806 WASHER SPR 3 8 801KB-110-306
307 630 000 7510 BOLT,HEX-SCT 8 801KB-110-307
308 411 141 4008 WASHER V 4X9X0.8 2 801KB-110-308
309 411 141 2905 WASHER SPR 4 2 801KB-110-309
310 630 000 7657 BOLT,HEX-SCT 2 801KB-110-310
311 630 091 2999 MOTOR,AC-SERVO 1 MSVM9(CZ),#SGMAH-01AAA21
801KB-110-311
312 411 141 5906 WASHER F 4X8X0.8 2 801KB-110-312
313 411 141 2905 WASHER SPR 4 2 801KB-110-313
314 630 000 7657 BOLT,HEX-SCT 2 801KB-110-314
315 630 003 1621 COUPLING 1 801KB-110-315
316 630 116 4144 BRACKET 1 801KB-110-316
317 630 120 0910 BALL SCREW 1 801KB-110-317
320 630 000 7657 BOLT,HEX-SCT 4 801KB-110-320
321 630 001 0244 WASHER 2 801KB-110-321
322 411 141 3100 WASHER SPR 8 2 801KB-110-322
323 630 000 8036 BOLT,HEX-SCT 2 801KB-110-323
324 411 141 4008 WASHER V 4X9X0.8 4 801KB-110-324
325 411 141 2905 WASHER SPR 4 4 801KB-110-325
326 630 000 7619 BOLT,HEX-SCT 4 801KB-110-326
331 630 093 2782 PLATE 1 801KB-110-331
332 411 141 3902 WASHER V 3X7X0.5 2 801KB-110-332
333 411 141 2806 WASHER SPR 3 2 801KB-110-333
334 630 000 7503 BOLT,HEX-SCT 2 801KB-110-334
335 630 093 2799 BRACKET 1 801KB-110-335
336 411 141 4008 WASHER V 4X9X0.8 2 801KB-110-336
337 411 141 2905 WASHER SPR 4 2 801KB-110-337
338 630 000 7619 BOLT,HEX-SCT 2 801KB-110-338
339 630 093 3079 SENSOR,PHOTO 3 BPH9,BPH10,BPH11,PM-F44
801KB-110-339
340 411 119 1909 WASHER V 3X7X0.5 6 801KB-110-340
341 411 086 4408 WASHER SPR 3 6 801KB-110-341
342 411 041 8908 SCR PAN 3X6 6 801KB-110-342
345 630 003 4271 GREASE NIPPLE 2 801KB-110-345
347 630 000 7633 BOLT,HEX-SCT 4 801KB-110-347
