Key No. P AR T No. P AR T NAME Q’ty REMARKS NOTE MODEL TCM-X210 0306-001 187 L-1 1 630 048 9910 BLOCK,LOCA TE 6 801L--1 10-001 2 630 048 9637 BLOCK,LOCA TE 2 801L--1 10-002 3 630 048 9927 BLOCK,LOCA TE 2 801L--1 10-003 4…
MODEL TCM-X210
0506-002
186

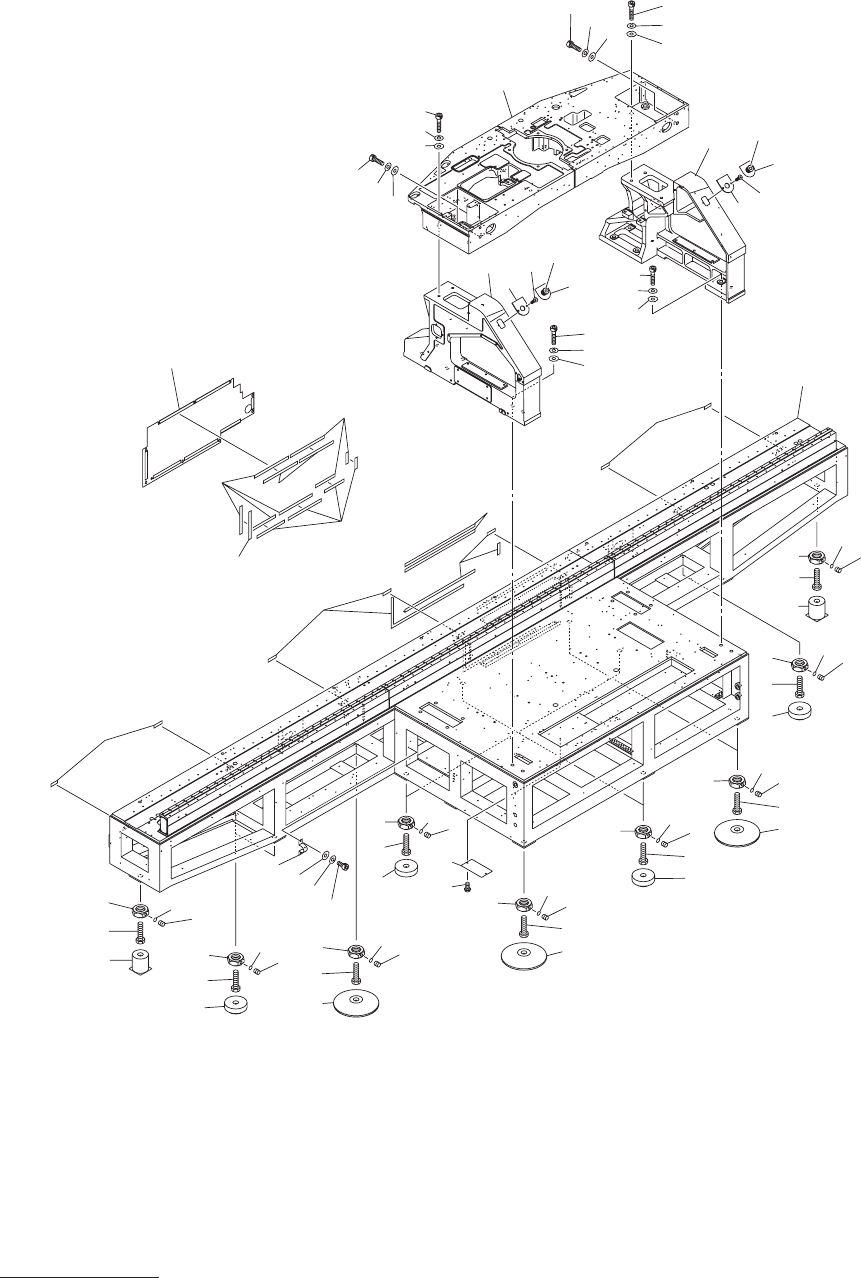

本体部
MAIN BODY SECTION
Fig.
L-1
本体ベース
Body Base
52
22
21
51
52
22
21
51
18
17
16
13
14
15
13
18
17
16
12
11
10
See Fig MA-1
Key No.21
15
14
13
5
4
8
2
6
5
4
7
1
6
25
27
28
29
5
4
8
2
6
5
4
7
1
6
5
4
6
7
35
5
4
6
7
1
5
4
19
20
6
7
35
15
14
13
14
15
5
4
7
3
6
5
4
7
35
6
9
38
38
38
39
39
39
38
38
38
38
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X210
0306-001
187
L-1
1 630 048 9910 BLOCK,LOCATE 6 801L--110-001
2 630 048 9637 BLOCK,LOCATE 2 801L--110-002
3 630 048 9927 BLOCK,LOCATE 2 801L--110-003
4 630 042 5697 NUT 14 801L--110-004
5 630 041 6770 COLLAR 14 801L--110-005
6 630 000 8975 SET SCREW 14 801L--110-006
7 630 042 5673 BOLT,HEX 12 801L--110-007
8 630 042 5680 BOLT,HEX 2 801L--110-008
9 630 115 9591 FRAME 1 801L--110-009
10 630 119 8156 FRAME(L) 1 801L--110-010
11 630 119 8163 FRAME(R) 1 801L--110-011
12 630 116 6704 FRAME(HEAD) 1 801L--110-012
13 411 141 5401 WASHER V 20X37X3 20 801L--110-013
14 411 141 6804 WASHER SPR 20 20 801L--110-014
15 630 009 5814 BOLT,HEX-SCT 20 801L--110-015
16 411 141 5203 WASHER V 16X30X3 2 801L--110-016
17 411 141 3407 WASHER SPR 16 2 801L--110-017
18 630 083 4253 BOLT,HEX-SCT 2 801L--110-018
19 630 089 2314 PLATE 1 801L--110-019
20 411 113 9109 SCR TRS 5X10 2 801L--110-020
21 630 119 5841 PLATE 2 801L--110-021
22 411 113 4708 SCR FLT 4X10 4 801L--110-022
25 630 118 8348 BRACKET(BAND) 1 801L--110-025
27 411 141 4107 WASHER V 5X10X1 2 801L--110-027
28 411 141 6705 WASHER SPR 5 2 801L--110-028
29 630 000 7756 BOLT,HEX-SCT 2 801L--110-029
35 630 089 2475 BLOCK,LOCATE 4 801L--110-035
38 630 122 4510 SEAL(SHIELD TAPE) 1 801L--110-038
39 630 121 1329 SEAL(SHIELD TIGHT) 3 801L--110-039
51 630 093 6445 ASSY,SWITCH,BUTTON 2 SPB5,SPB6 801L--110-051
52 630 114 5167 NAME PLATE,NOTICE 2
MODEL TCM-X210
0306-001
188
本体部
MAIN BODY SECTION
Fig. L-2
ダクトホース
Duct Hose
111
11
6
See Fig.LB-1
Key No.1
See Fig.LB-1
Key No.42
107 106
106
See Fig.E-1
Key No.21
