Key No. P AR T No. P AR T NAME Q’ty REMARKS NOTE MODEL TCM-X210 0506-002 91 G-6 502 630 134 0944 BRACKET(PHOTO R) 2 801G--1 10-502 503 630 134 0937 BRACKET(PHOTO L) 1 801G--1 10-503 504 630 129 9907 ASSY ,SENSOR,PELEC 4 …
MODEL TCM-X210
0506-002
90
L
コンベア部
L CONVEYOR SECTION

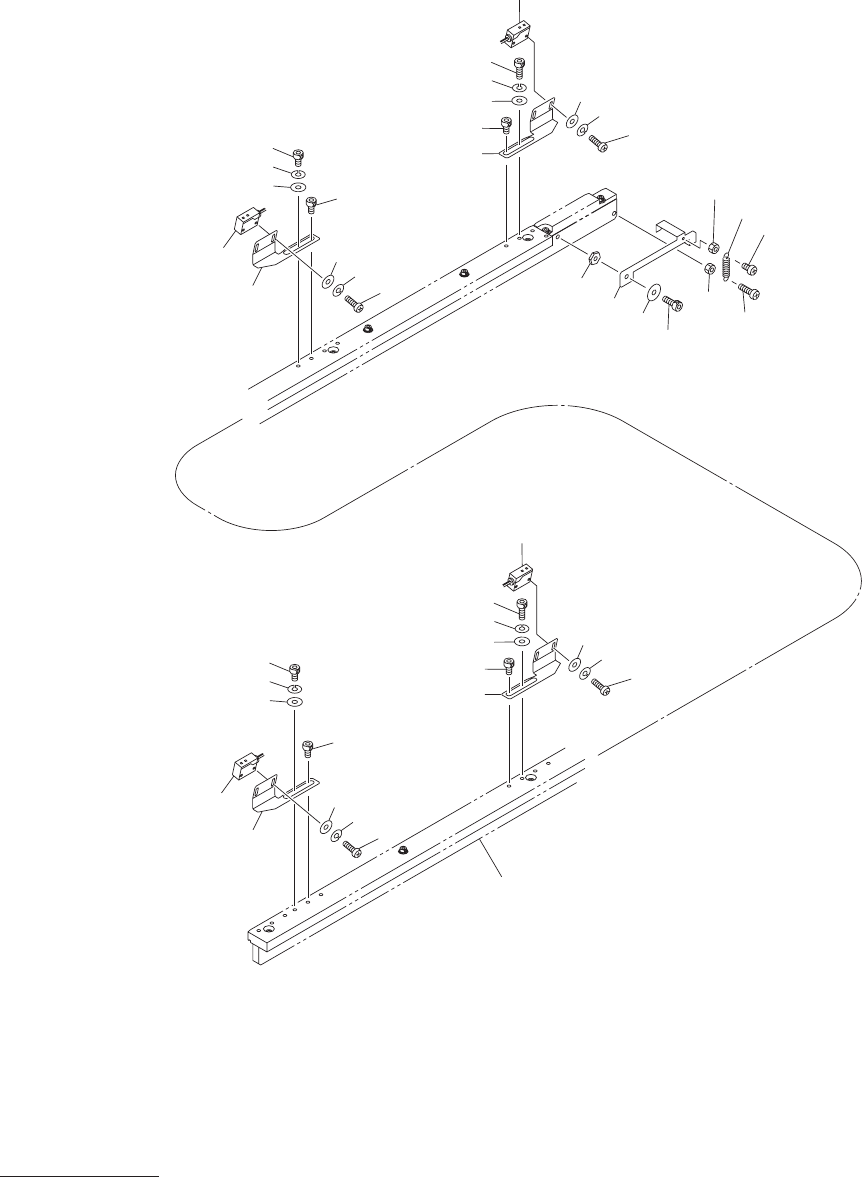

Fig. G-6
基板検出部、基板ストッパ
P.C.B. Detector, P.C.B. Stopper
514
513
512
514
513
512
503
502
525
525
519
518
515
516
517
523
521
522
See Fig.G-1
Key No.29
520
507
506
505
504
514
513
512
502
525
514
513
512
524
525
507
506
505
504
507
506
505
504
507
506
505
504
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X210
0506-002
91
G-6
502 630 134 0944 BRACKET(PHOTO R) 2 801G--110-502
503 630 134 0937 BRACKET(PHOTO L) 1 801G--110-503
504 630 129 9907 ASSY,SENSOR,PELEC 4 BPH84,BPH51,BPH52,BPH82
801G--110-504
505 411 119 1909 WASHER V 3X7X0.5 8 801G--110-505
506 411 086 4408 WASHER SPR 3 8 801G--110-506
507 411 162 1604 SCR PAN 3X20 8 801G--110-507
512 630 001 0213 WASHER 4 801G--110-512
513 411 141 2905 WASHER SPR 4 4 801G--110-513
514 630 000 7633 BOLT,HEX-SCT 4 801G--110-514
515 630 140 3588 LEVER 1 801G--110-515
516 630 001 0220 WASHER 1 801G--110-516
517 630 000 7763 BOLT,HEX-SCT 1 801G--110-517
518 630 069 2938 NUT 1 801G--110-518
519 411 054 6809 NUT HEX 3 1 801G--110-519
520 411 040 6202 SCR PAN 3X10 1 801G--110-520
521 411 054 8506 NUT HEX 4 1 801G--110-521
522 411 162 1505 SCR PAN 4X20 1 801G--110-522
523 630 001 8103 SPRING,TENSION 1 2086 801G--110-523
524 630 134 0937 BRACKET(PHOTO L) 1 801G--110-524
525 630 000 7619 BOLT,HEX-SCT 4 801G--110-525
MODEL TCM-X210
0506-002
92
L
コンベア部
L CONVEYOR SECTION
Fig. G-7
コンベアベルト駆動部
Conveyor Belt Driver
610
611
610
607
601
612
608
608
603
602
605
613
606
605
613
606
605
617
606
605
604
607
605
604
627
626
609
609
See Fig.G-1
Key No.1
616
610
610
615
621
621
615
614
620
