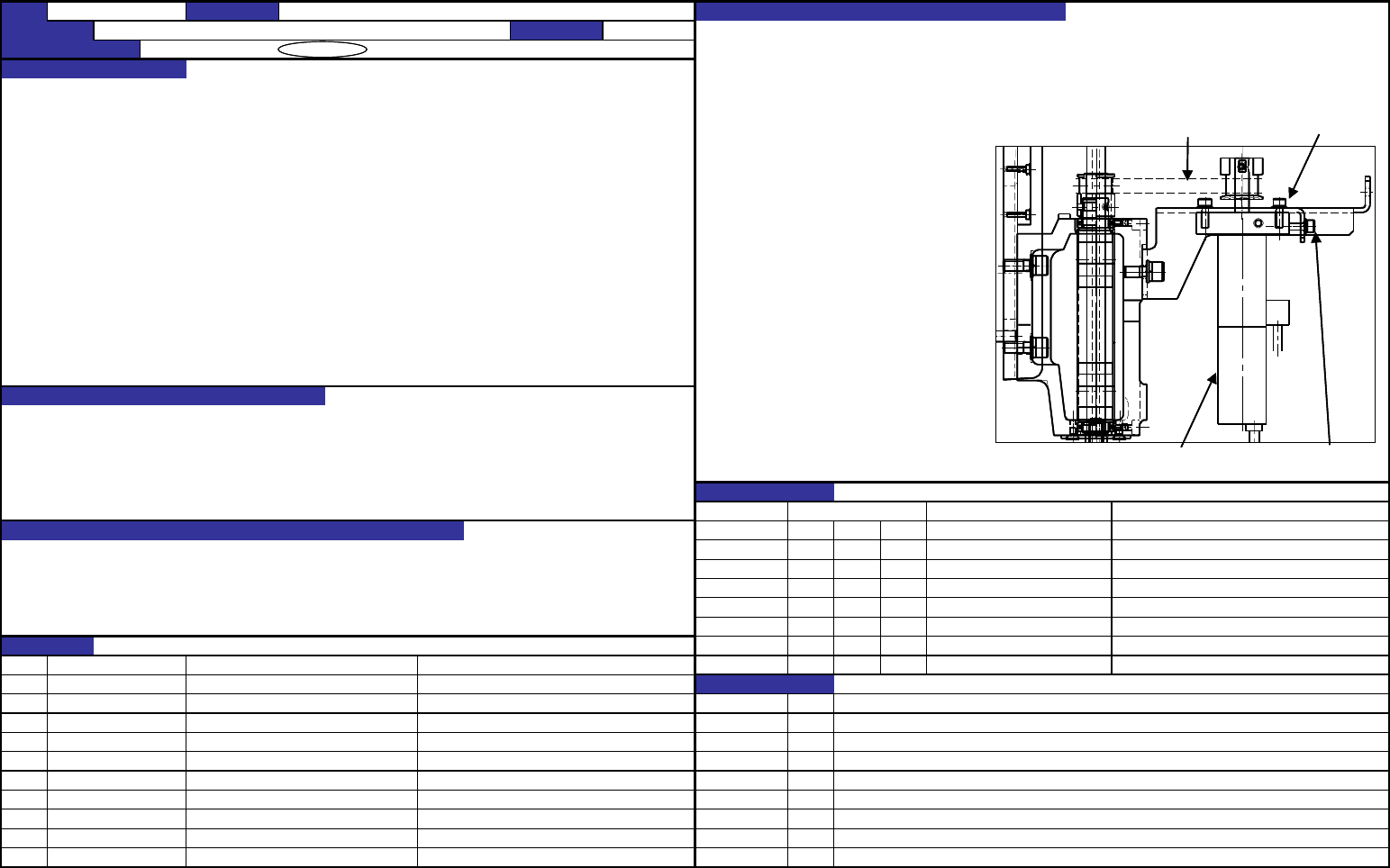

QA表 NO. 8 (1/2) NO. 8 (2/2)
机种
FX-1 零件名称
贴装头部件（MNLA贴装头）
确认方法及调整方法（故障处理方法）
功能名称
θ皮带张力
编制日期 2003/8/29
确认方法
质量保证类型 功能·安全性 / 可靠性 / 安全性 / 商品外观
用张力测量仪测量同步皮带T的张力。
质量特性（规格调整值）
调整同步皮带T的张力至适当的值。
调整方法
张力大小设定值 适当的张力 把螺栓插入T电动机的螺栓孔，并在按箭头方向
同步皮带T 安装螺钉
Weight： 0.9 g/m 10.5±1 N 以21.6N（2.2kgf）的拉力状态下固定螺栓。
Width： 6 mm
Span： 64.5 mm
功能的作用（规格调整值的意义）
对θ轴的稳定时间（稳定特性）有影响，同时对贴装精度也有很大影响。
θ电动机 张力调整螺栓
故障发生纪录
日期 发生时期 内容 处理对策
预想故障（由于规格调整值的不恰当而产生的故障）
CDE
贴装精度下降。
CDE
CDE
CDE
CDE
CDE
对象零件
CDE
NO.
货号 品名 相关质量特性
CDE
①
L150E821000 同步皮带T 变更纪录
②
40003254 θ电动机 日期
NO.
内容
③
2003/8/29 新增
④
⑤
⑥
⑦
⑧
⑨
⑩
1-8
QA表 NO. 9 (1/2) NO. 9 (2/2)
机种
FX-1 零件名称
贴装头部件（MNLA贴装头）
确认方法及调整方法（故障处理方法）
功能名称
Z皮带张力
编制日期 2003/8/29
确认方法
质量保证类型 功能·安全性 / 可靠性 / 安全性 / 商品外观
用张力测量仪测量同步皮带T的张力。
质量特性（规格调整值）
调整同步皮带Z的张力至适当的值。
调整方法
张力大小设定值 适当的张力 把螺栓插入Z电动机的螺栓孔，并在按箭头方向以21.6N（2.2kgf）的拉力状态下安装螺栓。
Weight： 0.9 g/m 10.5±1 N
Width： 8 mm
Span： 64.5 mm
同步皮带Z
功能的作用（规格调整值的意义）
对Z轴的稳定时间（稳定特性）有影响，同时对贴装精度也有很大影响。
预想故障（由于规格调整值的不恰当而产生的故障）
贴装精度下降。
LA测量错误。
Z电动机
对象零件
NO.
货号 品名 相关质量特性
①
L151E421000 同步皮带Z 故障发生纪录
②
40003253 Z电动机 日期 发生时期 内容 处理对策
③ CDE
④ CDE
⑤ CDE
⑥
变更纪录
⑦
日期
NO.
内容
⑧
2003/8/29 新增
⑨
⑩
1-9
QA表 NO. 10 (1/2) NO. 10 (2/2)
机种
FX-1 零件名称
贴装头部件（MNLA贴装头）
确认方法及调整方法（故障处理方法）
功能名称
θ轴转矩
编制日期 2003/8/29
确认方法
质量保证类型 功能·安全性 / 可靠性 / 安全性 / 商品外观
测量扭矩大小以及施加于吸嘴套外径上拉力的大小。
质量特性（规格调整值）
转矩（扭矩大小）
0.0136Nm（0.136kgfcm）以下 调整方法
轴承压力的调整。
转矩（拉力）（吸嘴套轴外径） （参照QA表滚珠保持轴承的压力）
1.7N（0.17kgf）以下 安装筒套固定的确认。
（参照Z滑动架与支座的结合）
安装筒套
功能的作用（规格调整值的意义）
对θ的稳定时间（稳定特性）有影响。
预想故障（由于规格调整值的不恰当而产生的故障）
贴装精度下降（θ的成品率）。
轴承
吸嘴套
对象零件 故障发生纪录
NO.
货号 品名 相关质量特性 日期 发生时期 内容 处理对策
① CDE
② CDE
③ CDE
④ CDE
⑤
变更纪录
⑥
日期
NO.
内容
⑦
2003/8/29 新增
⑧
⑨
⑩
