QA表 NO. 14 (1/2) NO. 14 (2/2) 机种 FX-1 零件名称 XY装置（8） 确认方法及调整方法（故障处理方法） 功能名称 磁性膜的间隙（沟） 编制日期 2003/10/1 质量保证类型 功能 · 安全性 / 可靠性 / 安全性 / 商品外观 1.磁性膜与传感器头的间隙（沟） 质量特性（规格调整值） 1.磁性膜与传感器头的间隙（沟）：0.8mm±0.1mm 1-1.调整方法 ①拧松固定传感器的螺栓。 Y轴 ②在磁…
QA表 NO. 13 (1/2) NO. 13 (2/2)
机种
FX-1 零件名称
XY装置（7）
功能名称
X轴的直度（2/2）
编制日期 2003/10/1
质量保证类型 功能·安全性 / 可靠性 / 安全性 / 商品外观
1.确认方法

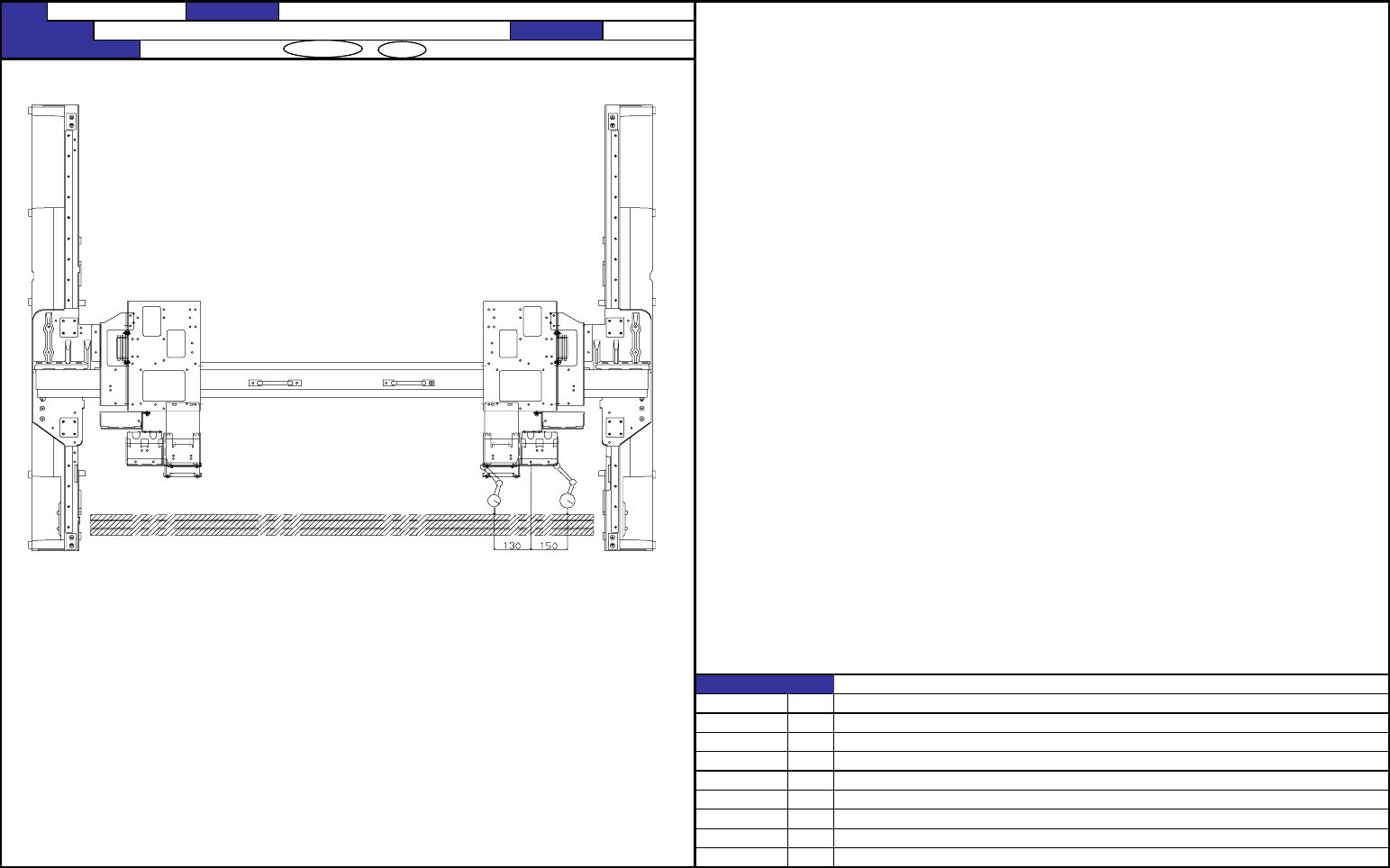

①在线路板传送通道上夹住样板基板，在上面放上伸缩器。
②在贴装头的摄像头中心左侧130mm处装上游标卡尺。
③在贴装头振动的左右两端，调整伸缩器的位置使游标卡尺的值为“0”。
④在贴装头的摄像头中心右侧150mm处装上游标卡尺。
变更纪录
⑤从原点开始，记录坐标314，364，414到1014每隔50的左右两侧的游标卡尺的数值。
日期
NO.
内容
⑥确认X轴的直度，即所有的坐标点都在0.03mm以下。
2003/10/1 新增
⑦将数据输入到X轴弯曲修正表格，并以文本文件(TEXT)形式保存。
⑧从MS参数的弯曲修正表读入步骤⑦所产生的文件并保存。
5-13
QA表 NO. 14 (1/2) NO. 14 (2/2)
机种
FX-1 零件名称
XY装置（8）
确认方法及调整方法（故障处理方法）
功能名称
磁性膜的间隙（沟）
编制日期 2003/10/1
质量保证类型 功能·安全性 / 可靠性 / 安全性 / 商品外观
1.磁性膜与传感器头的间隙（沟）
质量特性（规格调整值）
1.磁性膜与传感器头的间隙（沟）：0.8mm±0.1mm 1-1.调整方法
①拧松固定传感器的螺栓。
Y轴 ②在磁性膜与传感器头的间隙里夹
t0.8的工具。
③旋紧螺栓，拔出t0.8的工具。
X轴
功能的作用（规格调整值的意义）
1.对XY轴的位置进行控制时的正确反馈很重要。
2.是引起XY轴的磁性膜杂音的原因，使XY轴不能正常运行。
（一次电源电压下降后，需要重新启动电源）
3.引起膜与传感器头的相对位置的改变，与XY轴的运行直接相关。
故障发生纪录
日期
发生时期
内容 处理对策
预想故障（由于规格调整值的不恰当而产生的故障）
CDE
1.XY轴运行的停止。
CDE
2.传感器的损坏。
CDE
3.XY轴的不正常运行。
CDE
4.贴装精度的下降。
CDE
CDE
对象零件
CDE
NO.
货号 品名 相关质量特性
CDE
①
变更纪录
②
日期
NO.
内容
③
2003/10/1 新增
④
⑤
⑥
⑦
⑧
⑨
⑩
5-14
QA表 NO. 15 (1/2) NO. 15 (2/2)
机种
FX-1 零件名称
XY装置（9）
确认方法及调整方法（故障处理方法）
功能名称
磁性膜的粘贴位置（1/2）
编制日期 2003/9/8
1.X轴磁性膜的粘贴方法
质量保证类型 功能·安全性 / 可靠性 / 安全性 / 商品外观
顺着φ4平行销突起的部位，贴上磁性膜。
质量特性（规格调整值）
磁性膜的粘贴位置（横向偏移）：规格值±0.1mm
功能的作用（规格调整值的意义）
1.对XY轴的位置进行控制时的正确反馈很重要。
2.是引起XY轴的磁性膜杂音的原因，使XY轴不能正常运行。
（一次电源电压下降后，需要重新启动电源）
3.引起膜与传感器头的相对位置的改变，与XY轴的运行直接相关。
故障发生纪录
日期 发生时期 内容 处理对策
预想故障（由于规格调整值的不恰当而产生的故障）
CDE
1.XY轴运行的停止。
CDE
2.传感器的损坏。
CDE
3.XY轴的不正常运行。
CDE
4.贴装精度的下降。
CDE
CDE
对象零件
CDE
NO.
货号 品名 相关质量特性
CDE
①
变更纪录
②
日期
NO.
内容
③
2003/9/8 新增
④
⑤
⑥
⑦
⑧
⑨
⑩
5-15
磁性膜
φ4平行销
