QA表 NO. 36 (1/2) NO. 36 (2/2) 机种 FX-1 零件名称 线路板的传送 确认方法及调整方法（故障处理方法） 功能名称 检测气缸速度调整 编制日期 2003/9/1 质量保证类型 功能 · 安全性 / 可靠性 / 安全性 / 商品外观 质量特性（规格调整值） 进行输入缓冲的检测气缸速度调整。 1.减压阀调整到0.15MPa。（一边气缸ON/OFF，一边进行调整） 2.速度控制器从全闭回旋1圈半。 功能的作用（规…
QA表 NO. 35 (1/2) NO. 35 (2/2)
机种
FX-1 零件名称
线路板的传送
确认方法及调整方法（故障处理方法）
功能名称
止动装置位置调整
编制日期 2003/9/1
1.在基准销有效的状态下，以手动方式使止动装置ON。
质量保证类型 功能·安全性 / 可靠性 / 安全性 / 商品外观
事先避开止动装置的外侧。
质量特性（规格调整值）
2.以手动的方式搬入线路板。用眼睛观察的方式对准基准销孔。
1.销在基准时，线路板的基准销孔与线路板的边缘位置相吻合。 3.按照步骤上升支撑台，到销比线路板基准孔高的位置停止。
调整位置：A尺寸（标准5mm） 4.在这种状态下，移动止动装置支撑台，并在线路板端面与芯片
因线路板而异。 接触位置处连接。
2.B的尺寸，在项目1调整时一致调整。 5.降下支撑台。
3.最小线路板传送的时候，调整图示的销，使之与导向块连接螺钉头不要碰到。
功能的作用（规格调整值的意义）
1.通过线路板的基准销孔与基准销位置，止动装置位置相吻合，来决定线路板的位置。
2.止动装置的Y方向位置调整的时候，固定止动装置X方向位置。
3.止动装置的稳定运行。
故障发生纪录
日期 发生时期 内容 处理对策
预想故障（由于规格调整值的不恰当而产生的故障）
CDE
1.线路板的停止位置与基准销偏离，基准销不能插入。
CDE
2.止动装置在调整Y方向位置的时候，止动装置的X方向位置也发生改变。
CDE
3.止动装置运行不良。
CDE
CDE
CDE
对象零件
CDE
NO.
货号 品名 相关质量特性
CDE
①
变更纪录
②
日期
NO.
内容
③
2003/9/1
J4T110
新增
④
⑤
⑥
⑦
⑧
⑨
⑩
7-35

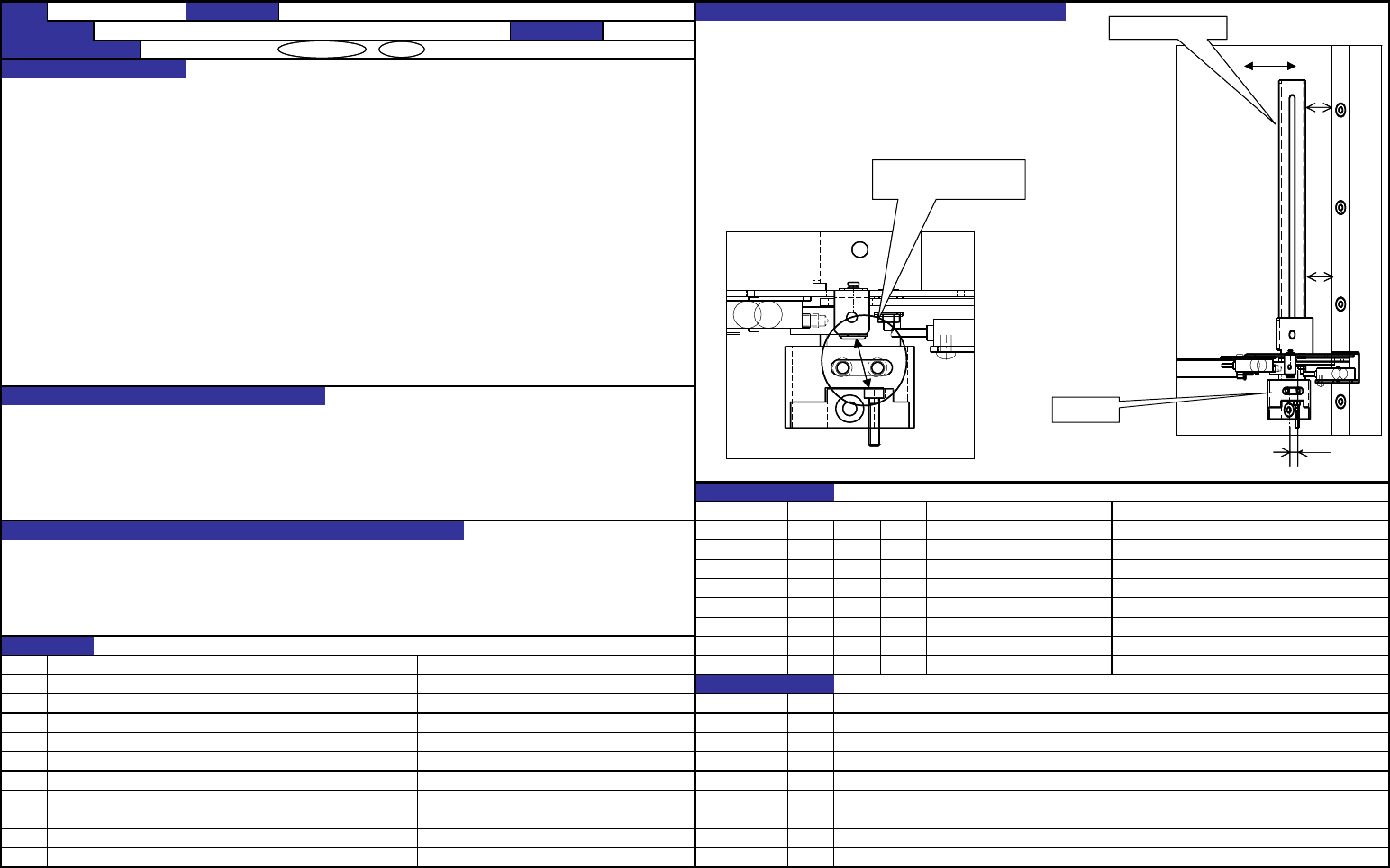

如果过于接近，销的顶端
与螺钉头部相互干扰
A(標準
5)
B
B
紧固螺栓
止动装置支撑台
A（标准5mm）
QA表 NO. 36 (1/2) NO. 36 (2/2)
机种
FX-1 零件名称
线路板的传送
确认方法及调整方法（故障处理方法）
功能名称
检测气缸速度调整
编制日期 2003/9/1
质量保证类型 功能·安全性 / 可靠性 / 安全性 / 商品外观
质量特性（规格调整值）
进行输入缓冲的检测气缸速度调整。
1.减压阀调整到0.15MPa。（一边气缸ON/OFF，一边进行调整）
2.速度控制器从全闭回旋1圈半。
功能的作用（规格调整值的意义）
1.线路板传送时间的优化。
2.防止被线路板夹住时对线路板的损伤。
故障发生纪录
日期 发生时期 内容 处理对策
预想故障（由于规格调整值的不恰当而产生的故障）
CDE
1.速度调整过早：在连杆还未转送完之前，碰到线路板。
CDE
速度调整过晚：产生传送超时的错误。
CDE
2.减压阀的压力过低：产生连杆的动作不良。
CDE
减压阀的压力过高：线路板损坏。
CDE
CDE
对象零件
CDE
NO.
货号 品名 相关质量特性
CDE
①
变更纪录
②
日期
NO.
内容
③
2003/9/1
J4T110
新增
④
2004/1/13
J4T382
速度调整方法的变更
⑤
2004/1/17
J4T368
当螺钉拧紧方向改变时，图要改变
⑥
⑦
⑧
⑨
⑩
7-36

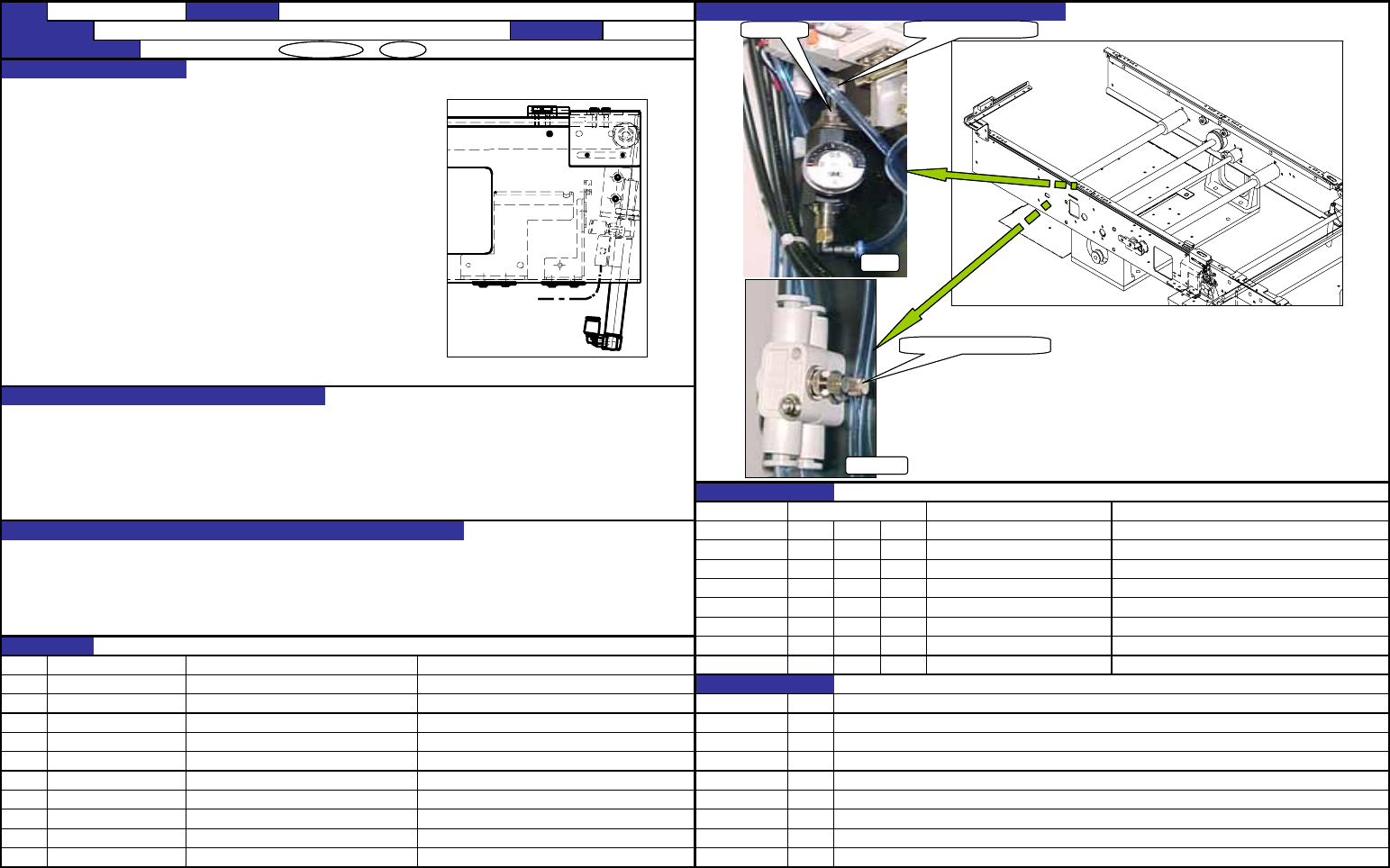

顺时针旋转：压力下降
锁定螺母
减压阀
速度控制器
顺时针旋转：速度变慢
QA表 NO. 37 (1/2) NO. 37 (2/2)
机种
FX-1 零件名称
线路板的传送
确认方法及调整方法（故障处理方法）
功能名称
贴装时的线路板上面高度
编制日期 2003/11/17
1.把千分表装在OCC摄像机支架上，松开轨道导向器固定螺丝（E）、
质量保证类型 功能·安全性 / 可靠性 / 安全性 / 商品外观
导轴固定螺丝（F）及导轴衬固定螺丝（G），调整A、B、C、D四处的高度。
质量特性（规格调整值）
（也可使用a、b、c、d的PWB导向器的下面，或夹住平面度肯定好的线路板，使用上面。）
1.对于CAL块的第一标志周围的高度，
传送轨道（夹住最大线路板时的）四角的高度限度应在0.05mm以内。
功能的作用（规格调整值的意义）
1.贴装元件的高度基准是CAL块，贴装头的元件释放高度，是通过把线路板上面高度与之对准来决定的。
2.太高的话，会把元件顶得过紧，导致元件损坏等障碍。
※如已经调整过传送轨道FC、RC的高度，可参看QA表「线路板的传送No.5」的项目3。
故障发生纪录
日期 发生时期 内容 处理对策
预想故障（由于规格调整值的不恰当而产生的故障）
CDE
1.元件从释放到接触线路板表面的距离如果过大，则会形成被抛出的状态，降低贴装精度。
CDE
CDE
CDE
CDE
CDE
对象零件
CDE
NO.
货号 品名 相关质量特性
CDE
①
变更纪录
②
日期
NO.
内容
③
2003/11/17
J4T246
新增
④
⑤
⑥
⑦
⑧
⑨
⑩
7-37
Ｆ
Ｆ
Ｇ
Ｇ
Ｇ
Ｇ
Ｇ
Ｇ
Ｂ Ｄ
ｂ
ｄ
Ｃ
Ａ
ａ
ｃ
Ｅ Ｅ
Ｅ
Ｅ
Ｅ
Ｅ
