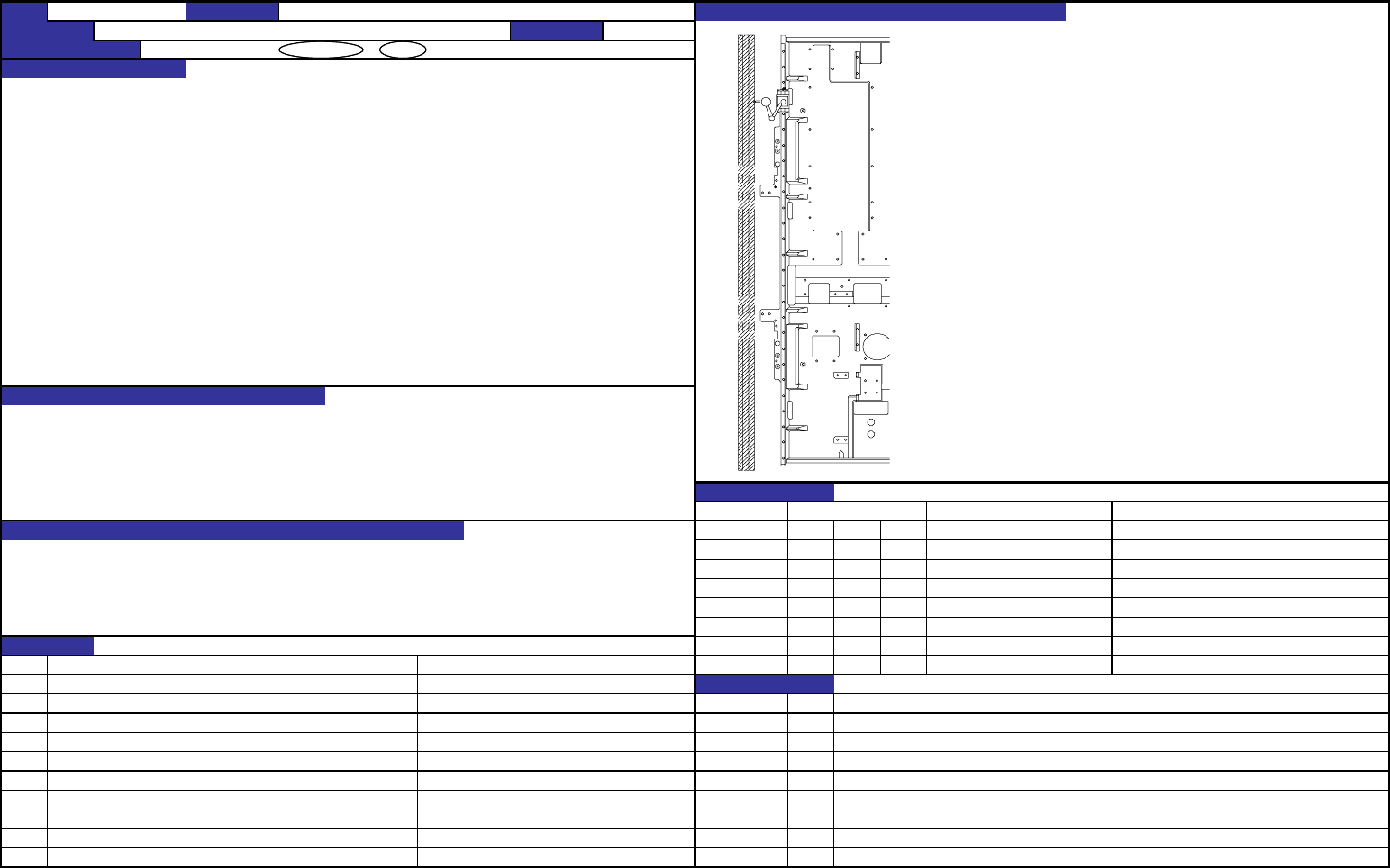

QA表 NO. 40 (1/2) NO. 40 (2/2)
机种
FX-1 零件名称
线路板的传送
确认方法及调整方法（故障处理方法）
功能名称
YA轴直线导向器的直线性·平行（1/2）
编制日期 2003/12/11
质量保证类型 功能·安全性 / 可靠性 / 安全性 / 商品外观
1.左侧直线导向器的直线性
质量特性（规格调整值）
1-1.确认方法
左侧的YA轴直线导向器的直线性：20μm以下 ①安装架子用于放置I型直尺。
左右的YA轴直线导向器的平行度：20μm以下 ②把千分表装在X轴的XM底座上，在Y轴的两端部分设置I型直尺，
要设置得使千分表的指示值为“0”。
③在直线导向器座装上千分表，确认全行程的直线性均在20μm以内。
1-2.调整方法
①把千分表装在X轴的XM底座上，调整到千分表的指示值为“0”。
②导向器中如有直线性不符合规定值的地方，则松开该处附近的螺丝，
从新调整轨道位置，使直线性均达到20μm以内，然后旋紧螺丝。
功能的作用（规格调整值的意义）
结果与XY轴的相对坐标产生偏移，影响贴装精度。
和加在YA轴直线导向器上的负载有关，对YA轴直线导向器的破损和寿命的减少有很大影响。
故障发生纪录
日期 发生时期 内容 处理对策
预想故障（由于规格调整值的不恰当而产生的故障）
CDE
1.贴装精度的降低
CDE
2.沿YA方向移动时的异常声响
CDE
3.YA轴直线导向器的破损和寿命的减少
CDE
CDE
CDE
对象零件
CDE
NO.
货号 品名 相关质量特性
CDE
①
L160E421000 YA直线导向器 变更纪录
②
日期
NO.
内容
③
2003/12/25
J4T357
新增
④
⑤
⑥
⑦
⑧
⑨
⑩
7-40

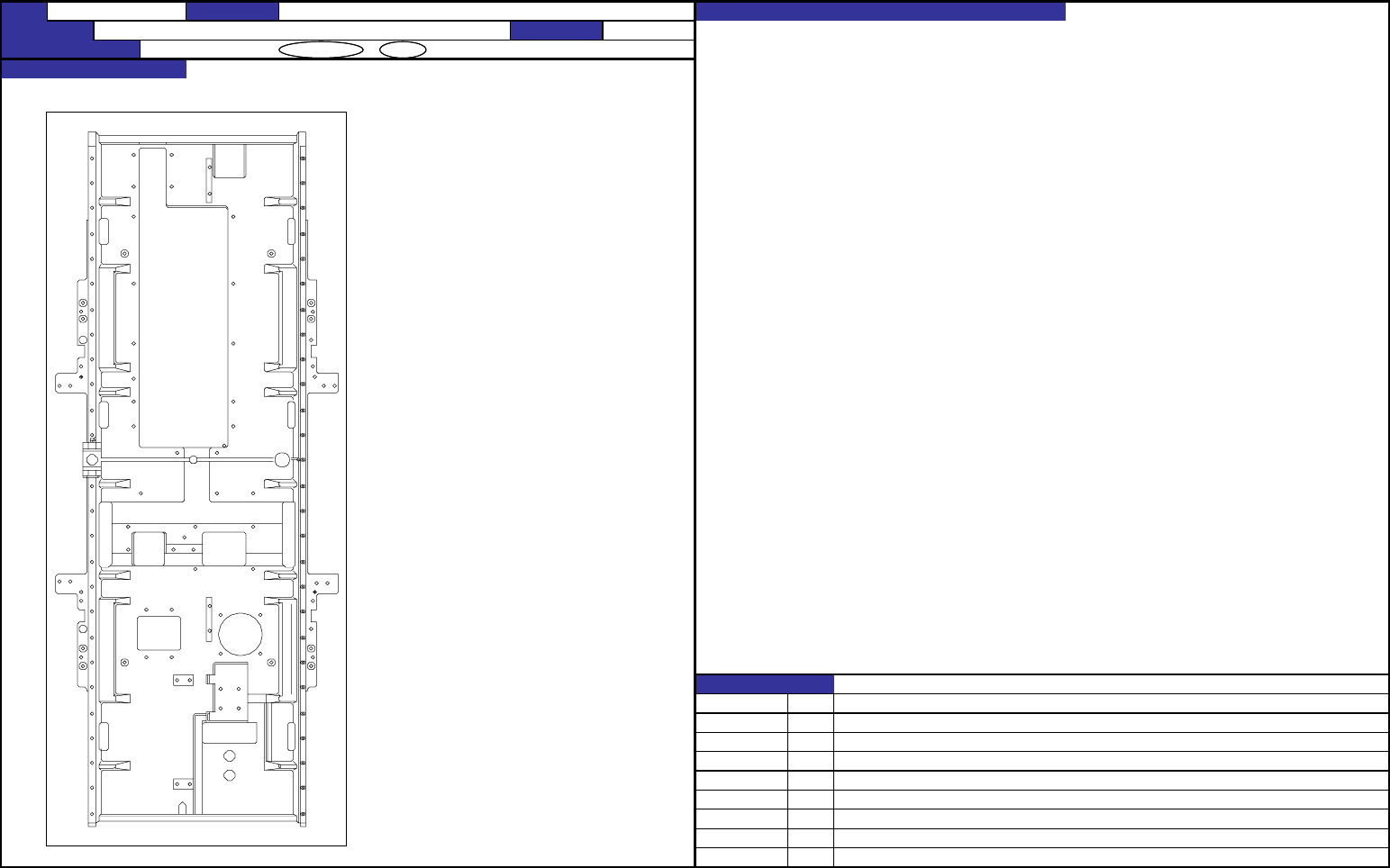

QA表 NO. 41 (1/2) NO. 41 (2/2)
机种
FX-1 零件名称
线路板的传送
确认方法及调整方法（故障处理方法）
功能名称
YA轴直线导向器的直线性·平行（2/2）
编制日期 2003/12/11
质量保证类型 功能·安全性 / 可靠性 / 安全性 / 商品外观
质量特性（规格调整值）
2.左右直线导向器的平行度
2-1.确认方法
①在左侧直线导向器座装上千分表。
②把千分表顶到右侧直线导向器的内侧。
③移动千分表，确认平行度在20μm以内。
2-2.调整方法
①在左侧直线导向器座装上千分表。
②导向器中如有平行度不符合规定值的地方，
则松开该处附近的螺丝，
确认平行度在20μm以内。
变更纪录
日期
NO.
内容
2003/12/25
J4T357
新增
7-41
