QA表 NO. 15 (1/2) NO. 15 (2/2) 机种 FX-1 零件名称 线路板的传送 确认方法及调整方法（故障处理方法） 功能名称 贴装时的线路板上面高度2 编制日期 2003/9/1 1.在OCC摄像头支架上设置游标卡尺，拧松传送导轨R的紧固螺栓以及导轨导向R的紧固螺栓（[C]）, 质量保证类型 功能 · 安全性 / 可靠性 / 安全性 / 商品外观 调整A，B两处的高度。 质量特性（规格调整值） （可以使用a，b的PW…

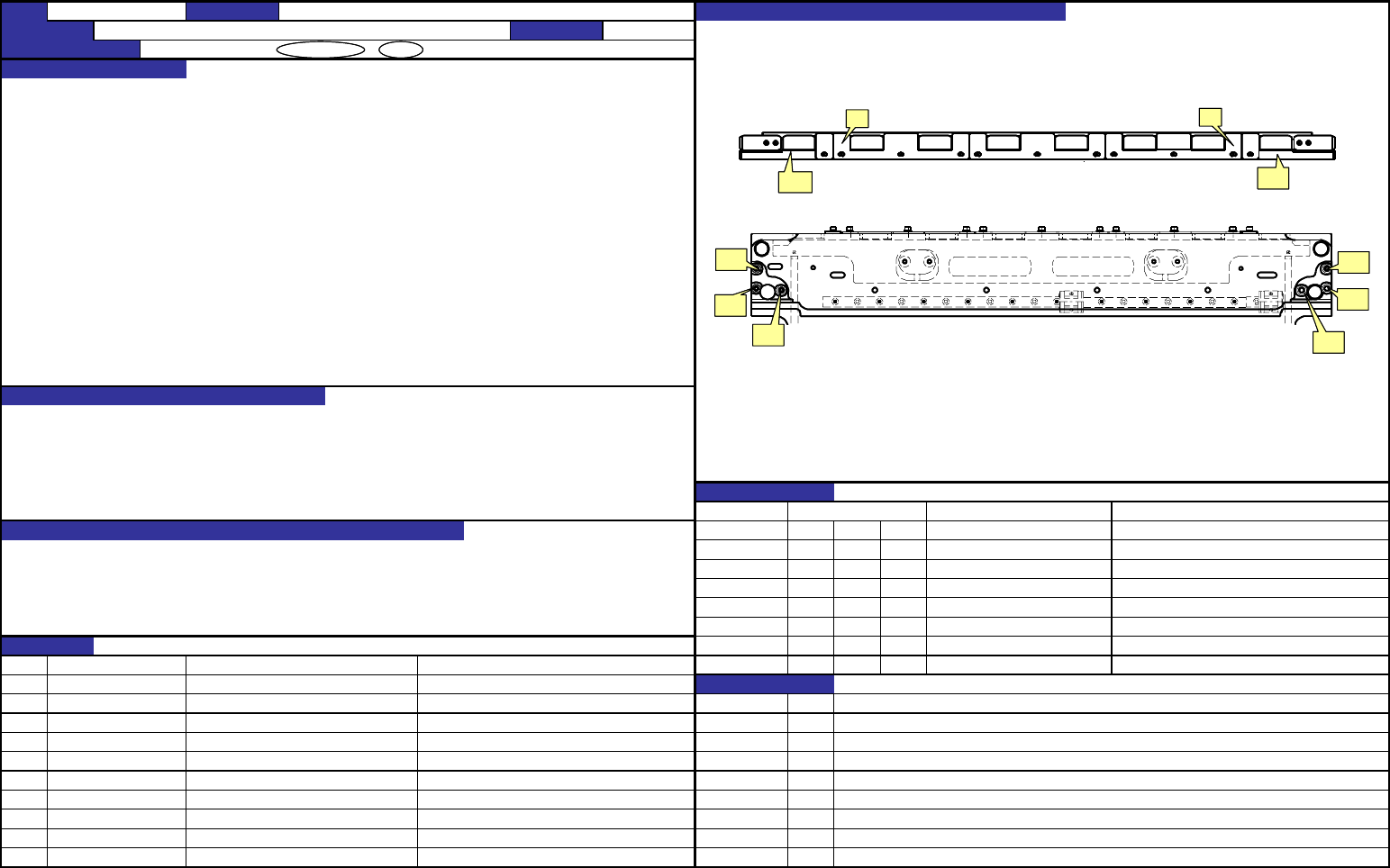

QA表 NO. 14 (1/2) NO. 14 (2/2)
机种
FX-1 零件名称
线路板的传送
确认方法及调整方法（故障处理方法）
功能名称
贴装时的线路板上面高度1
编制日期 2003/9/1
1.在OCC摄像头支架上设置游标卡尺，拧松传送导轨FC的紧固螺栓（[C]），调整A，B两处的高度。
质量保证类型 功能·安全性 / 可靠性 / 安全性 / 商品外观
（可以使用a，b的PWB导向平板F的下面，或夹钳确保平面度的线路板后，在上面使用）
质量特性（规格调整值）
1.对于CAL块的第一标记周围的高度，传送导轨（最大线路板夹钳时的）四角的高度应为0.05mm范围以内。
功能的作用（规格调整值的意义）
1.部件贴装高度的基准是CAL块，根据线路板上面高度与此相吻合来决定贴装头部件的释放高度。
※进行传送导轨FC，RC的高度调整，请参照QA表[线路板传送No.3]的项目3。
故障发生纪录
日期 发生时期 内容 处理对策
预想故障（由于规格调整值的不恰当而产生的故障）
CDE
1.如果部件从释放到到达线路板面的距离过大，部件就不能插到板上，贴装精度下降。
CDE
2.如果太高，压入量增加，对贴装部件的冲击增大。
CDE
CDE
CDE
CDE
对象零件
CDE
NO.
货号 品名 相关质量特性
CDE
①
L162E421000 导轨导向器F 变更纪录
②
日期
NO.
内容
③
2003/9/1
J4T110
新增
④
⑤
⑥
⑦
⑧
⑨
⑩
7-14
A
B
a
b
C
C
C
C
C
C
QA表 NO. 15 (1/2) NO. 15 (2/2)
机种
FX-1 零件名称
线路板的传送
确认方法及调整方法（故障处理方法）
功能名称
贴装时的线路板上面高度2
编制日期 2003/9/1
1.在OCC摄像头支架上设置游标卡尺，拧松传送导轨R的紧固螺栓以及导轨导向R的紧固螺栓（[C]）,
质量保证类型 功能·安全性 / 可靠性 / 安全性 / 商品外观
调整A，B两处的高度。
质量特性（规格调整值）
（可以使用a，b的PWB导向平板FA的下面，或夹钳确保平面度的线路板后，在上面使用）
1.对于CAL块的第一标记周围的高度，传送导轨（最大线路板夹钳时的）四角的高度应为0.05mm范围以内。
功能的作用（规格调整值的意义）
1.部件贴装高度的基准是CAL块，根据线路板上面高度与此相吻合来决定贴装头部件的释放高度。
※进行传送导轨FC，RC的高度调整，请参照QA表[线路板传送No.3]的项目3。
故障发生纪录
日期 发生时期 内容 处理对策
预想故障（由于规格调整值的不恰当而产生的故障）
CDE
1.如果部件从释放到到达线路板面的距离过大，部件就不能插到板上，贴装精度下降。
CDE
2.如果太高，压入量增加，对贴装部件的冲击增大。
CDE
CDE
CDE
CDE
对象零件
CDE
NO.
货号 品名 相关质量特性
CDE
①
变更纪录
②
日期
NO.
内容
③
2003/9/1
J4T110
新增
④
⑤
⑥
⑦
⑧
⑨
⑩
7-15
Ａ
Ｂ
ｂ
ａ
QA表 NO. 16 (1/2) NO. 16 (2/2)
机种
FX-1 零件名称
线路板的传送
确认方法及调整方法（故障处理方法）
功能名称
线路板夹钳动作的稳定（传送导轨的上下）
编制日期 2003/9/1
1.拧松④的螺栓，调整位置。此时，同时请注意左右的位置。确认与传送导轨FC，RC不干扰。
质量保证类型 功能·安全性 / 可靠性 / 安全性 / 商品外观
质量特性（规格调整值）
1.PWB导向平板F，FA的前后方向（Y方向）的安装位置，距传送导轨FC，RC的线路板导向形状（凸部）
④
端面2mm±0.1mm。
2.随着支撑台的上下，传送导轨FC，RC能平稳地上下移动。
④
2.利用支撑台的上下移动来观察传送导轨的跟踪情况。
用手指抬起导轨导向轴（箭头），确认传送导轨是否能轻轻地上下移动。
功能的作用（规格调整值的意义）
1.确保能按住线路板的凸出量。
2.在上下的方向上，能圆滑地夹钳线路板。
故障发生纪录
日期 发生时期 内容 处理对策
预想故障（由于规格调整值的不恰当而产生的故障）
CDE
1.凸量小→线路板的夹钳非常困难。凸量大时→贴装范围减小。
CDE
2.因与PWB导向干扰，传送导轨FC，RC上下不能移动。
CDE
因左右的轴架组平行不良而产生导轨移动不顺畅。
CDE
轴架的轴承不良而产生导轨移动不顺畅。
CDE
CDE
对象零件
CDE
NO.
货号 品名 相关质量特性
CDE
①
E4535729000 PWB导向平板F 变更纪录
②
E4536729000 PWB导向平板FA 日期
NO.
内容
③
2003/9/1
J4T110
新增
④
⑤
⑥
⑦
⑧
⑨
⑩
7-16
