QA表 NO. 14 (1/2) NO. 14 (2/2)
机种
FX-1 零件名称
XY装置（8）
确认方法及调整方法（故障处理方法）
功能名称
磁性膜的间隙（沟）
编制日期 2003/10/1
质量保证类型 功能·安全性 / 可靠性 / 安全性 / 商品外观

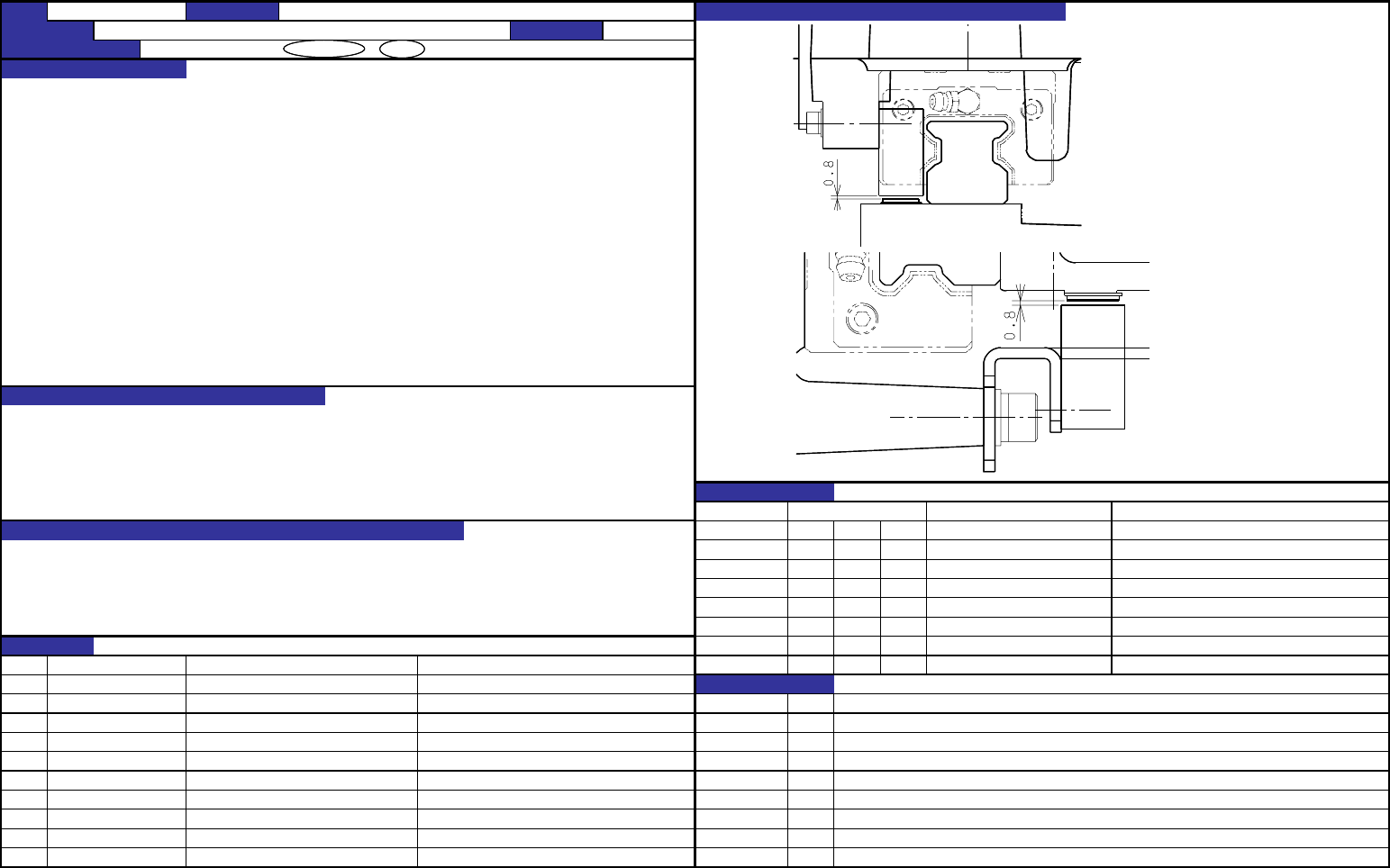

1.磁性膜与传感器头的间隙（沟）
质量特性（规格调整值）
1.磁性膜与传感器头的间隙（沟）：0.8mm±0.1mm 1-1.调整方法
①拧松固定传感器的螺栓。
Y轴 ②在磁性膜与传感器头的间隙里夹
t0.8的工具。
③旋紧螺栓，拔出t0.8的工具。
X轴
功能的作用（规格调整值的意义）
1.对XY轴的位置进行控制时的正确反馈很重要。
2.是引起XY轴的磁性膜杂音的原因，使XY轴不能正常运行。
（一次电源电压下降后，需要重新启动电源）
3.引起膜与传感器头的相对位置的改变，与XY轴的运行直接相关。
故障发生纪录
日期
发生时期
内容 处理对策
预想故障（由于规格调整值的不恰当而产生的故障）
CDE
1.XY轴运行的停止。
CDE
2.传感器的损坏。
CDE
3.XY轴的不正常运行。
CDE
4.贴装精度的下降。
CDE
CDE
对象零件
CDE
NO.
货号 品名 相关质量特性
CDE
①
变更纪录
②
日期
NO.
内容
③
2003/10/1 新增
④
⑤
⑥
⑦
⑧
⑨
⑩
5-14
QA表 NO. 15 (1/2) NO. 15 (2/2)
机种
FX-1 零件名称
XY装置（9）
确认方法及调整方法（故障处理方法）
功能名称
磁性膜的粘贴位置（1/2）
编制日期 2003/9/8
1.X轴磁性膜的粘贴方法
质量保证类型 功能·安全性 / 可靠性 / 安全性 / 商品外观
顺着φ4平行销突起的部位，贴上磁性膜。
质量特性（规格调整值）
磁性膜的粘贴位置（横向偏移）：规格值±0.1mm
功能的作用（规格调整值的意义）
1.对XY轴的位置进行控制时的正确反馈很重要。
2.是引起XY轴的磁性膜杂音的原因，使XY轴不能正常运行。
（一次电源电压下降后，需要重新启动电源）
3.引起膜与传感器头的相对位置的改变，与XY轴的运行直接相关。
故障发生纪录
日期 发生时期 内容 处理对策
预想故障（由于规格调整值的不恰当而产生的故障）
CDE
1.XY轴运行的停止。
CDE
2.传感器的损坏。
CDE
3.XY轴的不正常运行。
CDE
4.贴装精度的下降。
CDE
CDE
对象零件
CDE
NO.
货号 品名 相关质量特性
CDE
①
变更纪录
②
日期
NO.
内容
③
2003/9/8 新增
④
⑤
⑥
⑦
⑧
⑨
⑩
5-15
磁性膜
φ4平行销
QA表 NO. 16 (1/2) NO. 16 (2/2)
机种
FX-1 零件名称
XY装置（9）
功能名称
磁性膜的粘贴位置（2/2）
编制日期 2003/9/8
质量保证类型 功能·安全性 / 可靠性 / 安全性 / 商品外观
2.Y轴磁性膜的粘贴方法

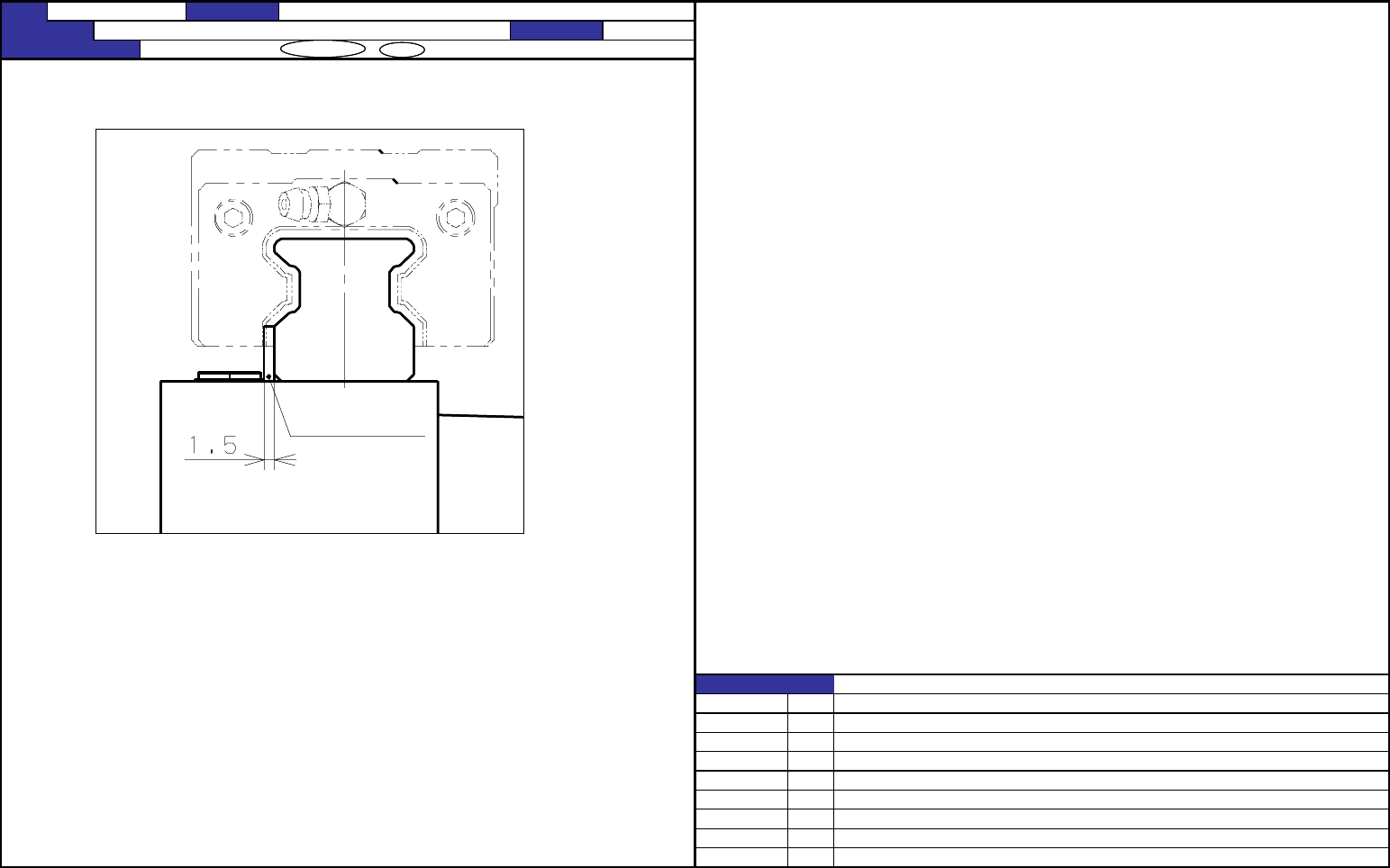

用1.5mm厚的金属板紧贴在线性区域Y的侧面，贴上磁性膜。
※推荐使用陶瓷制的块规。
使用陶瓷制以外的块规时，在使用之前请先确认块规没有磁化。
变更纪录
日期
NO.
内容
2003/9/8 新增
5-16
金属板
