QA表 NO. 19 (1/2) NO. 19 (2/2) 机种 FX-1R 零件名称 XY装置（12） 确认方法及调整方法（故障处理方法） 功能名称 磁性膜的粘贴位置（1/2）（FX-1R） 编制日期 2004/6/23 质量保证类型 功能 · 安全性 / 可靠性 / 安全性 / 商品外观 1.X轴磁性膜的贴装方法 质量特性（规格调整值） 紧靠 ø 4平行销进行粘贴。 磁性膜的粘贴位置（横方向的偏移）：规定值±0.1mm 功能的作用（…
QA表 NO. 18 (1/2) NO. 18 (2/2)
机种
FX-1R 零件名称
XY装置（11）
确认方法及调整方法（故障处理方法）
功能名称
磁性膜的空隙（间隙）（FX-1R）
编制日期 2004/6/23
质量保证类型 功能·安全性 / 可靠性 / 安全性 / 商品外观

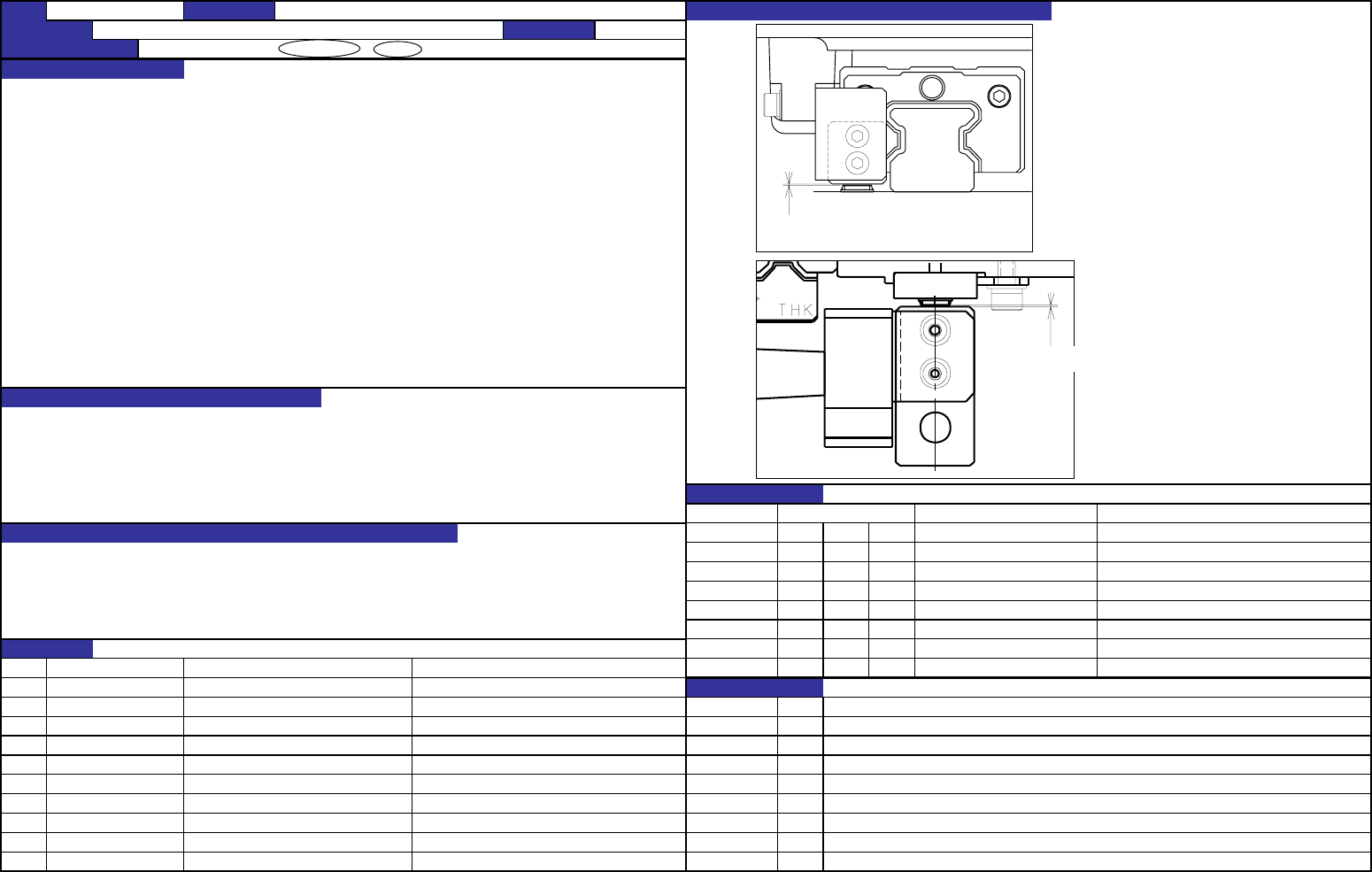

1.磁性膜和传感器探头的空隙（间隙）
质量特性（规格调整值）
1-1.调整方法
1.磁性膜和传感器探头的空隙（间隙）：0.25mm±0.1mm ①拧松用来固定装着传感器的支架的螺丝钉。
②在磁性膜和传感器探头的空隙间插入
Y轴 t0.25的工具。
③拧紧螺丝钉，拔出t0.25的工具。
X轴
功能的作用（规格调整值的意义）
1.为了在实施XY轴位置控制时能正确进行反馈，很重要。
2.是引起XY轴的磁性膜警报的原因，使XY轴不能正常动作。
（需要先关闭一下电源，然后再从新接通电源。）
3.原因在于磁性膜与传感器探头的相对位置，与XY轴的动作直接相关。
故障发生纪录
日期 发生时期 内容 处理对策
预想故障（由于规格调整值的不恰当而产生的故障）
CDE
1.XY轴停止动作
CDE
2.传感器的破损
CDE
3.XY轴的动作异常
CDE
4.贴装精度变差
CDE
CDE
对象零件
CDE
NO.
货号 品名 相关质量特性
CDE
①
变更纪录
②
日期
NO.
内容
③
2004/8/11
0003980
新增
④
2005/10/6
⑤
⑥
⑦
⑧
⑨
⑩
5-18
0.25±0.01mm
0.25±0.01mm
QA表 NO. 19 (1/2) NO. 19 (2/2)
机种
FX-1R 零件名称
XY装置（12）
确认方法及调整方法（故障处理方法）
功能名称
磁性膜的粘贴位置（1/2）（FX-1R）
编制日期 2004/6/23
质量保证类型 功能·安全性 / 可靠性 / 安全性 / 商品外观

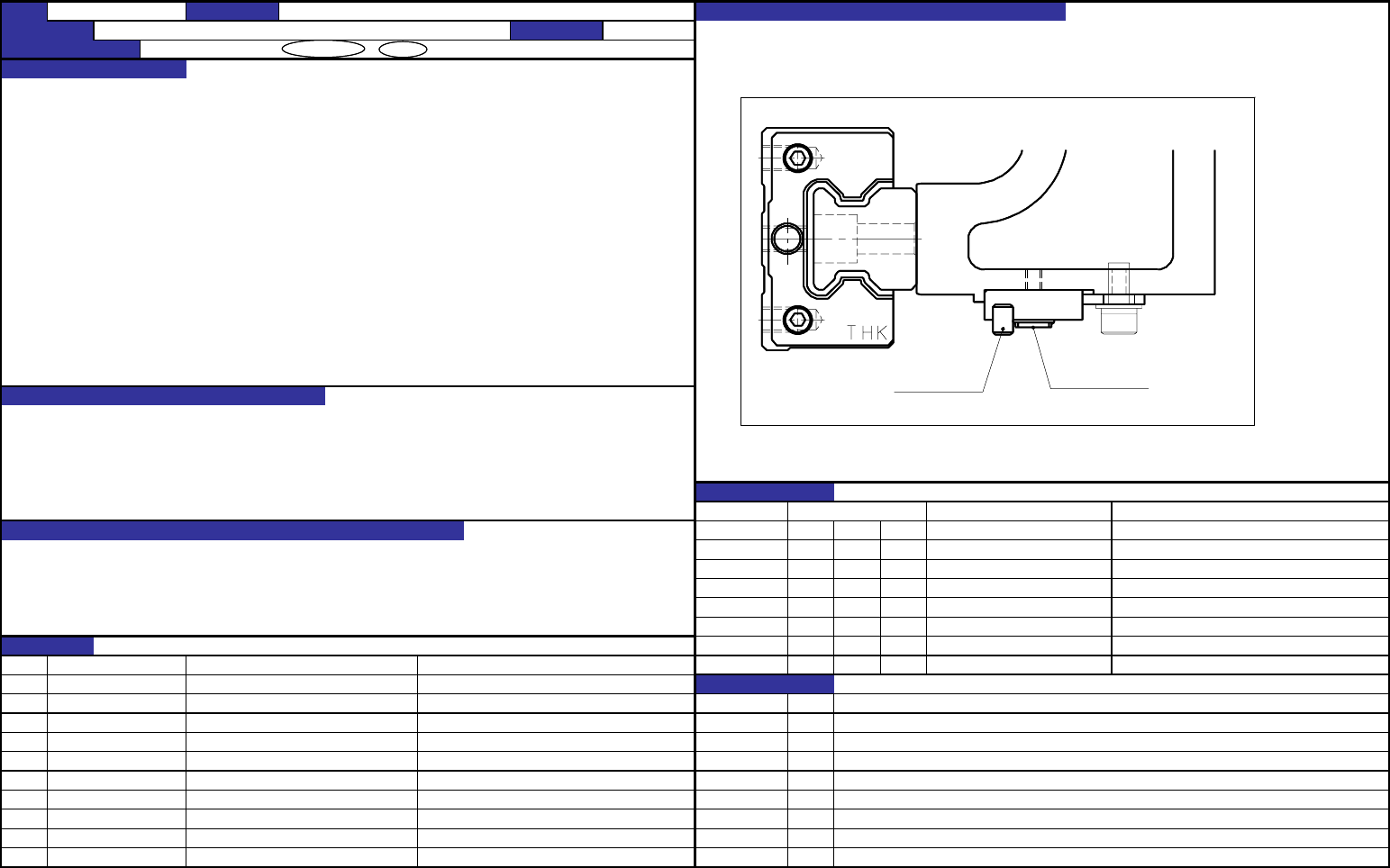

1.X轴磁性膜的贴装方法
质量特性（规格调整值）
紧靠ø4平行销进行粘贴。
磁性膜的粘贴位置（横方向的偏移）：规定值±0.1mm
功能的作用（规格调整值的意义）
1.为了在实施XY轴位置控制时能正确进行反馈，很重要。
2.是引起XY轴的磁性膜警报的原因，使XY轴不能正常动作。
（需要先关闭一下电源，然后再次接通电源。）
3.原因在于磁性膜与传感器探头的相对位置，与XY轴的动作直接相关。
故障发生纪录
日期 发生时期 内容
处理对策
预想故障（由于规格调整值的不恰当而产生的故障）
CDE
1.XY轴停止动作
CDE
2.传感器的破损
CDE
3.XY轴的动作异常
CDE
4.贴装精度变差
CDE
CDE
对象零件
CDE
NO.
货号 品名 相关质量特性
CDE
①
变更纪录
②
日期
NO.
内容
③
2004/8/11
0003980
新增
④
⑤
⑥
⑦
⑧
⑨
⑩
5-19
ø4平行销
磁性膜
QA表 NO. 20 (1/2) NO. 20 (2/2)
机种
FX-1R 零件名称
XY装置（12）
功能名称
磁性膜的安装位置（2/2）（FX-1R）
编制日期 2004/6/23
质量保证类型 功能·安全性 / 可靠性 / 安全性 / 商品外观

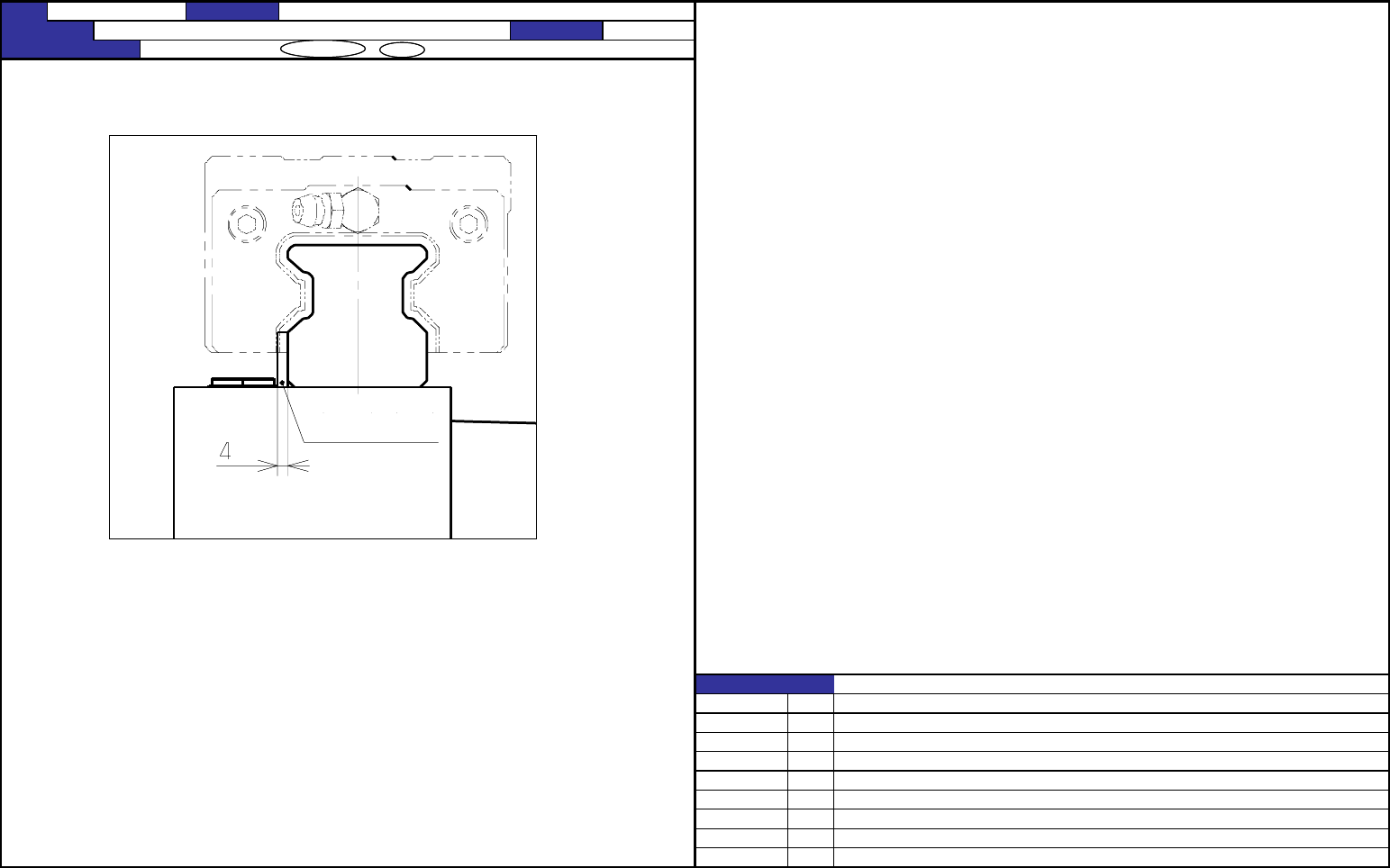

2.Y轴磁性膜的粘贴方法
让4mm厚度的块规紧靠直线轨，在此状态下粘贴。
※推荐使用陶瓷制的块规
使用陶瓷制以外的块规时，在使用之前请先确认块规没有被磁化。
变更纪录
日期
NO.
内容
2004/8/11
0003980
新增
5-20
块规
