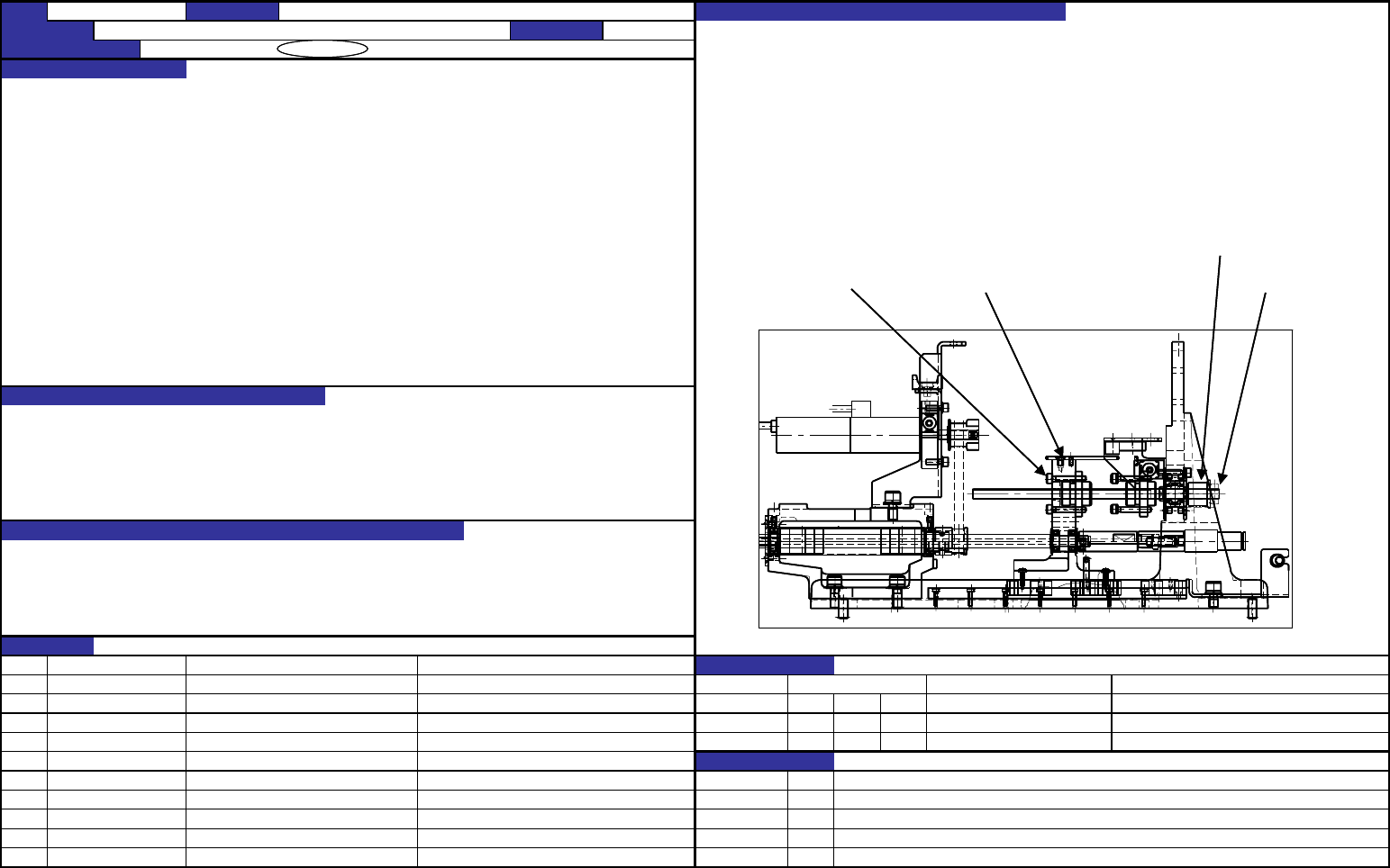

QA表 NO. 10 (1/2) NO. 10 (2/2)
机种
FX-1 零件名称
贴装头部件（MNLA贴装头）
确认方法及调整方法（故障处理方法）
功能名称
θ轴转矩
编制日期 2003/8/29
确认方法
质量保证类型 功能·安全性 / 可靠性 / 安全性 / 商品外观
测量扭矩大小以及施加于吸嘴套外径上拉力的大小。
质量特性（规格调整值）
转矩（扭矩大小）
0.0136Nm（0.136kgfcm）以下 调整方法
轴承压力的调整。
转矩（拉力）（吸嘴套轴外径） （参照QA表滚珠保持轴承的压力）
1.7N（0.17kgf）以下 安装筒套固定的确认。
（参照Z滑动架与支座的结合）
安装筒套
功能的作用（规格调整值的意义）
对θ的稳定时间（稳定特性）有影响。
预想故障（由于规格调整值的不恰当而产生的故障）
贴装精度下降（θ的成品率）。
轴承
吸嘴套
对象零件 故障发生纪录
NO.
货号 品名 相关质量特性 日期 发生时期 内容 处理对策
① CDE
② CDE
③ CDE
④ CDE
⑤
变更纪录
⑥
日期
NO.
内容
⑦
2003/8/29 新增
⑧
⑨
⑩
1-10

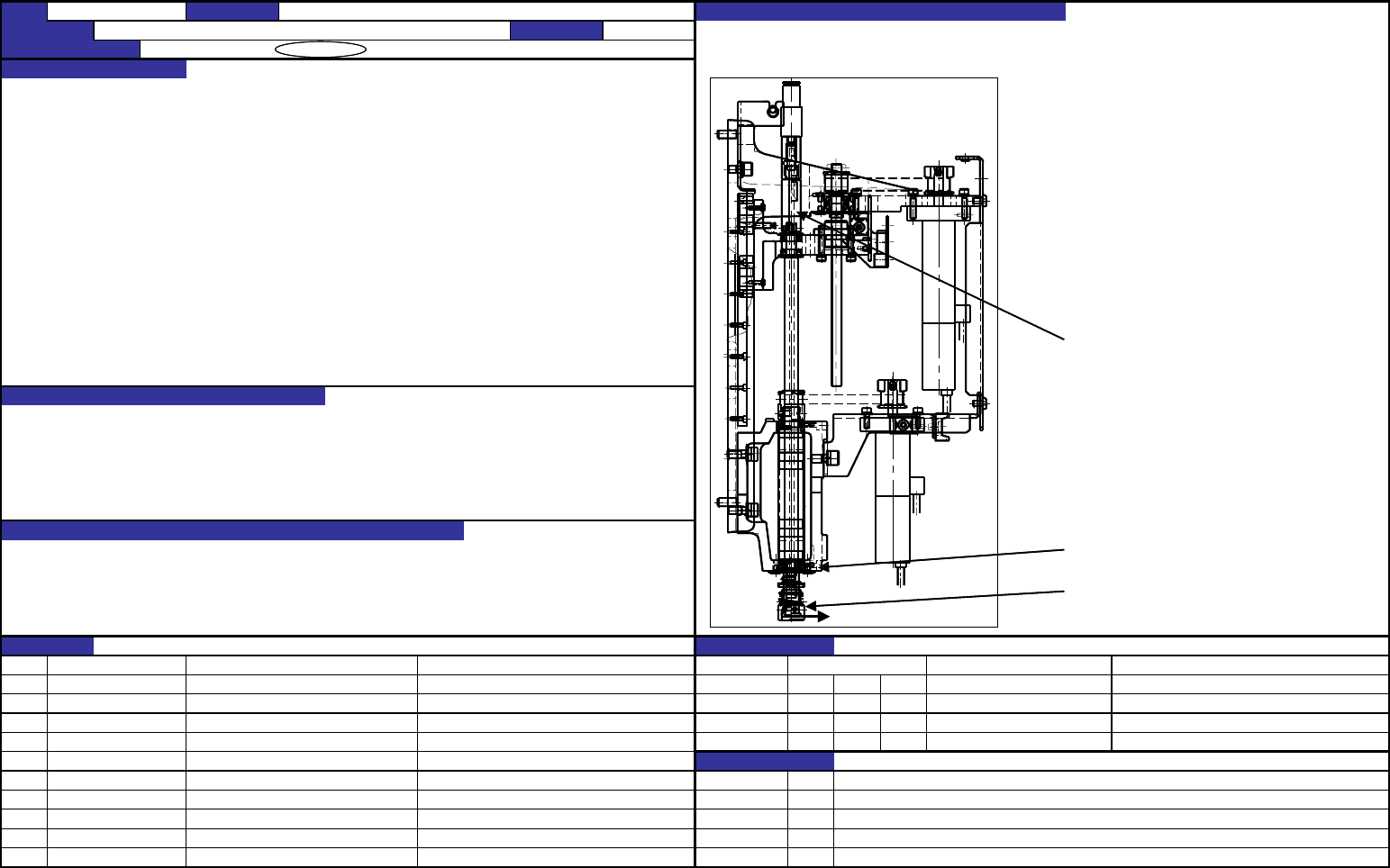

QA表 NO. 11 (1/2) NO. 11 (2/2)
机种
FX-1 零件名称
贴装头部件（MNLA贴装头）
确认方法及调整方法（故障处理方法）
功能名称
Z轴负荷
编制日期 2003/8/29
确认方法
质量保证类型 功能·安全性 / 可靠性 / 安全性 / 商品外观
在不安装Z电动机与贴装头支撑SP的情况下进行测量。
质量特性（规格调整值）
Z轴工作负荷 3N（0.3kgf）以下。
（在不安装Z电动机与贴装头支撑SP的情况下）
调整方法
拧松带垫片内六角螺钉，移动Z滑动架后重新固定。
拧松防松螺母，稍微转动Z皮带轮后旋紧防松螺母。
Z皮带轮
带垫片内六角螺钉 Z滑动架 防松螺母
功能的作用（规格调整值的意义）
对Z的稳定时间（稳定特性）有影响。
预想故障（由于规格调整值的不恰当而产生的故障）
部件吸附错误。
LA测量错误。
贴装精度不高。
对象零件
NO.
货号 品名 相关质量特性 故障发生纪录
①
日期 发生时期 内容 处理对策
② CDE
③ CDE
④ CDE
⑤
变更纪录
⑥
日期
NO.
内容
⑦
2003/8/29 新增
⑧
⑨
⑩
1-11

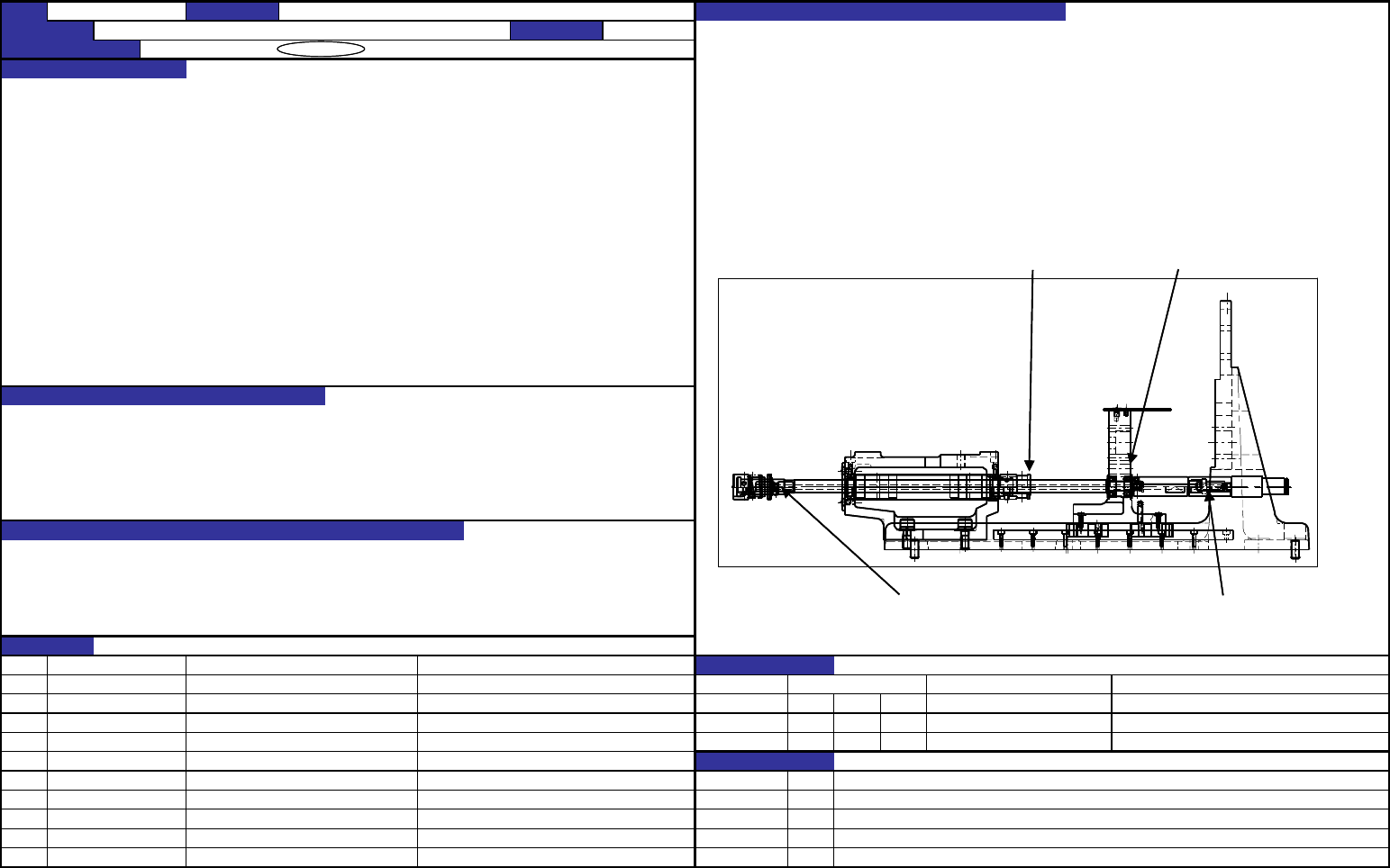

QA表 NO. 12 (1/2) NO. 12 (2/2)
机种
FX-1 零件名称
贴装头部件（MNLA贴装头）
确认方法及调整方法（故障处理方法）
功能名称
漏气
编制日期 2003/8/29
确认方法
质量保证类型 功能·安全性 / 可靠性 / 安全性 / 商品外观
把夹具吸嘴安装到吸嘴套轴上，并从半接头装置提供0.5MPa的空气，半接头装置到前端侧不应漏气。
质量特性（规格调整值）
把夹具吸嘴安装到吸嘴套轴上，并从半接头装置提供0.5MPa的空气，半接头装置到前端侧不应漏气。
调整方法
MNLA贴装头
确认半接头装置的安装筒套是否松开，安装筒套与滚珠是否安装，吸嘴套轴与滚珠是否安装，
吸嘴套轴销是否安装在吸嘴套轴上。
贴装头部件9，贴装头部件9，贴装头部件7，贴装头部件6，贴装头部件6
MNLA贴装头 滚珠 安装筒套
功能的作用（规格调整值的意义）
对部件吸附，吸嘴更换，贴装精度有很大的影响。
预想故障（由于规格调整值的不恰当而产生的故障）
部件吸附错误。
吸嘴更换错误。
贴装精度下降。
吸嘴套轴 半接头装置
对象零件
NO.
货号 品名 相关质量特性 故障发生纪录
①
PJ210504100 半接头装置 日期 发生时期 内容 处理对策
②
L150E421000 安装筒套
CDE
③
L150E521000 过滤筒套
CDE
④
E3052729000 过滤器
CDE
⑤
L150E221000 滚珠 变更纪录
⑥
L150E721000 吸嘴套轴 日期
NO.
内容
⑦
2003/8/29 新增
⑧
⑨
⑩
1-12
