QA表 NO. 20 (1/2) NO. 20 (2/2)
机种
FX-1 零件名称
线路板的传送
确认方法及调整方法（故障处理方法）
功能名称
支撑台的高度位置识别（原点传感器）
编制日期 2003/9/1

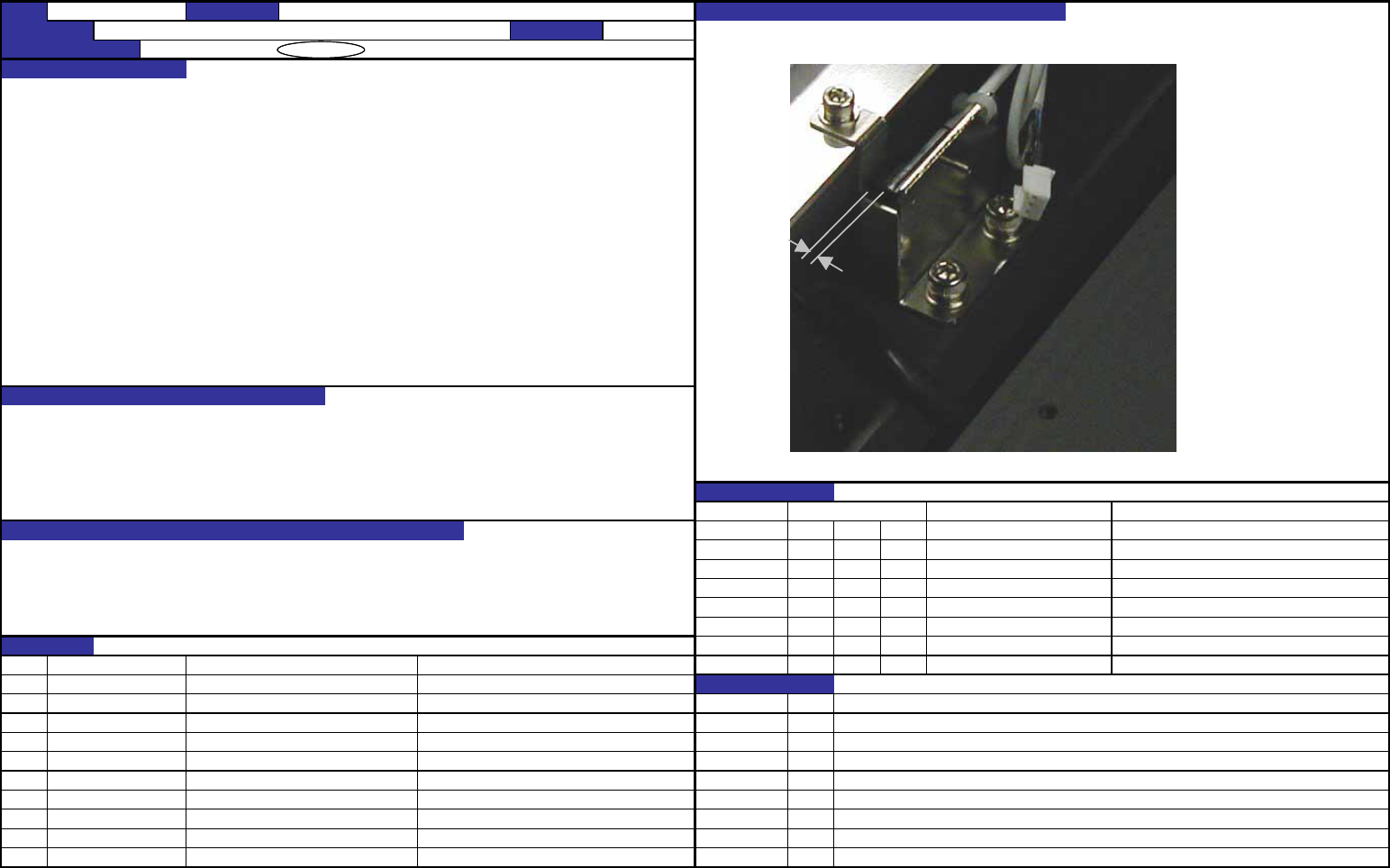

1.把传感器配件与传感器的间隙（下图）调整为规定值。
质量保证类型 功能·安全性 / 可靠性 / 安全性 / 商品外观
质量特性（规格调整值）
1.安装在支撑台传感器上的配件与BU原点传感器的间隙（Y方向）为1mm。
功能的作用（规格调整值的意义）
1.确实地检测出原点。
故障发生纪录
日期 发生时期 内容 处理对策
预想故障（由于规格调整值的不恰当而产生的故障）
CDE
1.支撑台的原点复位时，不能检测原点，支撑台超过最下点（机械止动装置）。
CDE
CDE
CDE
CDE
CDE
对象零件
CDE
NO.
货号 品名 相关质量特性
CDE
①
L176E221000 SPT TBL传感器DOG 变更纪录
②
L168E021000 BU传感器BRKT 日期
NO.
内容
③
2003/9/1
J4T110
新增
④
⑤
⑥
⑦
⑧
⑨
⑩
7-20
QA表 NO. 21 (1/2) NO. 21 (2/2)
机种
FX-1 零件名称
线路板的传送
确认方法及调整方法（故障处理方法）
功能名称
支撑线路板的背面
编制日期 2003/9/1

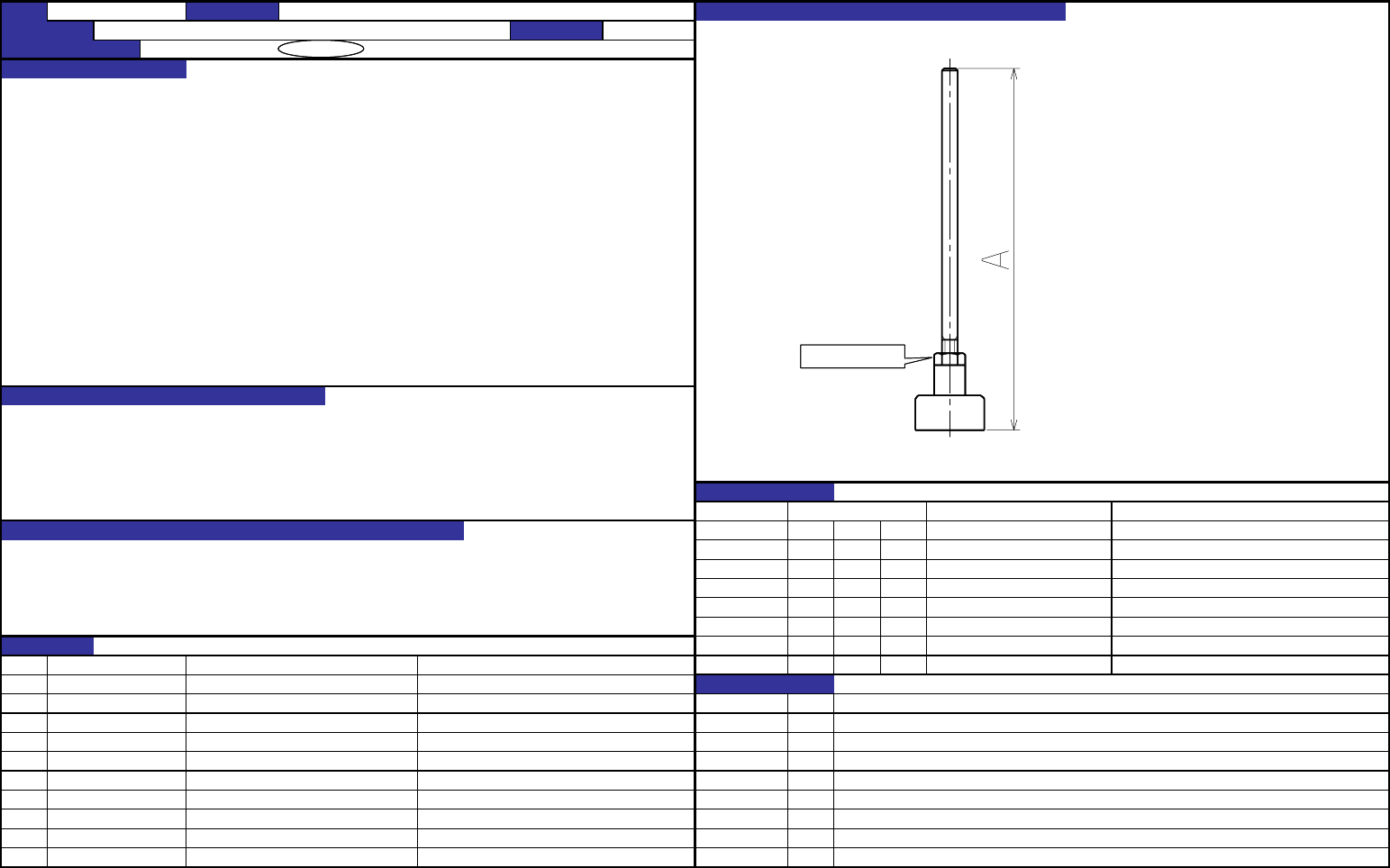

1.拧松高度调节螺母，把A尺寸调整到适当的高度后，旋紧固定。
质量保证类型 功能·安全性 / 可靠性 / 安全性 / 商品外观
质量特性（规格调整值）
1.销的高度：96mm±0.1mm
功能的作用（规格调整值的意义）
1.支撑台上面～线路板下面的高度调整。
故障发生纪录
日期 发生时期 内容 处理对策
预想故障（由于规格调整值的不恰当而产生的故障）
CDE
1.高的情况：BU销顶住线路板（线路板的损坏，弯曲等）。
CDE
低的情况：BU销不能到达线路板。
CDE
CDE
CDE
CDE
对象零件
CDE
NO.
货号 品名 相关质量特性
CDE
①
E20217150A0 备份电极单元 变更纪录
②
日期
NO.
内容
③
2003/9/1
J4T110
新增
④
⑤
⑥
⑦
⑧
⑨
⑩
7-21
调整用螺母
QA表 NO. 22 (1/2) NO. 22 (2/2)
机种
FX-1 零件名称
线路板的传送
确认方法及调整方法（故障处理方法）
功能名称
检测中心销的插入
编制日期 2003/9/1
1.在中心销下降规定值（A尺寸）的状态下，拧松调节螺栓，上下调整传感器支架，使T电极传感器为ON。
质量保证类型 功能·安全性 / 可靠性 / 安全性 / 商品外观
质量特性（规格调整值）
1.在基准销下降1.0mm的状态，传感器ON。
功能的作用（规格调整值的意义）
1.检测中心销不能进入基准孔。
故障发生纪录
日期 发生时期 内容 处理对策
预想故障（由于规格调整值的不恰当而产生的故障）
CDE
1.因中心销不能进入基准孔，并在线路板位置不正确的状态进行贴装，从而使贴装位置偏斜。
CDE
CDE
CDE
CDE
CDE
对象零件
CDE
NO.
货号 品名 相关质量特性
CDE
①
L165E321000 T 电极传感器支架 L 变更纪录
②
L165E421000 T 电极传感器支架 R 日期
NO.
内容
③
2003/9/1
J4T110
新增
④
2003/11/29
J4T282
部件形状的变更以及数值（1.50/-0.5→1.0）变更
⑤
⑥
⑦
⑧
⑨
⑩
7-22
T电极传感器
传感器支架
调节螺栓
