QA表 NO. 1 (1/2) NO. 1 (2/2) 机种 FX-1 零件名称 ATC 确认方法及调整方法（故障处理方法） 功能名称 ATC传感器配件调整 编制日期 2003/8/29 · 在滑动板开，关的状态下，调整传感器配件的位置使其满足各自的规定值， 质量保证类型 功能 · 安全性 / 可靠性 / 安全性 / 商品外观 并用传感器配件紧钉螺钉进行固定。（如下图所示） 质量特性（规格调整值） · 开传感器配件，关传感器配件的固定位…
QA表 NO. 1 (1/2) NO. 1 (2/2)
机种
FX-1 零件名称
CAL块
确认方法及调整方法（故障处理方法）
功能名称
与X轴的平行调整
编制日期 2003/8/29
确认方法
质量保证类型 功能·安全性 / 可靠性 / 安全性 / 商品外观
在贴装头上固定杠杆式游标卡尺并向X方向移动，测量CAL金属板侧面与X轴的平行。
质量特性（规格调整值）
CAL金属板侧面与X轴的平行：0.3mm 调整方法
拧松把CAL块固定在YA车架上的螺栓（M6x20带垫片内六角螺钉）2处，调整CAL块使之与X轴平行。
功能的作用（规格调整值的意义）
为使CAL块第1标记与第2标记的位置关系相距不过大。
故障发生纪录
日期 发生时期 内容 处理对策
预想故障（由于规格调整值的不恰当而产生的故障）
CDE
进行第2标记的识别时，标记偏移过大。
CDE
CDE
CDE
CDE
CDE
对象零件
CDE
NO.
货号 品名 相关质量特性
CDE
①
L202E0210A0 CAL块配件组 变更纪录
②
日期
NO.
内容
③
2003/8/29 新增
④
⑤
⑥
⑦
⑧
⑨
⑩
8-1
CAL块俯视图
测量处
CAL块紧固螺栓
CAL块主视图
QA表 NO. 1 (1/2) NO. 1 (2/2)
机种
FX-1 零件名称
ATC
确认方法及调整方法（故障处理方法）
功能名称
ATC传感器配件调整
编制日期 2003/8/29

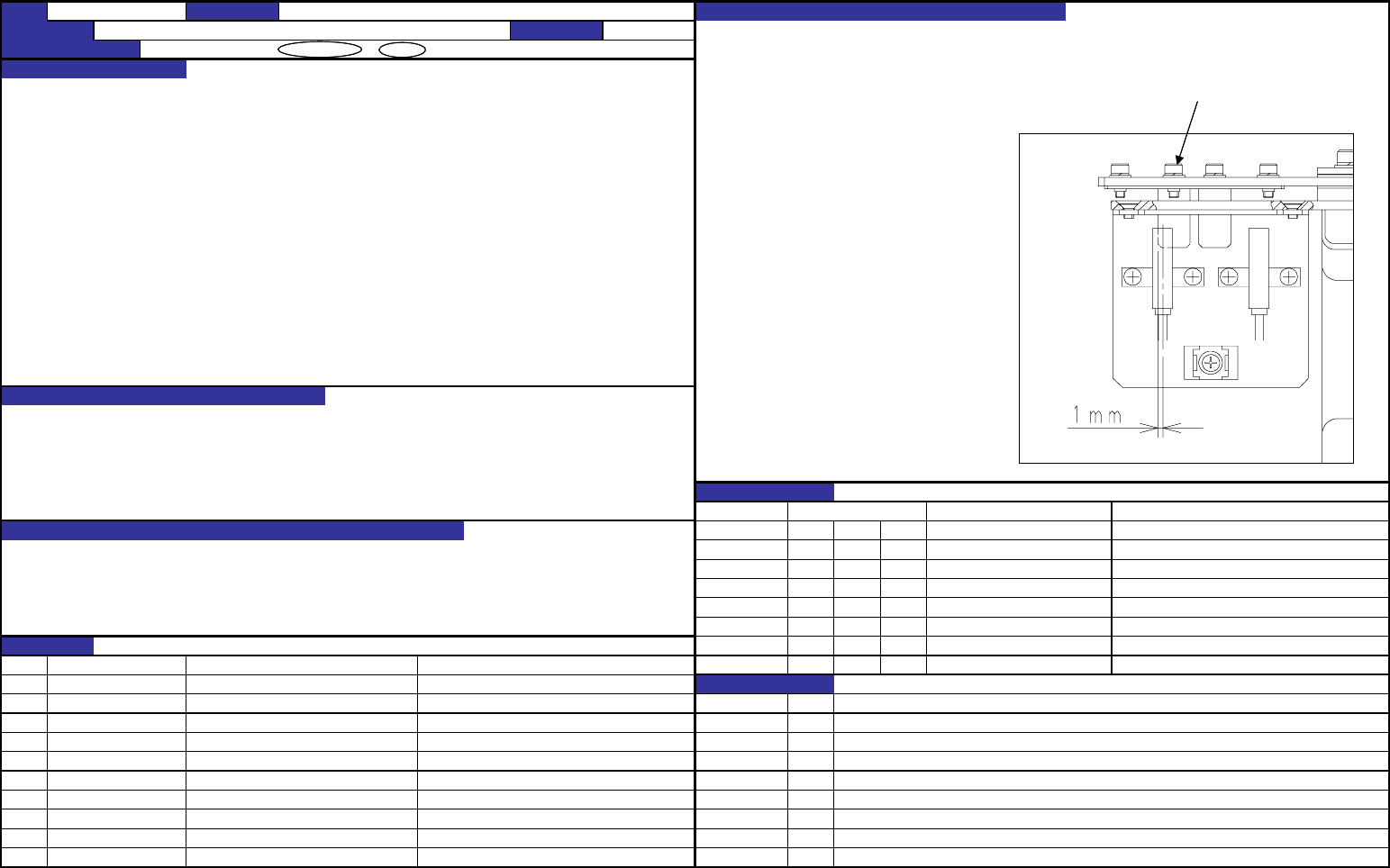

·在滑动板开，关的状态下，调整传感器配件的位置使其满足各自的规定值，
质量保证类型 功能·安全性 / 可靠性 / 安全性 / 商品外观
并用传感器配件紧钉螺钉进行固定。（如下图所示）
质量特性（规格调整值）
·开传感器配件，关传感器配件的固定位置如下所述。 传感器配件紧钉螺钉
·在滑动板开关状态的1mm前传感器ON。（参照右图）
功能的作用（规格调整值的意义）
·防止开关时传感器的错误检测。
故障发生纪录
日期 发生时期 内容 处理对策
预想故障（由于规格调整值的不恰当而产生的故障）
CDE
·滑动板移动超时错误。
CDE
·吸嘴更换错误。
CDE
CDE
CDE
CDE
对象零件
CDE
NO.
货号 品名 相关质量特性
CDE
①
ATC关传感器组 变更纪录
②
ATC开传感器组 日期
NO.
内容
③
40001282 传感器配件 2003/8/29 新增
④
⑤
⑥
⑦
⑧
⑨
⑩
9-1
传感器检测位置
QA表 NO. 2 (1/2) NO. 2 (2/2)
机种
FX-1 零件名称
ATC
确认方法及调整方法（故障处理方法）
功能名称
速度控制器的调整
编制日期 2003/8/29

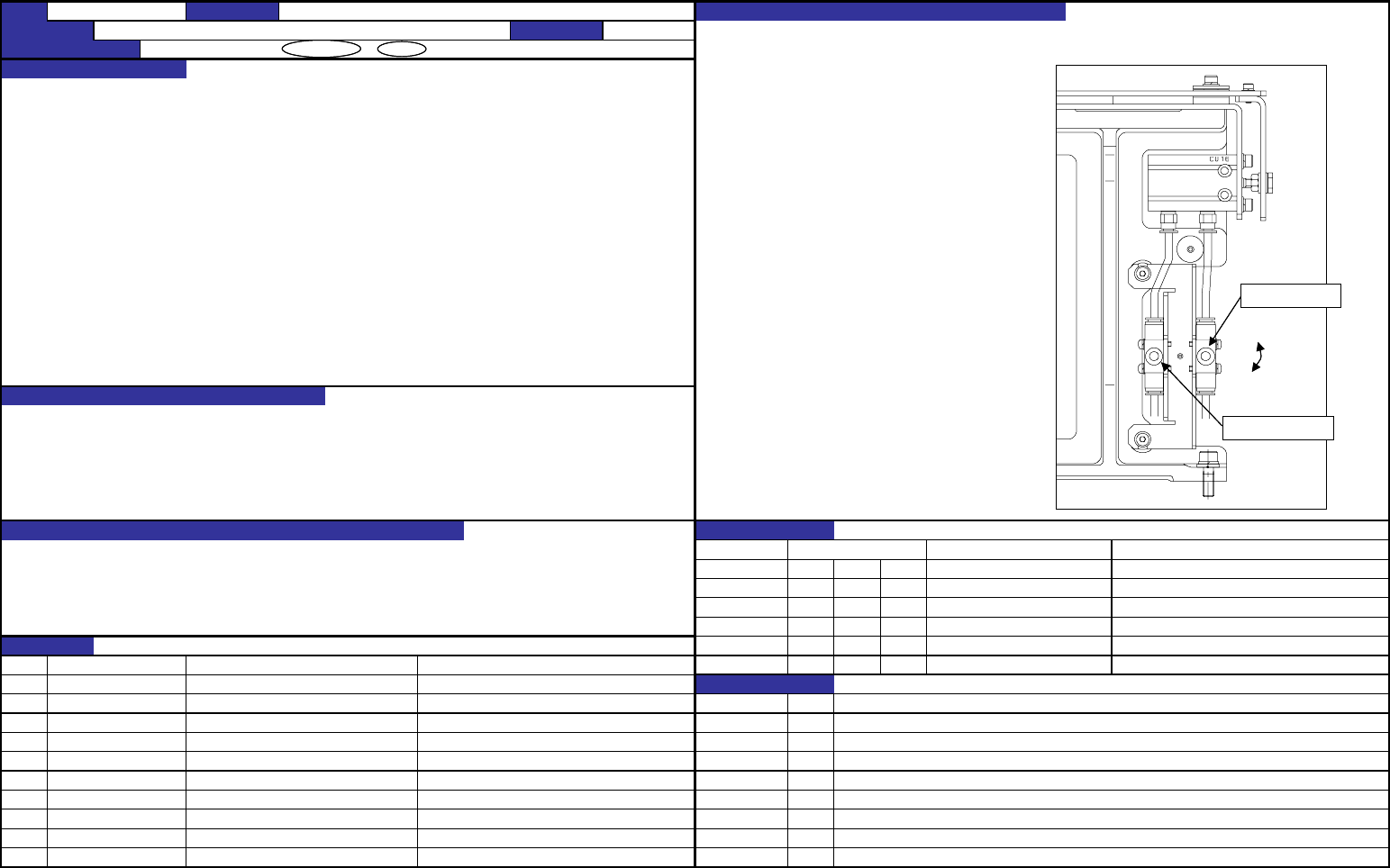

·旋转速度控制器的手柄，使速度控制器的开关时间调整至规定值。
质量保证类型 功能·安全性 / 可靠性 / 安全性 / 商品外观
（手柄从全关闭到大概旋转2圈半为标准）
质量特性（规格调整值）
·调整后，固定手柄。
·滑动板开关时间…80±5msec
功能的作用（规格调整值的意义）
·防止吸嘴的更换错误。
·使吸嘴更换时间为一定值。
预想故障（由于规格调整值的不恰当而产生的故障） 故障发生纪录
·滑动板移动超时错误。
日期 发生时期 内容 处理对策
·吸嘴更换错误。
CDE
CDE
CDE
CDE
对象零件
CDE
NO.
货号 品名 相关质量特性
CDE
①
PC010508000 速度控制器 变更纪录
②
日期
NO.
内容
③
2003/8/29 新增
④
⑤
⑥
⑦
⑧
⑨
⑩
9-2
CLOSE时间调整用
OPEN时间调整用
