QA表 NO. 18 (1/2) NO. 18 (2/2) 机种 FX-1R 零件名称 XY装置（11） 确认方法及调整方法（故障处理方法） 功能名称 磁性膜的空隙（间隙）（FX-1R） 编制日期 2004/6/23 质量保证类型 功能·安全性 / 可靠性 / 安全性 / 商品外观 1.磁性膜和传感器探头的空隙（间隙） 质量特性（规格调整值） 1-1.调整方法 1.磁性膜和传感器探头的空隙（间隙）：0.25mm±0.1mm ①拧松用来固…
QA表 NO. 17 (1/2) NO. 17 (2/2)
机种
FX-1R 零件名称
XY装置（10）
确认方法及调整方法（故障处理方法）
功能名称
限制传感器位置（FX-1R）
编制日期 2004/6/23

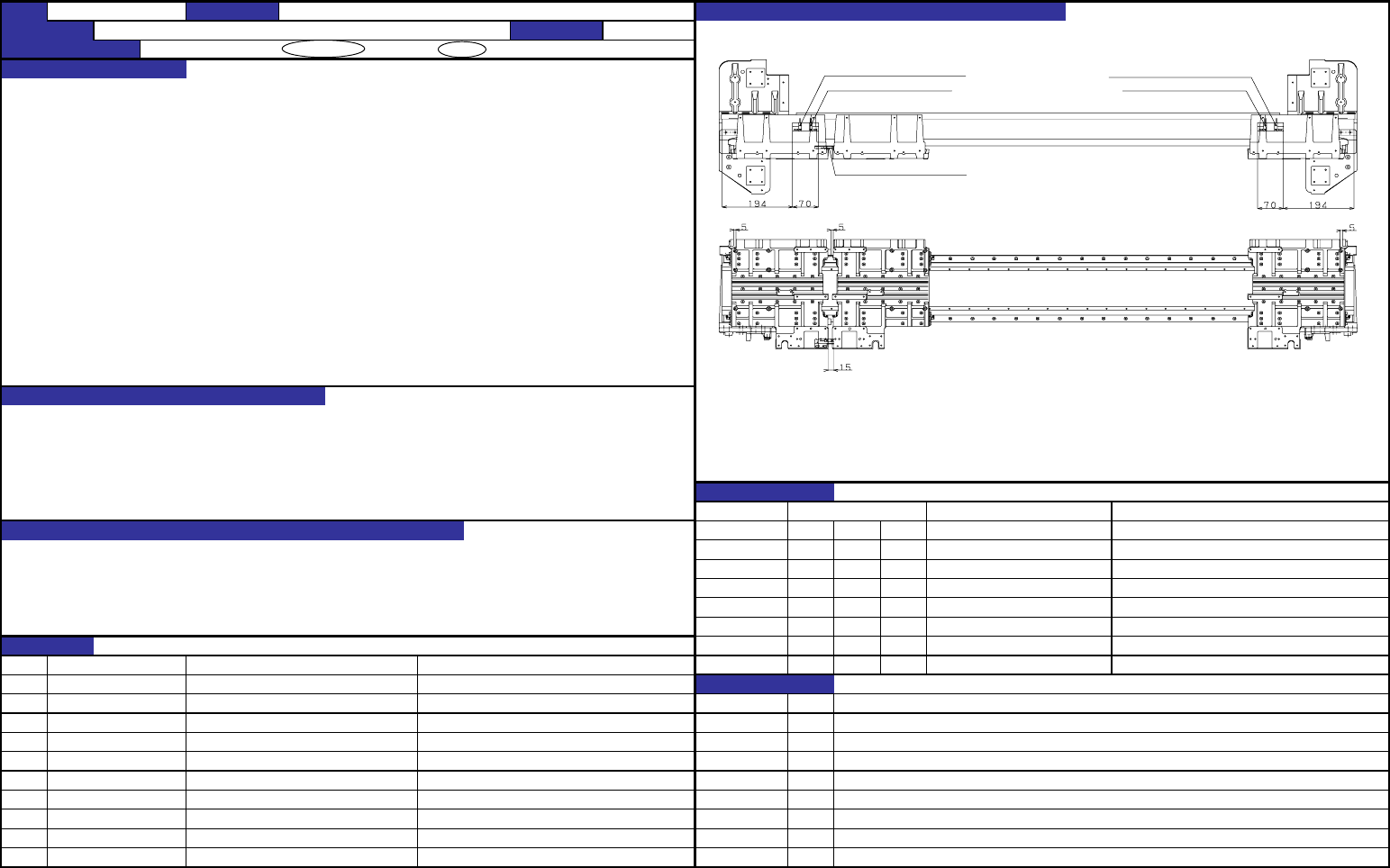

1.XL、XR、XC传感器ASM的位置
质量保证类型 功能·安全性 / 可靠性 / 安全性 / 商品外观
质量特性（规格调整值）
1.XL、XR、XC传感器ASM、安装位置
1-1.XL传感器ASM 从X梁左端到X传感器支架的距离 ：194mm
1-2.XR传感器ASM X梁右端到X传感器支架的距离 ：194mm
1-3.XC传感器ASM XC限制传感器支架从XM底座右端凸出的长度 ：15mm
功能的作用（规格调整值的意义）
1-1.确认方法
①确认从X梁端部到XL、XR传感器支架间的距离为194mm。
1.由于软件漏洞及故障等原因，其移动超过通常的移动范围时，关闭伺服器避免发生危险。 ②确认XC限制传感器支架超出XM底座端的长度为15mm。
2.狂跑时，在碰到止动装置之前关闭伺服器，防止机器的损坏。 1-2.调整方法
①要调整到如下状态：橡胶止动装置与XM基座的间距达5±1mm时各个限制传感器就起动（ON）,再固定螺栓。
故障发生纪录
日期 发生时期 内容
处理对策
预想故障（由于规格调整值的不恰当而产生的故障）
CDE
CDE
1.因在紧急时（狂跑等）伺服器不断开而引起的危险。
CDE
2.因在紧急时（狂跑等）伺服器不断开而引起的机器损坏。
CDE
CDE
CDE
对象零件
CDE
NO.
货号 品名 相关质量特性
CDE
①
变更纪录
②
日期
NO.
内容
③
2004/8/11
0003980
新增
④
⑤
⑥
⑦
⑧
⑨
⑩
5-17
XL-限制传感器ASM
XL近距离传感器ASM
XC限制传感器ASM
XR+限制传感器ASM
XR
近距离传感器
ASM
QA表 NO. 18 (1/2) NO. 18 (2/2)
机种
FX-1R 零件名称
XY装置（11）
确认方法及调整方法（故障处理方法）
功能名称
磁性膜的空隙（间隙）（FX-1R）
编制日期 2004/6/23
质量保证类型 功能·安全性 / 可靠性 / 安全性 / 商品外观
1.磁性膜和传感器探头的空隙（间隙）
质量特性（规格调整值）
1-1.调整方法
1.磁性膜和传感器探头的空隙（间隙）：0.25mm±0.1mm ①拧松用来固定装着传感器的支架的螺丝钉。
②在磁性膜和传感器探头的空隙间插入
Y轴 t0.25的工具。
③拧紧螺丝钉，拔出t0.25的工具。
X轴
功能的作用（规格调整值的意义）
1.为了在实施XY轴位置控制时能正确进行反馈，很重要。
2.是引起XY轴的磁性膜警报的原因，使XY轴不能正常动作。
（需要先关闭一下电源，然后再从新接通电源。）
3.原因在于磁性膜与传感器探头的相对位置，与XY轴的动作直接相关。
故障发生纪录
日期 发生时期 内容 处理对策
预想故障（由于规格调整值的不恰当而产生的故障）
CDE
1.XY轴停止动作
CDE
2.传感器的破损
CDE
3.XY轴的动作异常
CDE
4.贴装精度变差
CDE
CDE
对象零件
CDE
NO.
货号 品名 相关质量特性
CDE
①
变更纪录
②
日期
NO.
内容
③
2004/8/11
0003980
新增
④
2005/10/6
⑤
⑥
⑦
⑧
⑨
⑩
5-18
0.25±0.01mm
0.25±0.01mm
QA表 NO. 19 (1/2) NO. 19 (2/2)
机种
FX-1R 零件名称
XY装置（12）
确认方法及调整方法（故障处理方法）
功能名称
磁性膜的粘贴位置（1/2）（FX-1R）
编制日期 2004/6/23
质量保证类型 功能·安全性 / 可靠性 / 安全性 / 商品外观
1.X轴磁性膜的贴装方法
质量特性（规格调整值）
紧靠ø4平行销进行粘贴。
磁性膜的粘贴位置（横方向的偏移）：规定值±0.1mm
功能的作用（规格调整值的意义）
1.为了在实施XY轴位置控制时能正确进行反馈，很重要。
2.是引起XY轴的磁性膜警报的原因，使XY轴不能正常动作。
（需要先关闭一下电源，然后再次接通电源。）
3.原因在于磁性膜与传感器探头的相对位置，与XY轴的动作直接相关。
故障发生纪录
日期 发生时期 内容
处理对策
预想故障（由于规格调整值的不恰当而产生的故障）
CDE
1.XY轴停止动作
CDE
2.传感器的破损
CDE
3.XY轴的动作异常
CDE
4.贴装精度变差
CDE
CDE
对象零件
CDE
NO.
货号 品名 相关质量特性
CDE
①
变更纪录
②
日期
NO.
内容
③
2004/8/11
0003980
新增
④
⑤
⑥
⑦
⑧
⑨
⑩
5-19
ø4平行销
磁性膜
