QA表 NO. 1 (1/2) NO. 1 (2/2) 机种 FX-1 零件名称 BMR 确认方法及调整方法（故障处理方法） 功能名称 BMR传感器高度调整 编制日期 2003/8/29 把BMR传感器部件移动到CAL块上，拧松带垫片内六角螺钉 质量保证类型 功能 · 安全性 / 可靠性 / 安全性 / 商品外观 (2处），移动BM透镜支架并调整BMR传感器下面与CAL块上面 质量特性（规格调整值） 的距离使之位于规格值后，用带垫片内六…
QA表 NO. 1 (1/2) NO. 1 (2/2)
机种
FX-1 零件名称
HMS
确认方法及调整方法（故障处理方法）
功能名称
HMS传感器高度调整
编制日期 2003/8/29

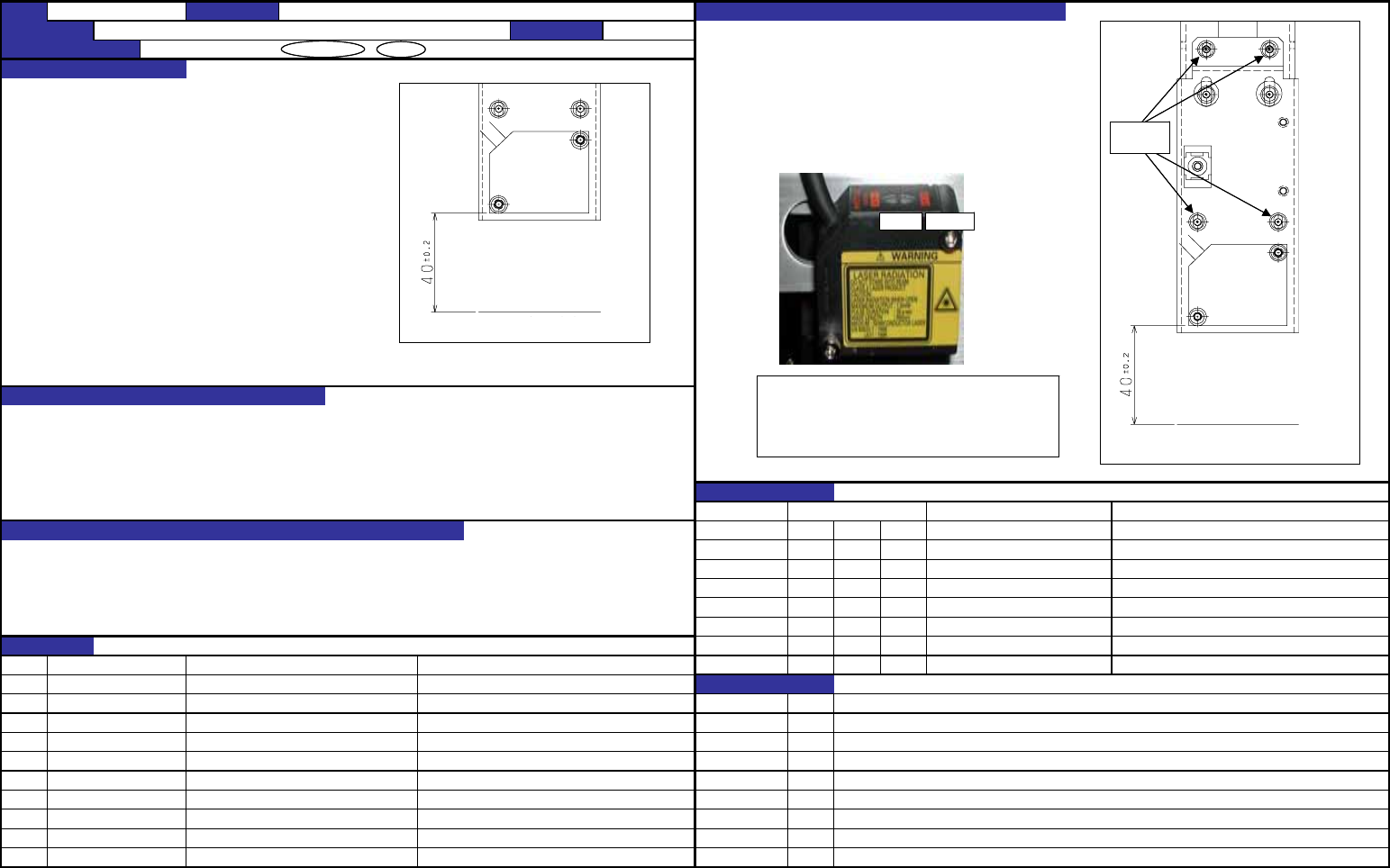

把HMS传感器部件移动到CAL块上，拧松4处的带垫片内六角
质量保证类型 功能·安全性 / 可靠性 / 安全性 / 商品外观
螺钉,调整高度传感器下面与CAL块上面的距离使之位于规格
质量特性（规格调整值）
值后，用带垫片内六角螺钉固定。
高度传感器下面与CAL块上面的距离 这时，确认FAR灯与NEAR灯都亮。
→ 40±0.2mm
功能的作用（规格调整值的意义）
·设定合适的传感器检测距离，防止进行错误的检测。
故障发生纪录
日期 发生时期 内容 处理对策
预想故障（由于规格调整值的不恰当而产生的故障）
CDE
·高度测量错误。
CDE
CDE
CDE
CDE
CDE
对象零件
CDE
NO.
货号 品名 相关质量特性
CDE
①
变更纪录
②
日期
NO.
内容
③
2003/8/29 新增
④
⑤
⑥
⑦
⑧
⑨
⑩
3-1
FAR 灯 NEAR 灯
指示灯 灯亮状态
NEAR/FAR 两灯都亮：测量中心距离±1mm
NEAR 灯亮：测定范围内近距离侧
FAR 灯亮：测量范围内远距离侧
NEAR/FAR 两灯都不亮：测量范围以外
CAL块上面
CAL块上面
带垫片内
六角螺钉
QA表 NO. 1 (1/2) NO. 1 (2/2)
机种
FX-1 零件名称
BMR
确认方法及调整方法（故障处理方法）
功能名称
BMR传感器高度调整
编制日期 2003/8/29
把BMR传感器部件移动到CAL块上，拧松带垫片内六角螺钉
质量保证类型 功能·安全性 / 可靠性 / 安全性 / 商品外观
(2处），移动BM透镜支架并调整BMR传感器下面与CAL块上面
质量特性（规格调整值）
的距离使之位于规格值后，用带垫片内六角螺钉固定。
·BMR传感器下面与CAL块上面的距离 → 28 mm
带垫片内六角螺钉
BM透镜支架
功能的作用（规格调整值的意义）
·设定合适的传感器检测距离，防止进行错误的检测。
故障发生纪录
日期 发生时期 内容 处理对策
预想故障（由于规格调整值的不恰当而产生的故障）
CDE
·BMR的检测错误。
CDE
CDE
CDE
CDE
CDE
对象零件
CDE
NO.
货号 品名 相关质量特性
CDE
①
变更纪录
②
日期
NO.
内容
③
2003/8/29 新增
④
⑤
⑥
⑦
⑧
⑨
⑩
4-1
CAL块上面
+0.5
0
QA表 NO. 1 (1/2) NO. 1 (2/2)
机种
FX-1 零件名称
XY装置（1）
确认方法及调整方法（故障处理方法）
功能名称
XY皮带张力（1/2）
编制日期 2003/10/1
1.确认方法 用UNITTA公司制作的张力计测量下图箭头所指部分的张力。
质量保证类型 功能·安全性 / 可靠性 / 安全性 / 商品外观
张力计输入项目
质量特性（规格调整值）
皮带种类
皮带单位质量 皮带宽度 皮带长度
用UNITTA公司制作的张力计测定值如下。
(g/m・mm) (mm) (mm)
同步皮带YA 2.5 40 93
1.出品时
同步皮带YB 3.8 70 988
Y皮带（同步皮带YB）：1100±50N
Y电动机皮带（同步皮带YA）：290±50N（注1）
2.市场重新调整时
Y皮带（同步皮带YB）：800N以上
Y电动机皮带（同步皮带YA）：220N以上（注2）
（注1）Y电动机皮带的张力测定值并不正确，所表示的值要比实际值高30N。
按上述的值调整的Y电动机皮带的实际张力，出品时：260±50N,在市场重新调整时：190N以上。
（注2）Y电动机皮带的调整时，旋转皮带轮并测量数处（至少5处以上）的张力，其测量值应在规定的范围内。
功能的作用（规格调整值的意义）
与贴装·吸附位置的稳定时间（稳定特性）有关，并且直接影响贴装精度。
故障发生纪录
日期 发生时期 内容 处理对策
预想故障（由于规格调整值的不恰当而产生的故障）
CDE
1.贴装精度的下降。
CDE
2.吸附错误的发生。
CDE
3.因吸附不良而产生芯片跳起，激光器错误的发生。
CDE
4.启动及停止时的不稳定。
CDE
CDE
对象零件
CDE
NO.
货号 品名 相关质量特性
CDE
①
40000732 YB皮带 变更纪录
②
40000717 同步皮带YB 日期
NO.
内容
③
2003/10/1 新增
④
⑤
⑥
⑦
⑧
⑨
⑩
5-1
X电动机皮带
后部
Y轴
Y皮带
Y皮带
前部
