8 – 37
8-2-2-11. マルチステーションライン
マルチステーションラインマルチステーションライン
マルチステーションライン

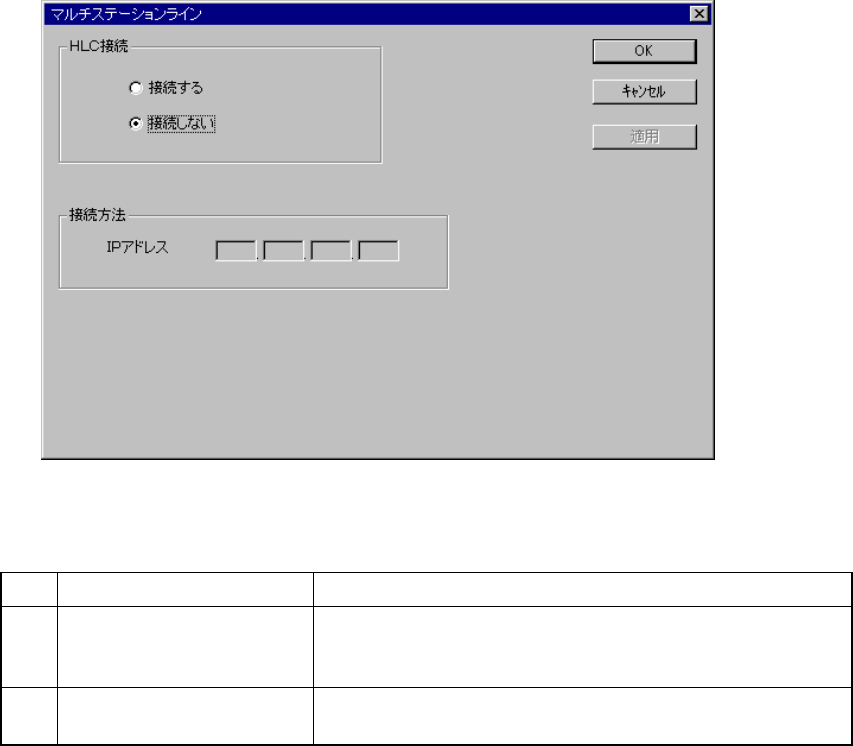

マルチステーションラインを選択すると、図 8-2-2-11-1 のマルチステーションライン設定のダイア
ログが表示されます。
図
図図
図 8-2-2-11-1
マルチステーションラインの設定ダイアログ画面
マルチステーションラインの設定ダイアログ画面マルチステーションラインの設定ダイアログ画面
マルチステーションラインの設定ダイアログ画面
(1) 設定項目
No. 項目 設定する内容
1 ＨＬＣ接続 ＨＬＣに汎用機、チップ機，接着剤塗布機を複数接続し、マルチ
ステーションラインを構成する場合に、本装置がＨＬＣに接続さ
れていることを設定します。
2 ＩＰアドレス ＨＬＣと各ステーションは、ネットワーク接続をするため、各ス
テーションにＩＰアドレスを設定します。
(2) 設定方法
① ＨＬＣ接続
ラジオボタンにより、ＨＬＣに接続するか、しないかを設定します。
（デフォルト値は、設定しない）
② 接続方法（ＩＰアドレス）
ＩＰアドレスの各フィールドは、０∼２５５の値で設定ができます。ステーション間
で同一の値を設定することはできません。
但し、全フィールドを０に設定はできません。
ＩＰアドレスは、ＨＬＣの固定値となります。
“ＨＬＣ接続”のボックスで、“接続する”を選択した時は、ＩＰアドレスの各フィ
ールドを０∼２５５の値に設定して下さい。範囲外の値が入ったまま、本ダイアログ
を終了することはできません。
8 – 38
8-2-2-12. 基板搬送
基板搬送基板搬送
基板搬送
基板搬送を選択すると，図 8-2-2-12-1 の基板搬送設定ダイアログが表示されます。
図
図図
図 8-2-2-12-1
基板搬送の設定ダイアログ画面
基板搬送の設定ダイアログ画面基板搬送の設定ダイアログ画面
基板搬送の設定ダイアログ画面
それぞれのタブをクリックすることで、
「基板搬送」「バックアップテーブル」が指定できます。
8-2-2-12-1. 基板搬送
基板搬送基板搬送
基板搬送
「基板搬送」のタブをクリックすると，図 8-2-2-12-1 の「基板搬送」設定ダイアログが表示されま
す。また基板搬送の初期画面は「基板搬送」が選択されます。
(1) 設定項目
No. 項目 設定する内容
1 延時間選択 センサ遅延時間の設定方法を設定します。
2 遅延の単位
基板搬送の基板センサ遅延で設定した値の単位を設定します。
3 標準 全センサに対する遅延時間設定を行います。
4 オプション センサ個別の遅延時間設定を行います。
5 再クランプ時のＳＴＯＰ
センサ ＯＦＦ
再クランプのＳＴＯＰセンサ ＯＦＦ検知まで逆転時の連続ＯＦＦ
時間を設定します。
6 Ready In 信号遅延時間 Ready In 信号遅延時間を設定します。
8 – 39
(2) 設定方法
① 延時間選択
ラジオボタンによりセンサ遅延時間の設定方法を変更します。
標準 全センサに対して共通の遅延時間設定を行います。
オプションセンサ 個別に遅延時間設定を行います。
② 遅延単位
ラジオボタンにより，遅延の単位を設定します。
”時間”を選択すると，基板搬送センサ遅延で設定した値を ms として扱い，遅延します。
”長さ”を選択すると，基板搬送センサ遅延で設定した値を mm として扱い，遅延します。
単位を切り替えると①の内容はクリアされます。
③ 基板搬送センサ遅延時間
・ 各入力フィールドには以下に示すセンサ遅延時間を設定します。
a.
“標準”を選択時には、全てのセンサＯＦＦを確定する為のＯＦＦ時間
b.
“オプション”を選択時には、各センサＯＦＦを確定する為のＯＦＦ時間
c. “再クランプ時のＳＴＯＰセンサ ＯＦＦ”は再クランプのＳＴＯＰセンサＯＦＦ
検知まで逆転時の連続ＯＦＦ時間
・ “標準”及び“オプション”は下記の範囲で設定できます。(デフォルト値は 0)
a. 単位が時間の時
0∼2500ms(MSP の設定が 400mm/s の場合)
0∼3300ms(MSP の設定が 300mm/s の場合)
b. 単位が長さの時
0.00∼1000. 00mm
・ “再クランプ時のＳＴＯＰセンサ ＯＦＦ”は下記の範囲で設定できます。
(デフォルト値は 0)
a. 単位が時間の時
0∼5000ms
b. 単位が長さの時
0.00∼200. 00mm
④ Ready In 信号遅延時間
・0∼3００の値で設定ができます。（デフォルト値は０）
・ 単位は，sec 固定
注意
注意注意
注意 :
