14 - 29 14-4-5. ボールねじとリニアウ ボールねじとリニアウ ボールねじとリニアウ ボールねじとリニアウ エ エ エ エ イ（ヘッド部） イ（ヘッド部） イ（ヘッド部） イ（ヘッド部） ボールねじとリニアウ エ イのレールにグリス (C グリス ) を薄く塗布して下さい。 スプラインシャフト軸ににグリス (C グリス ) を薄く塗布して下さい。 塗布後は， Z 軸を手で動かしてグルスを充分なじませて下さい。 なじんだ後、余…
14 - 28
14-4-2. 搬送スクリューシャフト（シャフト）
搬送スクリューシャフト（シャフト）搬送スクリューシャフト（シャフト）
搬送スクリューシャフト（シャフト）
スクリューシャフト（左右２箇所）
＊印全面にグリスを塗布します。
危険
不意の起動による事故を防ぐため，電源を切ってから行って下さい。
14-4-3. 搬送ガイドシャフト
搬送ガイドシャフト搬送ガイドシャフト
搬送ガイドシャフト
ガイドシャフト（左右２箇所）
ガイドシャフト全面にグリスを塗布します。
危険
不意の起動による事故を防ぐため，電源を切ってから行って下さい。
14-4-4. 基板ストッパ部
基板ストッパ部基板ストッパ部
基板ストッパ部
＊印穴部にグリス油を注油します。
*
危険
不意の起動による事故を防ぐため，電源を切ってから行って下さい。
スクリューシャフト
スクリュー
ガイドシャフト
14 - 29
14-4-5. ボールねじとリニアウ
ボールねじとリニアウボールねじとリニアウ
ボールねじとリニアウ
エ
エエ
エ
イ（ヘッド部）
イ（ヘッド部）イ（ヘッド部）
イ（ヘッド部）
ボールねじとリニアウ
エ
イのレールにグリス
(C
グリス
)
を薄く塗布して下さい。
スプラインシャフト軸ににグリス
(C
グリス
)
を薄く塗布して下さい。
塗布後は，
Z
軸を手で動かしてグルスを充分なじませて下さい。
なじんだ後、余分なグリスを飛散防止のため拭き取ってください。
① ボ-ルねじ
② リニアウ
エ
イ
③ スプラインシャフト
危険
不意の起動による事故を防ぐため，電源を切ってから行って下さい。
①
②
③
注意
注意注意
注意
:
グリス
(
Ｃグリス
)
以外のグリスを塗布しないで下さい。
異なるグリスと混ざると，グリスが分離して垂れてくる
場合があります。
14 - 30

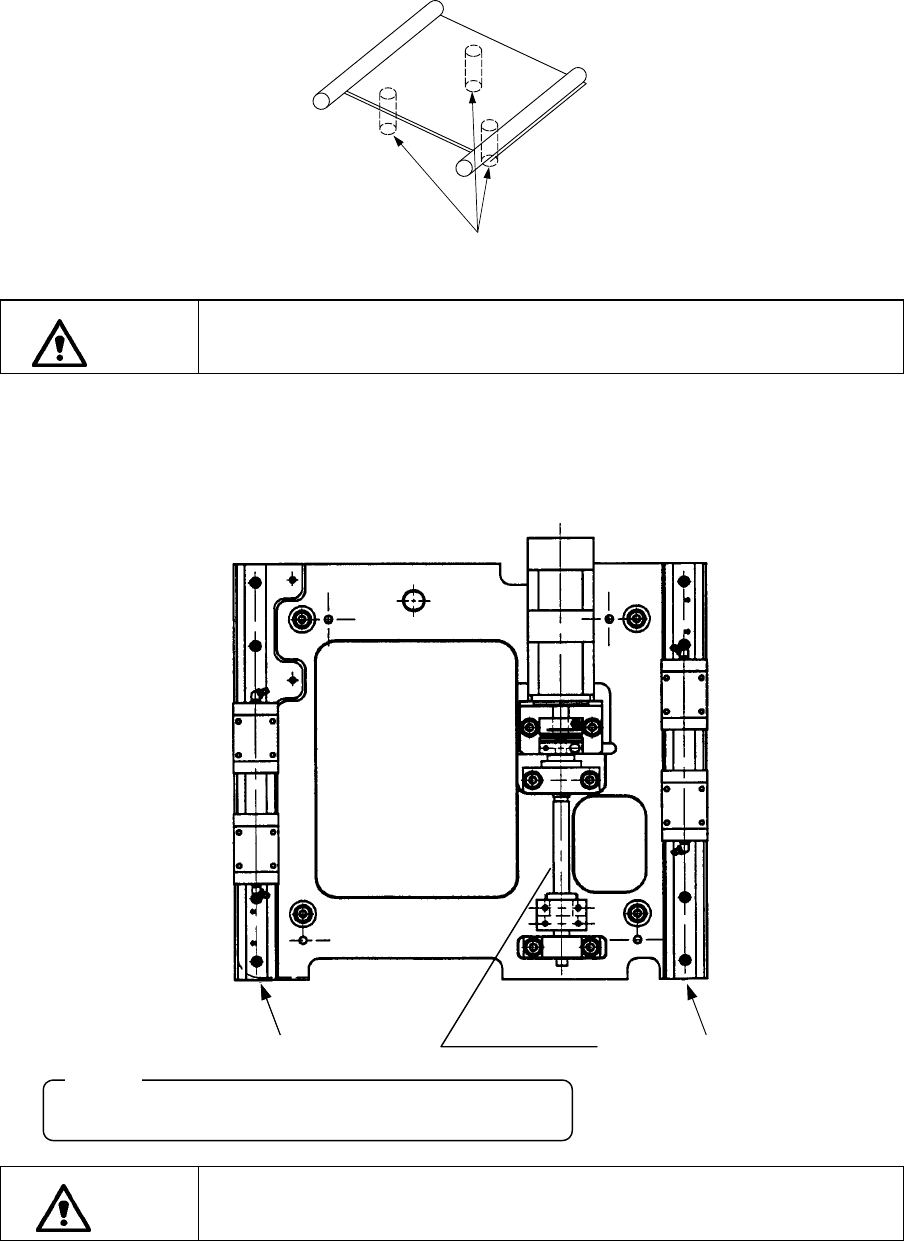

14-4-6. バックアップテーブル
バックアップテーブルバックアップテーブル
バックアップテーブル
＊
印ボールねじ軸３箇所全面にグリスを塗布します。
バックアップテーブルを手で持ち上げて両脇から塗布します。
危険
不意の起動による事故を防ぐため，電源を切ってから行って下さい。
14-4-7. 基板搬送
基板搬送基板搬送
基板搬送可動テーブル
可動テーブル可動テーブル
可動テーブル
ボールねじ・ＬＭガイド
ボールねじ・ＬＭガイドボールねじ・ＬＭガイド
ボールねじ・ＬＭガイド
グリス
(C
グリス
)
以外のグリスを塗布しないで下さい
危険
不意の起動による事故を防ぐため，電源を切ってから行って下さい。
注意
注意注意
注意
:
グリス
(C
グリス
)
グリス
(C
グリス
)
グリス
(C
グリス
)
