9-2-2. ヘッドデバイス制御
ヘッドデバイス制御ヘッドデバイス制御
ヘッドデバイス制御
［制御（C
）］［ﾍｯﾄﾞ（Ｈ）］［ﾍｯﾄﾞﾃﾞﾊﾞｲｽ制御（D）...］を選択すると、下記のヘッドデバイス制
御のダイアログが表示されます。

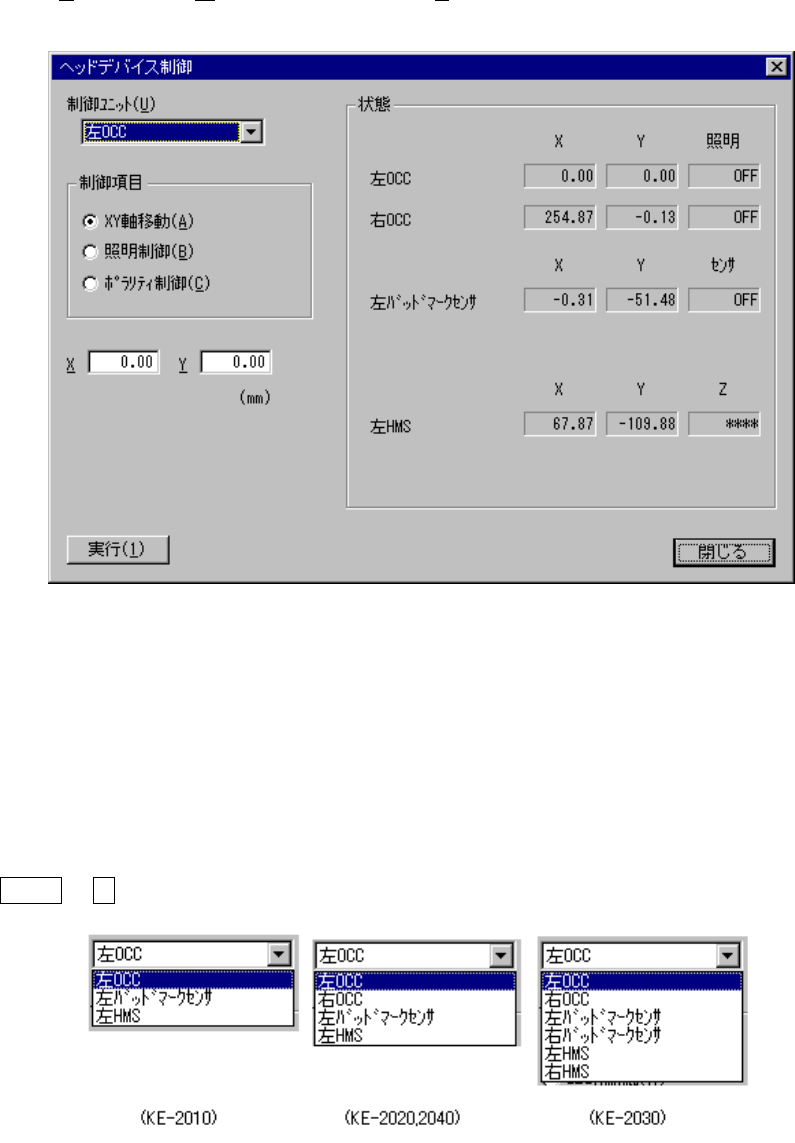

図
図図
図 9-2-2
ヘッドデバ
ヘッドデバヘッドデバ
ヘッドデバス制御ダイアログ
ス制御ダイアログス制御ダイアログ
ス制御ダイアログ
(1) 制御ユニット
制御対象ユニットをコンボボックスにより選択します。
ＭＳパラメータの“オプション”設定でチェックされていない（装着されていない）ユニットは、
選択できません。
マシンセットアップの“使用ユニット”での設定には影響しません。
（チェックされていない（使用しない）ユニットも選択可能）
Ａｌｔ + ↓キーで、下記の一覧表が表示されます。
9 - 12

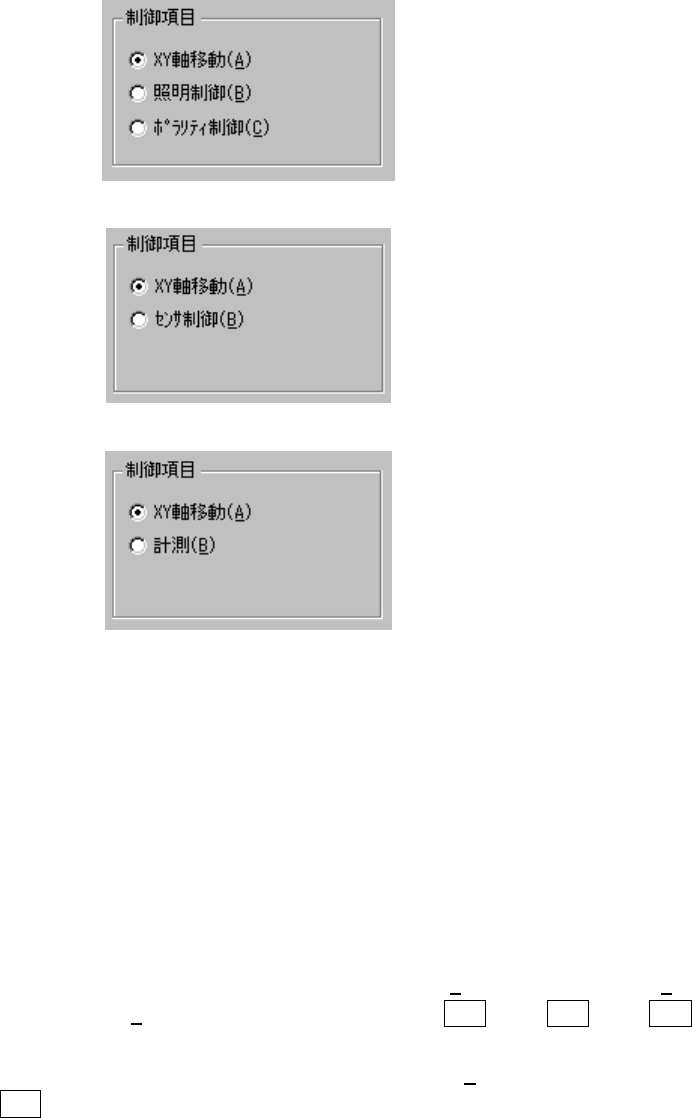

(2) 制御項目
制御項目をラジオボタンにより選択します。
制御項目選択のラジオボタンは制御ユニットにより異なります。
① OCC
② バッドマークセンサ
③ HMS
(3) 制御ボタン
制御ボタンにより制御項目を実行します。
制御ボタンの表示は、制御項目により異なります。
① 制御ユニットで OCC を選択したときの制御方法
1) XY 軸移動
ヘッド制御の XY 軸移動と同様です。
2) 照明制御
OCC の照明の ON／OFF を制御します。
制御項目の“照明制御”がチェックされているときに＜ON（1
）＞ボタン、＜OFF（2）
＞ボタン、＜ON／OFF（3
）＞ボタンを選択するかまたは、Ｆ３キー、Ｆ４キー、Ｆ５
キーを押して制御します。
制御項目の“照明制御”がチェックされているときに＜設定（4
）...＞ボタンを選択する
かまたは、Ｆ６キーを押すと、照明設定ダイアログが表示されます。
9 - 13
図
図図
図 9-2-3
照明設定ダイアログ
照明設定ダイアログ照明設定ダイアログ
照明設定ダイアログ
3) 光量
スライドバーを動かして光量を設定します。
矢印キー、PgUp キー、または PgDn キーでスライドバーを動かせます。
＜OK＞ボタンを選択すると、次回から設定された内容で照明を ON します。
＜キャンセル＞ボタンを選択すると、設定された内容は無効になります。
照明の状態表示は、制御完了時に更新されます。
4) ポラリティ制御
OCC のポラリティの正／逆を制御します。
制御項目の“ポラリティ制御”がチェックされているときに＜正（1
）＞ボタン、＜逆（2）
＞ボタン、＜正／逆（3
）＞ボタンを選択するかまたは、Ｆ３キー、Ｆ４キー、Ｆ５キ
ーを押して制御します。
② 制御ユニットでバッドマークセンサを選択したときの制御方法
1) XY 軸移動
ヘッド制御の XY 軸移動と同様です。
2) バッドマークセンサのセンサの ON／OFF を制御します。
制御項目の“センサ制御”がチェックされているときに＜ON（1
）＞ボタン、＜OFF（2）
＞ボタン、＜ON／OFF（3
）＞ボタンを選択するかまたは、Ｆ３キー、Ｆ４キー、Ｆ５
キーを押して制御します。
センサの状態表示は、制御完了時に更新されます。
