13 - 32 （（（（ 4 4 4 4 ）測定可能範囲）測定可能範囲）測定可能範囲）測定可能範囲測定可能範囲は１ mm 以内で、これを超えるとエラーとなります。図図図図 13-13-3-1 部品測定可能範囲部品測定可能範囲部品測定可能範囲部品測定可能範囲（（（（ 5 5 5 5 ）計測リトライ）計測リトライ）計測リトライ）計測リトライ計測エラーが発生したときの再計測の回数を設定する事ができま…

13 - 31

13-13-3.仕様概要

仕様概要仕様概要

仕様概要

（１）対象部品

（１）対象部品（１）対象部品

（１）対象部品

QFP、

、、

、SOP､

､､

､BGA,コネクタ

コネクタコネクタ

コネクタ

※

※※

※

VCS

にて認識した場合に限ります。ﾎﾞｰﾙ部品(BGA)は､認識種別が全ﾎﾞｰﾙの指定(全ﾎﾞｰﾙ基板､全ﾎﾞｰ

ﾙｾﾗﾐｯｸ)の場合に限ります｡また､汎用ビジョンで作成された部品は適用外とします｡

（２）分解能、精度

（２）分解能、精度（２）分解能、精度

（２）分解能、精度

① 分解能：１μｍ

② 精度：±２０μｍ（JUKI 標準ゲージ測定時）

コンタクトプローブの接触痕等により端子に傷のある部品またリード部品にお

いて端子面の形状が矩形でない場合、測定面の形状がの形状が平面でない場合は､正

確に判定する事ができない場合があります。

（３）測定モード、部品寸法

（３）測定モード、部品寸法（３）測定モード、部品寸法

（３）測定モード、部品寸法

測定モードは標準モードと高精細モードがあります。標準モードは 80mm／ｓ，高精細モードは 20mm

／ｓにてセンサ上を走査します。

以下にモード別の測定可能な部品緒言を示します。

表

表表

表 13-13-1 測定モード別の部品寸法

測定モード別の部品寸法測定モード別の部品寸法

測定モード別の部品寸法

項目

標準モード高精細モード

ピッチ

0.4mm 以上 0.3mm 以上

リード幅

0.18mm 以上 0.12mm 以上

リード長

0.5mm 以上 0.5mm 以上

一括

26mm×100mm 以下 26mm×50mm 以下

リード部品

部品

サイズ

分割

50mm×100mm 以下 50mm×50mm 以下

ピッチ 0.81mm 以上 0.5mm 以上

リード径

0.51mm 以上 0.3mm 以上

一括

26mm×100mm 以下 26mm×50mm 以下



ボール部品

部品

サイズ

分割

50mm×100mm 以下 50mm×50mm 以下

◆ 標準モードと高精細モードの切り替え時に、ポリゴンミラーの回転速度切り替えに

“3”秒を要します。従って、標準モードと高精細モードを用いる部品が混在する生

産は、切り替えを行うため生産タクトに影響を及ぼします。

◆ ガルウィングリードはフット部のリード長さが 30mm 以上を示します。

◆

◆◆

◆

部品高さ：

機種 KE-2020 KE-2040

部品高さ(MAX） 12mm 20mm 25mm

但し、長辺：50mm 以下、短辺：45mm 以下の時に適用されます。

＊ [上記部品寸法を超えた時は、“部品高さ：最大 8mm”となります。］

13 - 32

（

（（

（4

4）測定可能範囲

）測定可能範囲）測定可能範囲

）測定可能範囲

測定可能範囲は１mm 以内で、これを超えるとエラーとなります。

図

図図

図 13-13-3-1 部品測定可能範囲

部品測定可能範囲部品測定可能範囲

部品測定可能範囲

（

（（

（5

5）計測リトライ

）計測リトライ）計測リトライ

）計測リトライ

計測エラーが発生したときの再計測の回数を設定する事ができます｡マシンセットアップにて

設定ができます)

（

（（

（6

6）測定入力パラメータ

）測定入力パラメータ）測定入力パラメータ

）測定入力パラメータ

① 測定時のコプラナリティ判定値

② 電極サイズ：幅、長さ(リード部品のみ)

③ リード光沢情報：光沢なし/通常/光沢あり(リード部品のみ)

④ リード明るさ閾値

⑤ 測定時のレーザ強度：０∼７

⑥ 測定高さオフセット

⑦ スキャン位置オフセット（リード先端からの計測位置）(リード部品のみ)

⑧ ＡＧＣ：０∼５

⑨ 測定モード



（

（（

（7

7）測定結果出力

）測定結果出力）測定結果出力

）測定結果出力

① 設定値に対する良否判定

② 全端子の高さ情報及び良否判定

（

（（

（8

8）レーザー強度

）レーザー強度）レーザー強度

）レーザー強度

レーザ：クラス１（JISC6802､IEC60825-1）

850nm 赤外半導体レーザ（不可視光）

1mm

13 - 33

13-13-4.操作方法

操作方法操作方法

操作方法

コプラナリテイ検査を行うには、メイン画面より「セットアップ」を起動し、各画面の設定を行

います。

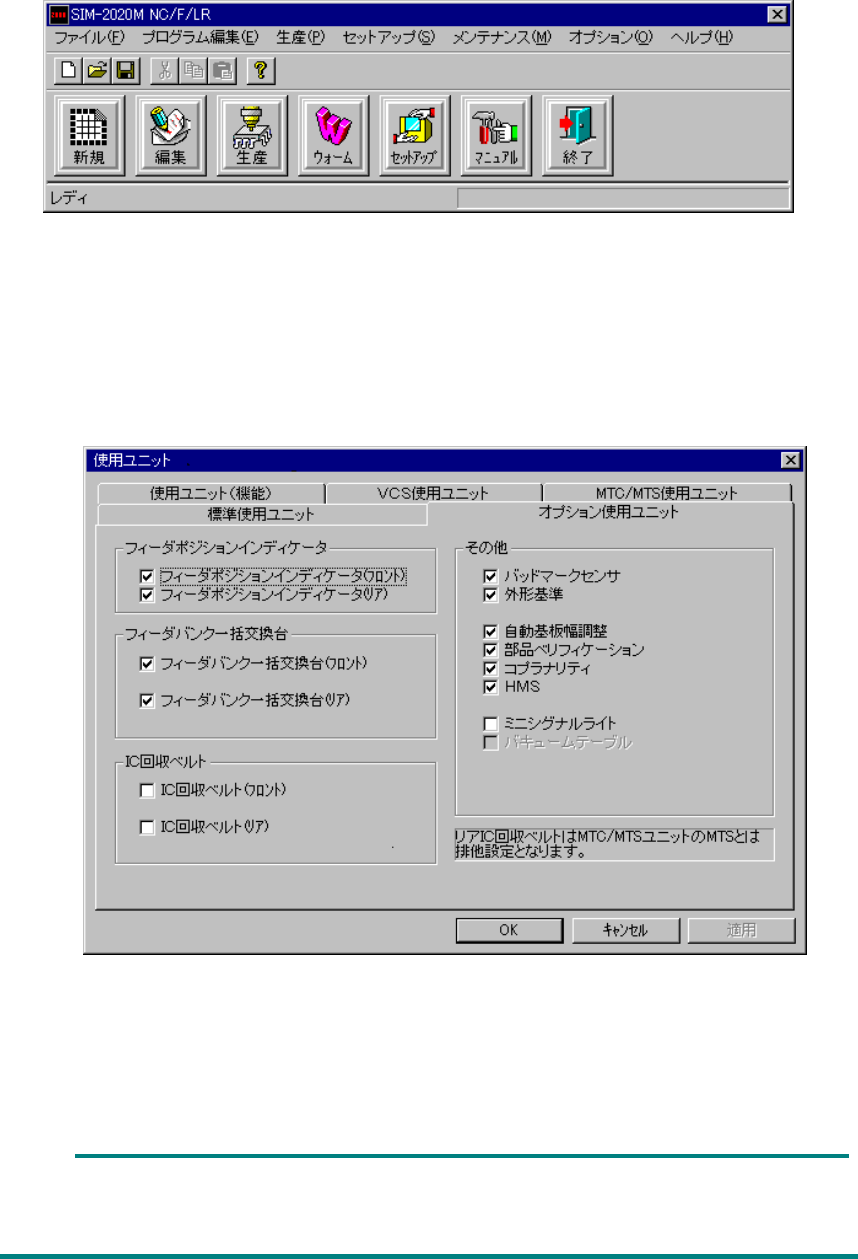

図

図図

図 13-13-4-1 メイン画面

メイン画面メイン画面

メイン画面

13-13-4-1.マシンセットアップ

マシンセットアップマシンセットアップ

マシンセットアップ

メニューバーより［セットアップ］→［マシンセットアップ］→［設定グループ］→［使用ユニ

ット］を選択します。

［詳細は、（第 8 章マシンセットアップ＜8-2-2-10-2. オプション使用ユニット＞）参照］

図

図図

図 13-13-4-2 使用ユニットダ

使用ユニットダ使用ユニットダ

使用ユニットダイアログ

イアログイアログ

イアログ

 ［その他］項目のチェックボックス＜コプラナリティ＞が、チェックされている事を確

認して下さい。

確定したら，＜ＯＫ＞を押下します。また，設定を行わない場合は，＜キャンセル＞を

押下します。




