5. 生产 SYS-AIMEX-9.0S 116 AIMEX 系统手册 5.4.3 供料器的更换（料盘单元 -LT）使用安装在料盘单元 -LT 中的供料器供应元件的时候，如果生产中发生料尽时，就会显示供料器更换向导画面。供料器的安装方法与安装到料站平台时的方法相同。请将供料器正确地插入到料盘单元 -LT 的供料器料槽内。连接了料盘单元 -LT 的模组的向导画面在连接着料盘单元 -LT 的模组中，当料盘元件和供料…

SYS-AIMEX-9.0S 5. 生产

AIMEX 系统手册 115

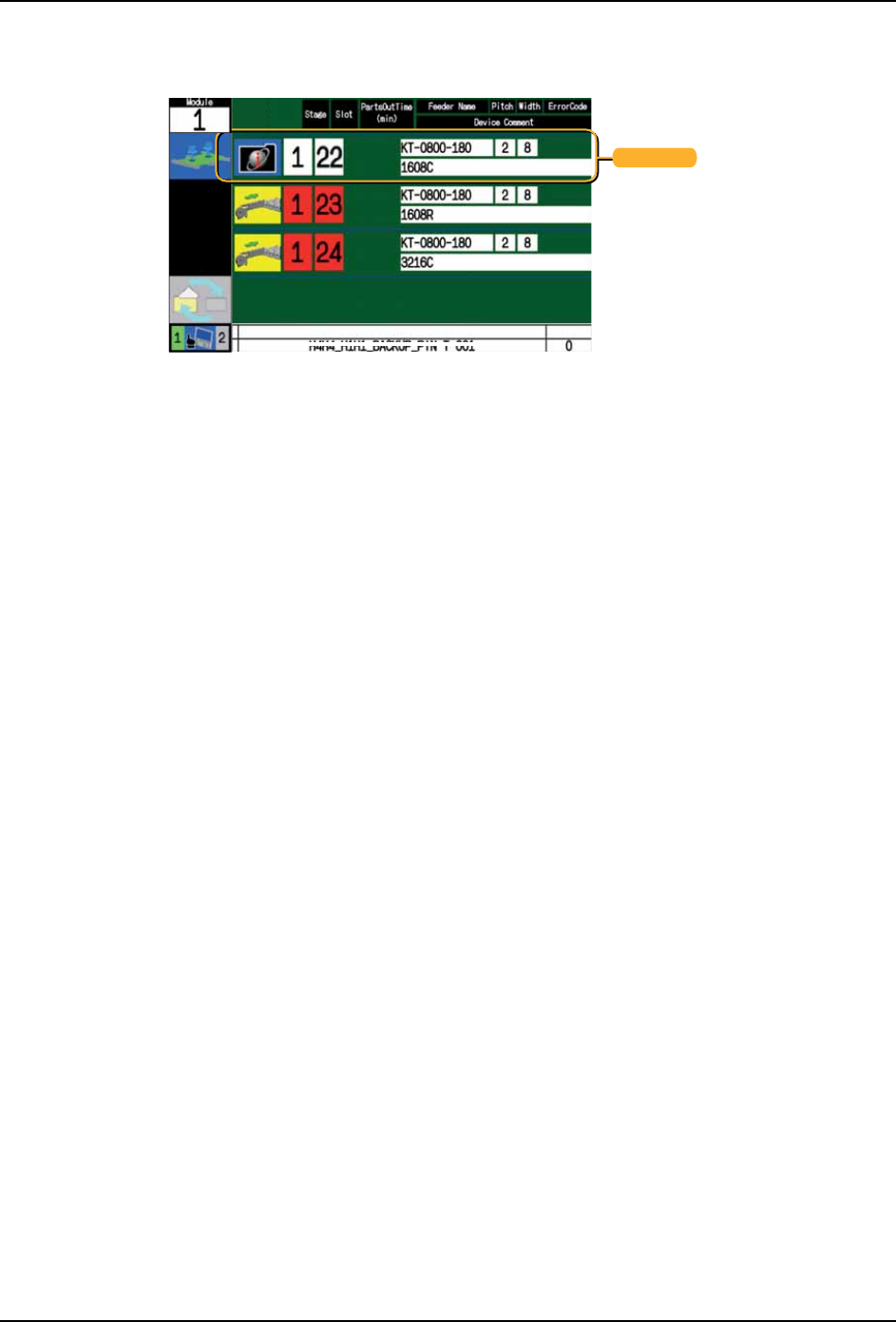

安装供料器后，按下正面门的安装按钮，就会在向导画面上显示安装结束的料槽信息。再次

按下后，安装信息的显示就会消失。

30SYS-0149E

ᅝ㺙ֵᙃ

᭭ῑ

1R

կ఼᭭ৡ

䗕᭭䯈䎱

᭭ᏺᆑᑺ

᭭キ⊼㾷

կ᭭ᑇৄ

1R

[8]:

PP

ᆑᑺⱘ㒌᭭ᏺ੠य़㒍ᓣ᭭ᏺ

[8PB]:

PP

ᆑᑺⱘ咥㡆᠕ᑇ᭭ᏺ

brirmy6p

Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK

5. 生产 SYS-AIMEX-9.0S

116 AIMEX 系统手册

5.4.3 供料器的更换（料盘单元 -LT）

使用安装在料盘单元 -LT 中的供料器供应元件的时候，如果生产中发生料尽时，就会显示供

料器更换向导画面。

供料器的安装方法与安装到料站平台时的方法相同。请将供料器正确地插入到料盘单元 -LT

的供料器料槽内。

连接了料盘单元 -LT 的模组的向导画面

在连接着料盘单元 -LT 的模组中，当料盘元件和供料器元件都发生料尽时，料盘元件补充向

导被优先显示。这时，请完成料盘元件的补充，或者按下操作面板的箭头键（左），切换到

供料器安装向导。

当上下任意一个料盘箱完成补充，变得能够生产时，就会显示供料器元件补充的示意图。这

时，请按下操作面板的箭头键（左），切换到供料器安装向导画面。

30SYS-0150aS

᭭ῑ

1R

կ఼᭭ৡ

䗕᭭䯈䎱

᭭ᏺᆑᑺ

᭭キ⊼㾷

կ᭭ᑇৄ

1R

᭭ῑֵᙃ

կ఼᭭᭭ῑЎ

1R̚1RǄ

30SYS-0151E

ᅠ៤ϸ᭭Ⲭㆅⱘ㸹ܙ

៪㗙ˈᣝϟㆁ༈䬂˄Ꮊ˅

᭭Ⲭܗӊ㸹ܙ৥ᇐ

30SYS-0152E

կ఼᭭ᅝ㺙৥ᇐ

կ఼᭭ܗӊ㸹ܙ৥ᇐ

brirmy6p

Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK

SYS-AIMEX-9.0S 5. 生产

AIMEX 系统手册 117

5.4.4 运用动态次料站功能时的供料器更换

使用动态次料站（Dynamic alternate feeder）时，如果生产中的供料器出现料尽，吸取

点就会转换到安装在别的料槽上的替代供料器，使生产能够继续进行。

备注 )使用动态次料站时，需要 Fujitrax verifier。

动态次料站的运用存在 2 种模式。模式的设定在 Fujitrax 中进行。

更换供料器

1. 在机器的操作画面或 KIT Manager 状态画面、KIT Handy 的元件状态列表中确认料尽的

预告显示。

2. 将同种类型元件的新料卷安装到其他供料器上。

3. 使用 KIT Manager 或 KIT Handy 执行验证。（将供料器安装到料站上后，机器马上对安

装在供料器上的元件进行判别）。

备注 )如果要安装与初始元件不同元件号码的元件时，请创建另外的 ID。

4. 请将验证完毕的次供料器安装到空料槽上。

5. 请确认安装完毕的料槽的绿色 LED 亮灯。此意味着次料站已经 Set OK。

6. 当生产中的供料器（初始供料器）发生料尽时，因为吸取点会转换到次供料器，所以请

卸下初始供料器。此时，次供料器侧的料槽的红色 LED 亮灯，变成 RemovableFeeder。

备注 )如果安装了多个次供料器时，全部变成 RemovableFeeder。

从这里开始，根据动态次供料器的模式设定，操作步骤变得不同。

Setting Description

Look For Removable 是一种当生产中的初始供料器处于料尽预告等的

警告状态或者不能吸取元件的状态时，能够使用

次供料器的模式。

Keep Alt Feeder 是一种与生产中的初始供料器的状态无关，能够

使用次供料器的模式。

brirmy6p
