5. 生产 SYS-AIMEX-9.0S 148 AIMEX 系统手册 5. 完成所有的补充后，就会显示按下 CO MPLETE 按钮的向导画面。 6. 请放下托架挡块。 7. 请关闭正面门，按下 COMP LETE 按钮。开始生产。 备注 )请轻轻关闭正面门，以免料盘单元 -M 受到冲击。 30SYS-0177a LOCK ENABLE Module 1 12 6<66 ᭭Ⲭᣵഫ 30SYS-0179 brirmy…
SYS-AIMEX-9.0S 5. 生产
AIMEX 系统手册 147

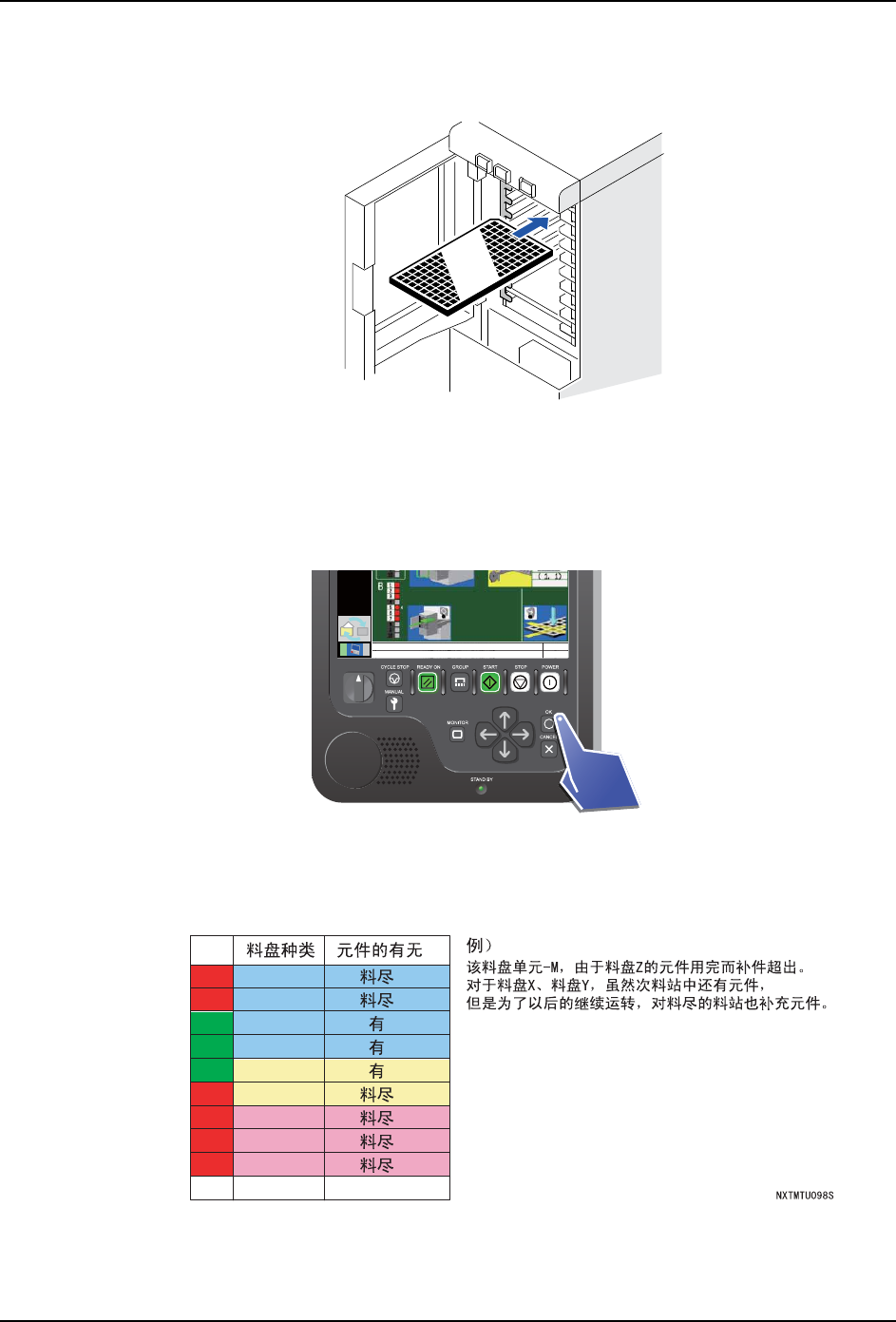

将料盘元件插入料槽
1. 在作业向导画面上确认料槽位置，安装料盘。
注意 )在将料盘放置到料槽时，请轻轻放置以免产生冲击。另外，请不要使料盘接触到料槽
最里面的挡块。如果接触，请将料盘退回一些。
2. 如果需要指定料盘元件的吸取开始点时，请在这里设定。请参照 "4.7.3 指定料盘元件
的吸取开始点 "。
3. 在选择了已补充的料槽的状态下，请按下 OK 按钮。
4. 如果有其他料槽的料盘更换的向导，请重复此前的作业。
a. 此时，不仅是出现停止原因的料槽，对于其他的料槽，如果料尽，也请安装新的料
盘。
b. 对于料尽的料槽，如果不需要补充时，请取出空料盘。
30SYS-0176
30SYS-0790
LOCKENABLE
12
Slot
01
02
03
04
05
06
07
08
09
10
X
X
X
X
Y
Y
Z
Z
Z
brirmy6p
brirmy6p
Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK
Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK
5. 生产 SYS-AIMEX-9.0S
148 AIMEX 系统手册
5. 完成所有的补充后，就会显示按下 COMPLETE 按钮的向导画面。
6. 请放下托架挡块。
7. 请关闭正面门，按下 COMPLETE 按钮。开始生产。
备注 )请轻轻关闭正面门，以免料盘单元 -M 受到冲击。
30SYS-0177a
LOCKENABLE
Module
1
12
6<66
᭭Ⲭᣵഫ
30SYS-0179
brirmy6p
brirmy6p
Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK
Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK
SYS-AIMEX-9.0S 5. 生产
AIMEX 系统手册 149
5.6.3 位置 A 和 B 双方发生料尽时
在按照料盘单元 -M 两侧搭载运用期间，如果在位置 A 和 B 均发生了料尽时，机器变成元件
补充等待状态并停止运转。以下说明这种情况时的操作步骤。
1. 操作画面上显示先发生料尽一侧的补充向导。请根据向导补充料盘元件。
备注 )这里，即使取出空料盘并按下操作面板的 OK 按钮，补充动作也不会结束。
2. 补充结束时机器就会开始重新运转，并变成只是单侧位置的补充等待状态。
备注 )上表表示位置 A 先发生料尽，并进行了补充的情况。
3. 操作画面上显示另一侧的补充向导，因此请根据向导补充料盘元件。至此，完成位置
A、B 的元件补充。
因生产即将结束，想要使用各自料盘单元内剩余的元件继续生产时，请从位置 B（后发生料
尽的一侧）中取出相同种类的料盘，安装到位置 A 中。
安装后，请按下操作面板的 OK 按钮后，在所安装的料盘中执行吸取点指定。详细请参照
"4.7.3 指定料盘元件的吸取开始点 "。
30SYS-0791
A
B
Slot
01
02
03
X
Y
Slot
01
02
03
X
Y
Slot
01
02
03
X
Y
Slot
01
02
03
X
Y
Slot
01
02
03
X
Y
Slot
01
02
03
X
Y
brirmy6p
brirmy6p
