6. 各种功能运用时的操作 SYS-AIMEX-9.0S

198 AIMEX 系统手册

6.18 电路板高度检测功能

测定搬运轨道上搬运电路板的翘曲的功能。

除了对有翘曲的电路板进行安定的元件贴装以外，发生超出公差值的翘曲时，可以事先回避

生产，防止不良电路板的发生。

备注 )此功能可以在搭载 PH2 传感器的机器上使用。

6.18.1 电路板高度检测功能设定步骤

1. 进行 Job 的编辑。设定 Machine Configuration 内的「Module」。详细请参照 AIMEX 系

列编程手册。

6.18.2 电路板高度检测功能的运用

1. 按下操作面板的 START 按钮后开始生产。

2. 电路板高度定位点的读取失败、或者检测到电路板的翘曲超出公差值时，机器异常停

止。

3. 请在解除异常后继续生产。

6.18.3 关于运用时的异常

以下说明在电路板高度检测功能运用中发生异常时的处理方法。

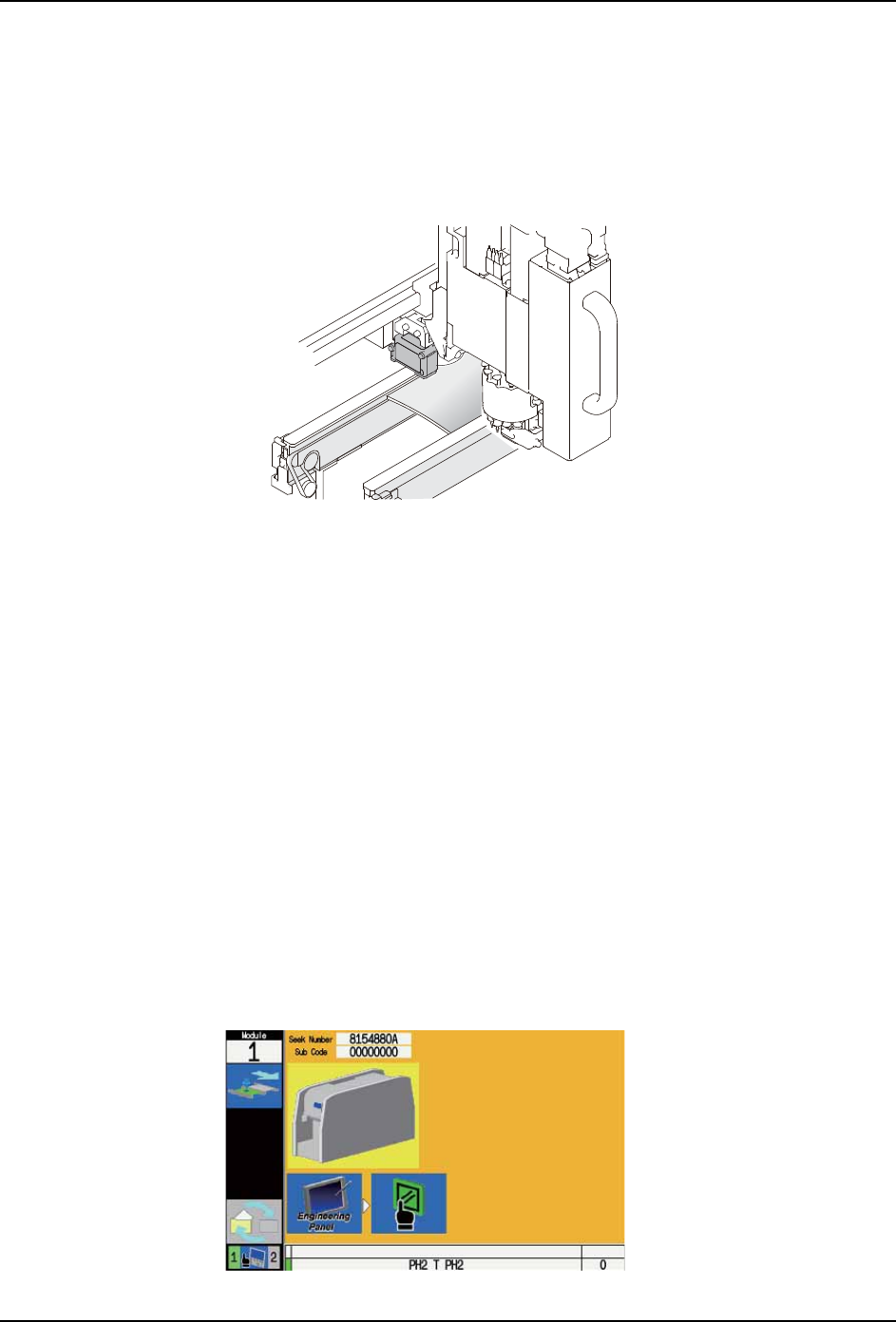

电路板高度定位点读取异常

电路板高度定位点的读取失败、反复进行也不能读取时，机器松开电路板并在操作画面上显

示出异常向导。

30SYS-0827

30SYS-0828

brirmy6p

Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK

SYS-AIMEX-9.0S 6. 各种功能运用时的操作

AIMEX 系统手册 199

a. 按下 MONITOR 按钮，确认摄影的影像。

b. 根据 SeeK Number 和影像，确认电路板高度定位点的位置。

c. 按下 READY ON 按钮。异常画面被解除。

d. 必要时使用 MEdit 进行电路板高度定位点位置的编辑。请将编辑结果反映到 Job。

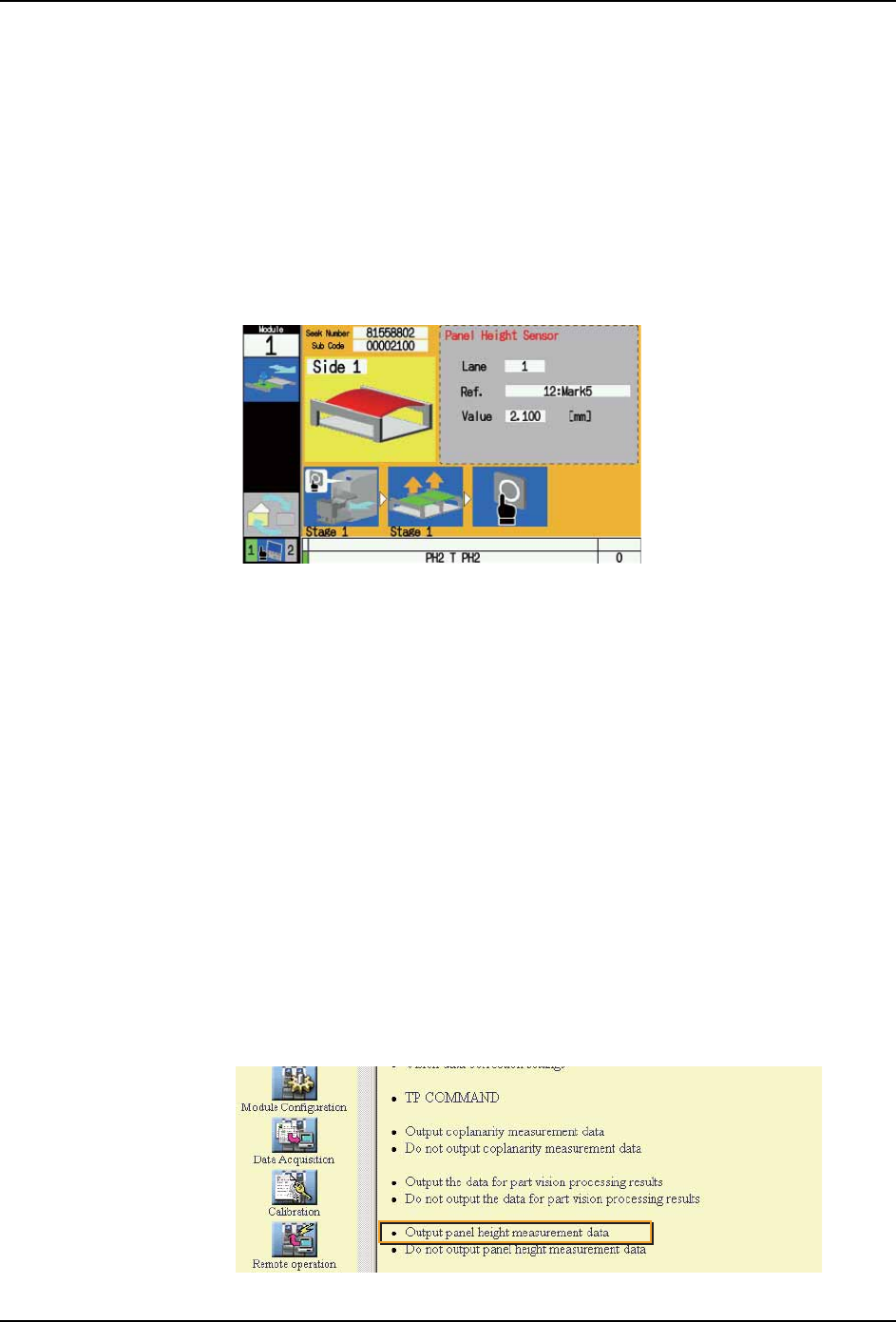

电路板翘曲公差值范围异常

检测到超出公差值的电路板翘曲时，机器松开电路板并在操作画面上显示出异常向导。

备注 )本公司规格的公差值为 ±2.0 mm。

a. 按下 OK 按钮，取出料站托架（或者料盘单元）。

b. 取出电路板。

c. 确认电路板的翘曲。使用支撑销支持时可以修复翘曲时，将电路板返回到搬运轨道。

d. 安装料托架站（或者料盘单元）。

6.18.4 关于电路板高度测定结果数据的输出

通过辅助软件的远程操作，可以将电路板高度测定结果以文本文件的形式输出。

输出数据时

将进行生产的 Job 传送到机器后，进行以下的操作。

1. 辅助软件的机器设定画面上选择对象模组。

2. 从远程操作菜单上，实行「输出电路板高度检测测定数据」的指令。

注意 )实行指令后，至今为止的测定结果数据全部被清除。数据为必要时，请事先取得文件

后再实行指令。

30SYS-0829

30SYS-0831E

brirmy6p

Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK

6. 各种功能运用时的操作 SYS-AIMEX-9.0S

200 AIMEX 系统手册

3. 按下操作面板的 START 按钮。开始生产，电路板高度测定结果数据被自动输出。

备注 )各个通道的测定结果以文本文件形式被保存在基座的存储器中。

但是，即使进行了到此为止的操作，如果机器处于以下状态，则不会输出数据。

·紧接维修保养 ON 之后

·1 个通道上的输出文件量达到 1MB 时

·对各个通道传送异名 Job 后

·紧接复数传送 Job 之后

取得被输出的数据时

按照以下步骤取得电路板高度测定结果数据。

1. 在辅助软件的机器设定画面上选择对象模组。

2. 在机器信息取得菜单上，实行「跟踪取得」指令。

3. 将取得的文件保存在任意文件夹内。

注意 )取得跟踪后，基座存储器中的文件被删除。因为不能恢复文件，请进行管理不要丢失

保存的文件。

4. 保存文件以 lzh 形式被压缩。使用解冻工具解冻文件。电路板高度测定结果的文件名如

下。

通道文件名

1 PanelHeightL1.csv

2 PanelHeightL2.csv
