SYS-AIMEX-9.0S 3. 基本操作
AIMEX 系统手册 29
3.5 显示影像监视器画面
通过影像监视器，能够确认元件相机和定位相机的影像处理动作和影像处理的结果。
注意 )在显示影像监视器期间，机器在影像处理的跟踪模式 ON 的状态下运转。由于在该状态
下影像处理速度降低，因此机器动作的周期时间大约延长 20%。
备注 )切换到影像监视器画面后，操作面板的按钮变成无效。需要按钮操作时，请切换到生
产模式画面。
另外，对于单机械手机器和双机械手机器，影像监视器画面的切换方法不相同。
3.5.1 单机械手机器时的画面切换
在生产画面显示中，按下 MONITOR 按钮后，就会显示监视器画面。
再次按下 MONITOR 按钮后，就会恢复到生产中画面。
30SYS-0122S
生产中画面 影像监视器画面
MONITOR 按钮 MONITOR button
显示元件相机或定位相机的
影像结果。
brirmy6p
brirmy6p
Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK
Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK
3. 基本操作 SYS-AIMEX-9.0S
30 AIMEX 系统手册
3.5.2 双机械手机器时的画面切换
在生产画面显示中，按下 MONITOR 按钮后，显示侧面 1 所处理的影像监视器画面。再次按下
MONITOR 按钮后，就会切换到侧面 2 的影像监视器画面。
再次按下 MONITOR 按钮后，就会恢复到生产中画面。

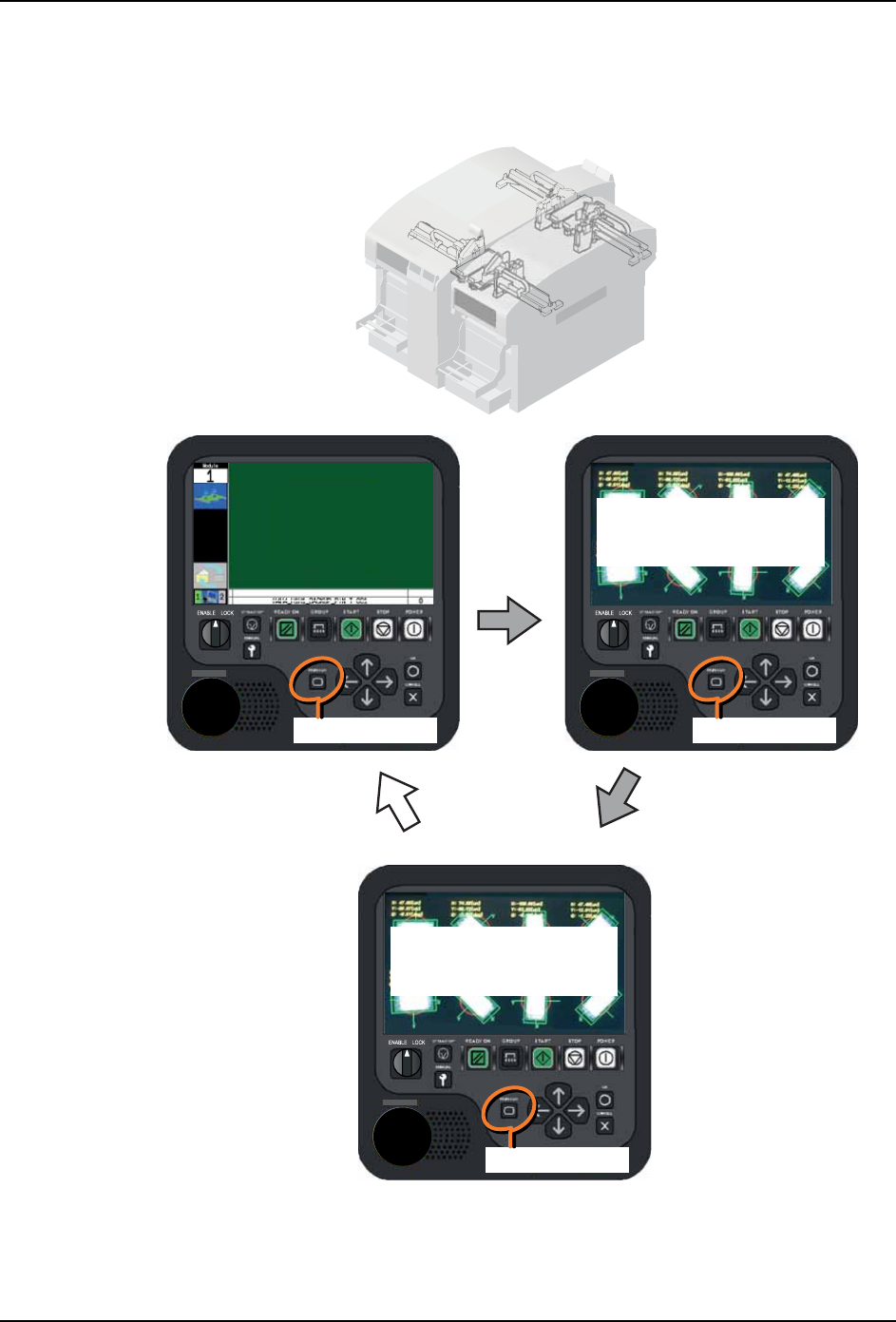

生产中画面 影像监视器画面（侧面1）
MONITOR 按钮 MONITOR 按钮
显示元件相机或定位相机的
影像结果。
30SYS-0123S
影像监视器画面（侧面2）
MONITOR button
显示元件相机或定位相机的
影像结果。
