2. 各部分的名称和功能 SYS-AIMEX-9.0S 20 AIMEX 系统手册 2.3 信号灯 通过 3 色信号的闪烁、亮灯和蜂鸣音，操作者 能够随时知道机器的运转状况。 信号灯被设置在两侧，将各自一 侧的状态告知操作者。 备注 )模组 A 和模组 B 共用 1 个信号灯。因此，紧急度高的模组的状态被优先显示。 对策 优先度 机器状态名 信号灯的显示 （画面 情况） 1 生产线确认中 （执行了 FujiFlexa 的设定确认） 3 …
SYS-AIMEX-9.0S 2. 各部分的名称和功能
AIMEX 系统手册 19

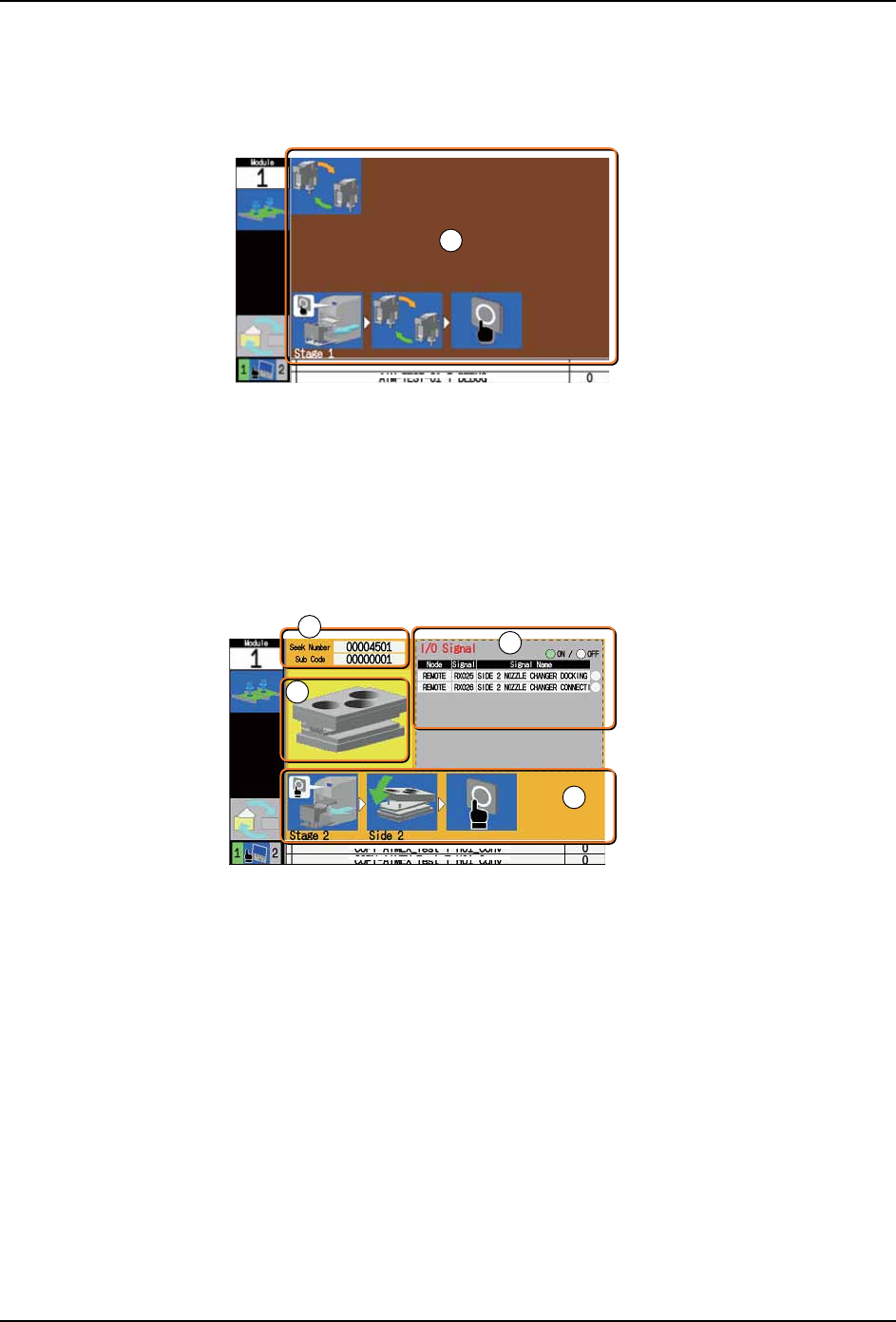

手动指令模式画面
按下操作面板的 MANUAL 按钮后，就会显示手动指令模式画面。手动指令是在进行维修保养
等非生产作业时使用。
手动指令模式时，画面的背景变成茶色。
(A) 作业显示区域
显示指令菜单和对操作者的作业指示。
错误显示画面
发生错误时，显示以下的画面。
显示错误时，画面的背景变成黄色。
(A) 发生错误处
表示发生错误的地方。
(B) 作业显示区域
显示对操作者的各种操作指示。
(C) Seek Number/ Sub Number
用于搜索所发生的错误信息。
(D) 错误信息
显示错误的补充信息，
其他画面
除了以上列举的画面，还能够显示元件相机和定位相机所拍摄的影像。
30SYS-0121E
Example:
Head exchange command
A
30SYS-0106E
B
D
A
C
˄՟˖ఈ㕂ᬒৄ㨑ԡᓖᐌ˅
brirmy6p
brirmy6p
Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK
Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK
2. 各部分的名称和功能 SYS-AIMEX-9.0S
20 AIMEX 系统手册
2.3 信号灯
通过 3 色信号的闪烁、亮灯和蜂鸣音，操作者能够随时知道机器的运转状况。
信号灯被设置在两侧，将各自一侧的状态告知操作者。
备注 )模组 A 和模组 B 共用 1 个信号灯。因此，紧急度高的模组的状态被优先显示。
对策
优先度
机器状态名
信号灯的显示
（画面情况）
1 生产线确认中
（执行了 FujiFlexa 的设定确认）
3 色信号灯全部亮灯
2 操作权锁定中群组操作
（操作权处于锁定中的时候，以同一生产线的其他模组，
按下了 GROUP 按钮。）
3 色信号灯全部熄灯
3 群组操作
（按下了 GROUP 按钮）
3 色信号灯全部亮灯
4 发生了异常
（机器中发生了异常）
红灯闪烁和蜂鸣音
5 两模组都处于睡眠中
（模组 A 和 B 进行了睡眠）
3 色信号灯全部熄灯
6 手动模式
（手动指令执行中，PAM 测定、测试模式的时候）
蓝灯 （绿灯）亮灯
7 生产停止了
（发生了操作者的作业等待、补件极限）
红灯闪烁和蜂鸣音
8 一侧模组处于睡眠中
（模组 A 或 B 进行了睡眠）
蓝灯 （绿灯）闪烁
9 生产还没有开始
（换线中等，生产还没有开始的时候）
蓝灯 （绿灯）闪烁
10 要求操作者进行操作
（生产开始后，等待安装元件的时候）
黄灯闪烁
11 生产即将停止
（存在不能吸取的元件的时候）
红灯闪烁和蜂鸣音
12 产能下降
（存在发生了统计警告的元件的时候）
黄灯亮灯
brirmy6p
brirmy6p
Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK
Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK
SYS-AIMEX-9.0S 2. 各部分的名称和功能
AIMEX 系统手册 21
备注 )关于信号灯的显示，在辅助软件的设定中也存在着能够变更的项目。详细内容请参照
[FUJI 辅助软件操作手册 ]。
2.4 料站显示器
料站显示器的各部分名称如下。
LED 的颜色所表示的料槽状态如下。
13 信息发送中
（进行料尽预告的时候）
黄灯闪烁
14 生产准备动作中
（进行校正的时候）
蓝灯 （绿色）亮灯
15 正在生产
（正在正常地生产）
蓝灯 （绿色）亮灯
16 前后工序等待
（机器的前后工序等待、电路板搬运中的时候）
蓝灯 （绿色）闪烁
对策
优先度
机器状态名
信号灯的显示
（画面情况）
LED 的显示 料槽的状态
红色亮灯
因料尽、吸取失误、影像处理错误等，而没有进行元件吸取
的料槽。
即使在运转中也能够拆下该料槽的供料器。
绿色或黄色亮灯
元件供应中的料槽。
请不要拆下该料槽的供料器。
绿色和黄色亮灯
运用次料站功能，处在元件供应开始前的料槽。
请不要拆下该料槽的供料器。
3 种颜色亮灯
运用贴装元件压下功能时，在元件压下用的顺序中所设定的
料槽。
该料槽不进行元件贴装动作。
30SYS-0802S
בᯏಞᆿ㻻䭤
ᯏ″㕌ਭ
LED
