4. 生产准备 SYS-AIMEX-9.0S
38 AIMEX 系统手册
4.1 传输 Job
Job 就是生产电路板所需的数据。
如果模组中不存在 Job，或者存在与当前生产 Job 所不同的 Job 时，需要传输当前生产 Job。
Job 的传输由 Fuji Flexa 来进行。

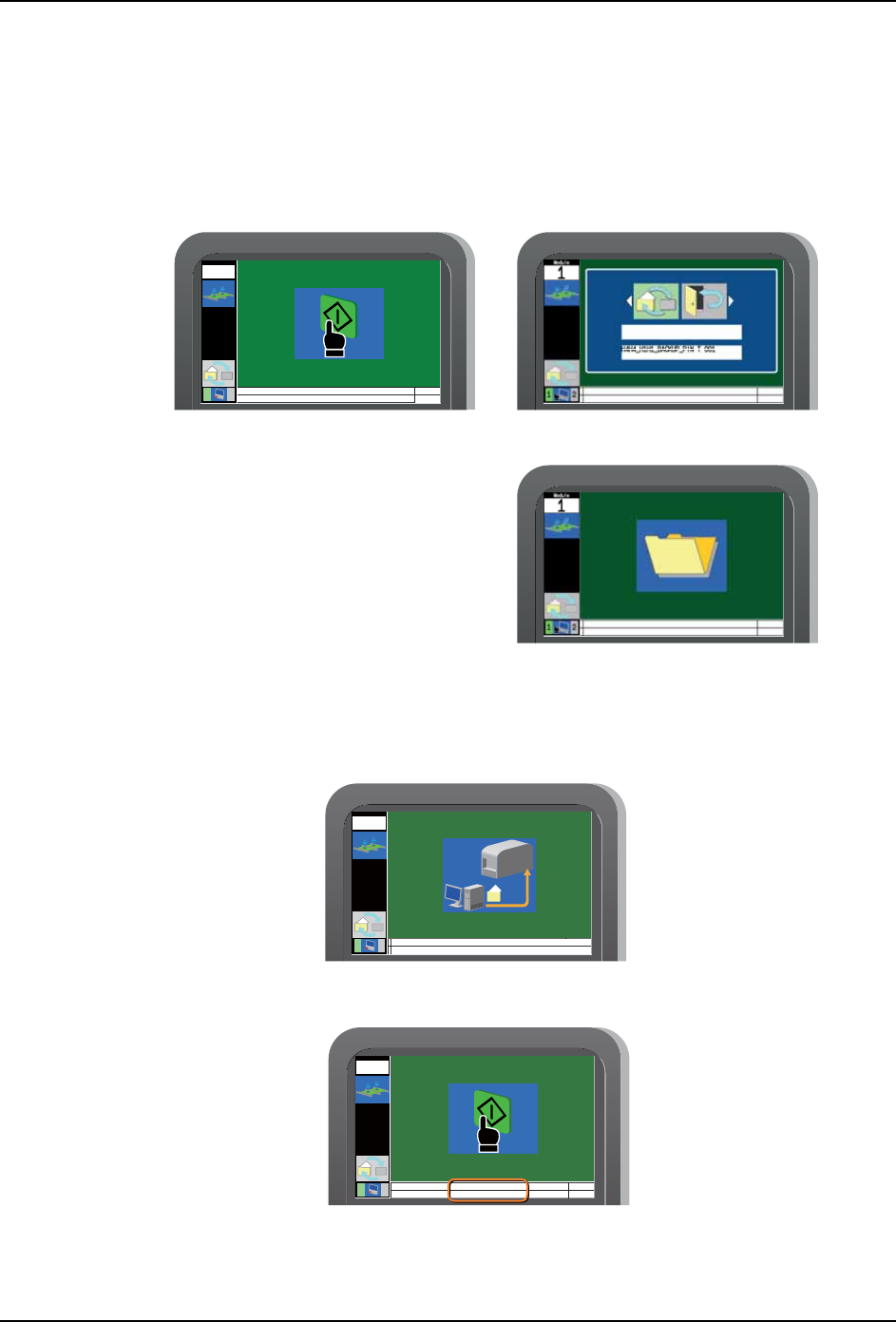

1. 请确认生产线上的所有模组的操作画面是以下画面中的一种。
2. 从 Fuji Flexa 处传输 Job。关于 Job 传输的方法，请参照 [AIMEX 系列编程手册 ]。
备注 )传输期间，操作画面上显示以下的示意图。
3. Job 传输结束后，操作画面上就会显示 Job 名。
备注 )上图是向通道 1、2 传输了各自的 Job 后的画面。
30SYS-0712S
ᓔྟㄝᕙᯊ
㱑✊ϡᄬᔧࠡ-REˈ
Ԛᰃᄬ⫳ѻ乘㑺-REᯊ
᮶≵᳝ᔧࠡ-REˈг≵᳝⫳ѻ乘㑺-REᯊ
Module
1
12
JOB Name Lane_1
30SYS-0713
Module
1
12
JOB Name Lane_1
30SYS-0714
Module
1
12
JOB Name Lane_1
JOB Name Lane_2
brirmy6p
brirmy6p
Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK
Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK
SYS-AIMEX-9.0S 4. 生产准备
AIMEX 系统手册 39
4.2 如何显示各单元的更换向导
请将对应 Job 的单元安装到机器上。按照操作画面上所显示的更换向导，进行操作。
4.2.1 传输 Job 后的更换向导
被安装在机器上的料站托架或元件相机的种类如果与 Job 的内容不一致时，显示更换向导。
需要进行多个更换作业时，在完成一个作业后，画面移动到下一作业向导。
30SYS-0806
LOCKENABLE
Module
1
12
JOB Name Lane_1
JOB Name Lane_2
30SYS-0773S
料站单元更换向导
元件相机更换向导
brirmy6p
brirmy6p
Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK
Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK
4. 生产准备 SYS-AIMEX-9.0S
40 AIMEX 系统手册
4.2.2 校正后的更换向导
按下 START 按钮后，机器开始校正。如果生产准备没有齐备，操作画面上显示单元或元件的
安装向导。
备注 )如果生产准备齐备，机器开始生产。
请按照向导进行更换作业。需要进行多个更换作业时，在完成一个作业后，画面移动到下一
作业向导。
当完成所有的更换作业后，机器就会重新返回到 START 等待状态。
/2&.(1$%/(
0RGXOH
-2%1DPH/DQHB
6<66
᭥᫇ᶵᴪᦘੇሲ
੮౪ᴪᦘੇሲ
בᯏಞᴪᦘੇሲ
ᯏⴎݹԬᴪᦘੇሲδ78/7ε
ᯏⴎݹԬᴪᦘੇሲδ780ε
ᐛ֒ཪᴪᦘੇሲ
