SYS-AIMEX-9.0S 7. 手动模式指令的操作
AIMEX 系统手册 221
7.7.1 更换料站
1. 请选择料站更换指令，按下 OK 按钮。
备注 )如果要使用 PCU 卸下料站托架时，请将 PCU 安装在机器上。
2. 显示料站托架或料盘单元 -LT 的卸下向导。请按下 OK 按钮。
30SYS-0298
LOCKENABLE
Module
1
12
M
odu
l
e
1
1
2
30SYS-0275
PCU
30SYS-0299
LOCKENABLE
Module
1
12
Module
1
12
brirmy6p
brirmy6p
Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK
Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK
7. 手动模式指令的操作 SYS-AIMEX-9.0S
222 AIMEX 系统手册

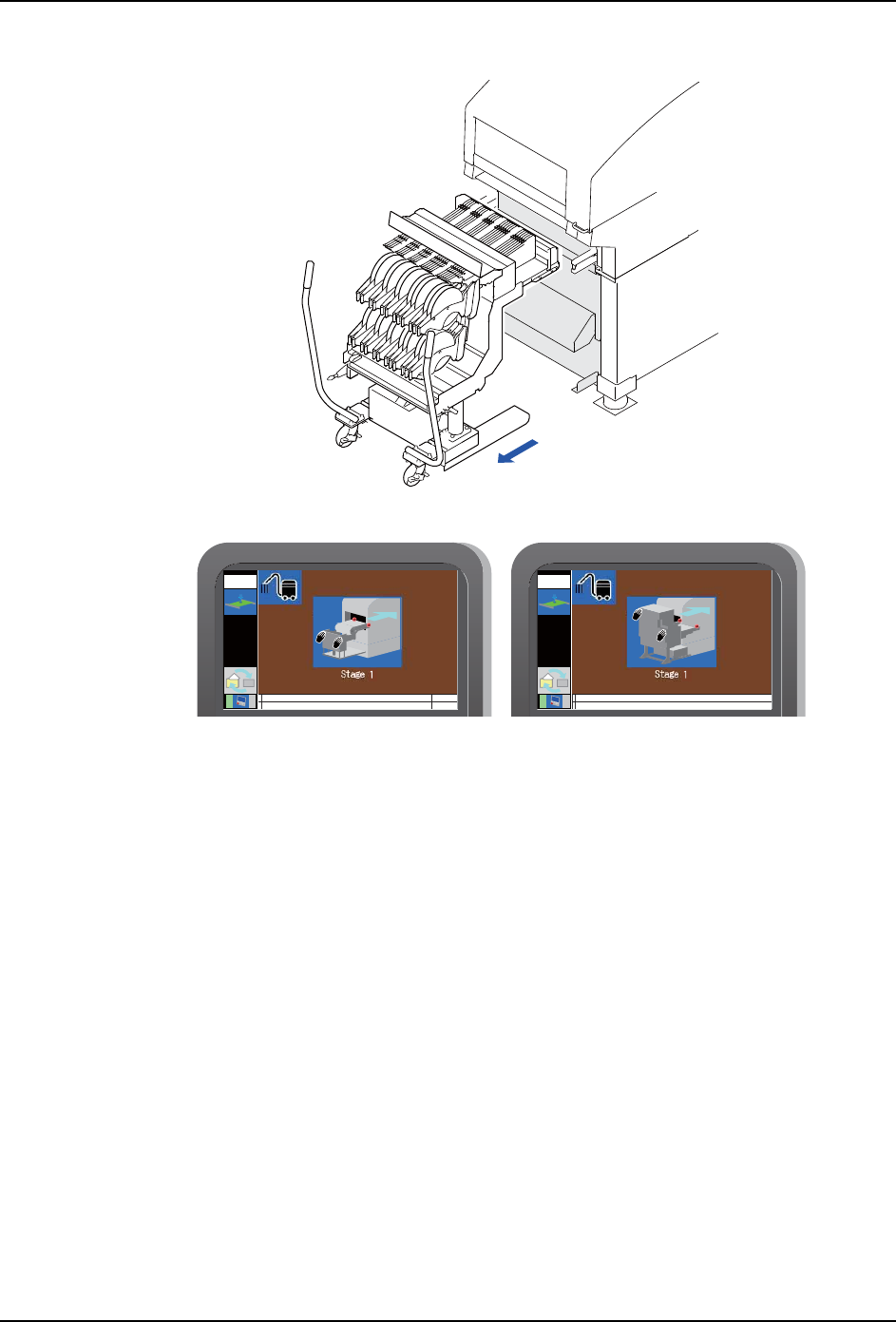

3. 慢慢地卸下被松开的料站托架或料盘单元 -LT。
备注 )之后，在操作面板上显示料站托架或料盘单元 -LT 的安装向导。
4. 将料站托架或料盘单元 -LT 插入机器。
5. 安装完成后，就会返回到手动指令菜单画面。
30SYS-0793
30SYS-0281
Module
1
12
Module
1
12
brirmy6p
brirmy6p
Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK
Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK
SYS-AIMEX-9.0S 7. 手动模式指令的操作
AIMEX 系统手册 223
7.7.2 更换吸嘴
1. 请选择吸嘴更换指令，按下 OK 按钮。
备注 )如果要使用 PCU 卸下料站托架时，请将 PCU 安装在机器上。
2. 显示吸嘴更换 START 等待画面。请按下 START 按钮。
备注 )工作头上的吸嘴被收纳到吸嘴置放台内。
30SYS-0301
LOCKENABLE
Module
1
12
M
odu
l
e
1
1
2
30SYS-0275
PCU
30SYS-0302
LOCKENABLE
Module
1
12
brirmy6p
brirmy6p
