6. 各种功能运用时的操作 SYS-AIMEX-9.0S 156 AIMEX 系统手册支撑销不足机器为了确认销支架上是否有支撑销而进行支撑销标记的读取。此时，如果支撑销不足，就会发生该异常。 a. 请按下 OK 按钮，卸下料站托架（或者料盘单元）。 b. 请打开正面门。 c. 将支撑销正确地安装到销支架上。 d. 请按下 OK 按钮。并且关闭正面门。 e. 请安装料站托架（或者料盘单元）。销支架上的支撑销读取异常…

SYS-AIMEX-9.0S 6. 各种功能运用时的操作

AIMEX 系统手册 155

6.2.2 关于运用时的异常

说明在使用自动支撑销配置功能时发生的异常和解决方法。

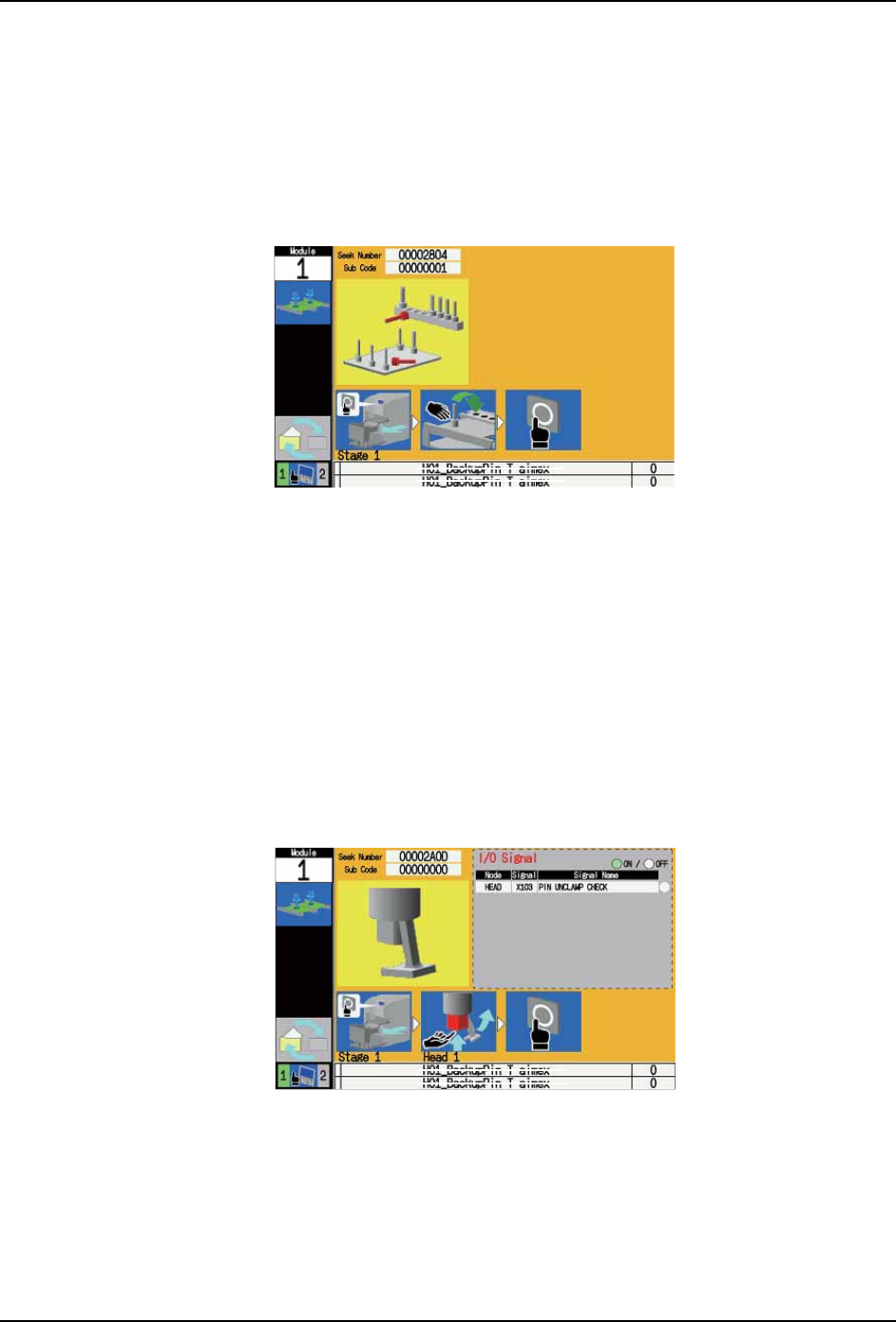

找不到支撑销和销不能返回

用手将所配置的支撑销返回到销支架上的时候发生。或者在进行配置后的确认时，找不到支

撑销的时候发生，以及完成配置的支撑销个数比在模组功能中所设定的支撑销个数多的时

候发生。

a. 请按下 OK 按钮，料站托架（或者料盘单元）。

b. 请打开正面门。

c. 用手将支撑板上所有的支撑销返回到销支架上。

注意 )如果没有将支撑销返回到销支架上就解除错误并重新开始生产，则可能会在已经配置

了支撑销的地方配置新的支撑销，从而导致支撑销之间的干涉。

d. 请按下 OK 按钮。并且关闭正面门。

e. 请安装料站托架（或者料盘单元）。

吸取器始终闭合

使用吸取器抓取支撑销时，吸取器始终处于闭合状态。

a. 请按下 OK 按钮，料站托架（或者料盘单元）。

b. 请打开正面门。

c. 用手向上推入吸取器。

d. 请按下 OK 按钮。并且关闭正面门。

e. 请安装料站托架（或者料盘单元）。

30SYS-0194E

30SYS-0195J

brirmy6p

Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK

6. 各种功能运用时的操作 SYS-AIMEX-9.0S

156 AIMEX 系统手册

支撑销不足

机器为了确认销支架上是否有支撑销而进行支撑销标记的读取。此时，如果支撑销不足，就

会发生该异常。

a. 请按下 OK 按钮，卸下料站托架（或者料盘单元）。

b. 请打开正面门。

c. 将支撑销正确地安装到销支架上。

d. 请按下 OK 按钮。并且关闭正面门。

e. 请安装料站托架（或者料盘单元）。

销支架上的支撑销读取异常

机器为了确认销支架上是否有支撑销而进行支撑销标记的读取。此时，如果读取不良，就会

发生该异常。

a. 请按下 READY ON 按钮。

备注 )按下 MONITOR 按钮后，就能确认影像。

30SYS-0193E

30SYS-0197E

6<66

ᇍѢᥦ߫೼䫔ᬃᶊϞⱘᬃᩥ䫔ˈ

Ң6LGHⳟࠄⱘᎺッᬃᩥ䫔Ў3LQ1RǄ

䇏প㒧ᵰҹ㑶㡆㹿ᰒ⼎ᯊˈ

㸼⼎݀Ꮒؐ䍙ߎǄ

brirmy6p

Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK

SYS-AIMEX-9.0S 6. 各种功能运用时的操作

AIMEX 系统手册 157

b. 请按下 OK 按钮，卸下料站托架（或者料盘单元）。

c. 请打开正面门。

d. 确认以下的项目。

·销支架是否被正确地安装着。

·画面上被指定的支撑销是否有异常。

e. 请按下 OK 按钮。并且关闭正面门。

f. 请安装料站托架（或者料盘单元）。

配置在支撑板上的支撑销读取异常

机器为了确认配置在支撑板上的支撑销的位置而进行支撑销标记的读取。此时，如果支撑销

没有被正确配置，就会发生该异常。

a. 请按下 READY ON 按钮。

备注 )按下 MONITOR 按钮后，就能确认影像。

b. 请按下 OK 按钮，卸下料站托架（或者料盘单元）。

c. 请打开正面门。

d. 请确认支撑销的状态和支撑销的下面是否有异物，将所有的支撑销返回到销支架上。

e. 请按下 OK 按钮。并且关闭正面门。

f. 请安装料站托架（或者料盘单元）。

30SYS-0199E

6<66

ᇍѢᥦ߫೼䫔ᬃᶊϞⱘᬃᩥ䫔ˈ

Ң6LGHⳟࠄⱘᎺッᬃᩥ䫔Ў3LQ1RǄ

䇏প㒧ᵰҹ㑶㡆㹿ᰒ⼎ᯊˈ

㸼⼎݀Ꮒؐ䍙ߎǄ
