SYS-AIMEX-9.0S 7. 手动模式指令的操作 AIMEX 系统手册 239 7.9 信息指令 选择该指令后，就会显示模组或 基座以及被安装在模组上的各单元 的信息。 1. 请使用箭头键选择信息示意图，按 下 OK 按钮。 2. 显示信息画面。 3. 按下箭头键 （上下）后，就会转换到显示各单 元的信息。 a. 返回到生产的 START 等待画面时，请按下 MA NUAL 按钮。 b. 返回到手动指令的菜单画面时，请 按下 CA…
7. 手动模式指令的操作 SYS-AIMEX-9.0S
238 AIMEX 系统手册
备注 )取出治具元件时，使用塑料制的柔软 PIN 套件，请注意不要损伤元件和收存部。
7. 请扫混合校正用芯片治具元件。确认表面，如果附有污垢时，请使用棉棒擦拭。
备注 )请不要使用水和溶剂。
8. 请混合校正用芯片治具元件将安装在治具台上。
9. 请关闭正面门。
10.请将料站托架插入机器。
请在相对侧也进行同样的作业。
注意
请注意不要使治具元件掉落在机器内等。
01SYS-0953
brirmy6p
brirmy6p
Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK
Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK
SYS-AIMEX-9.0S 7. 手动模式指令的操作
AIMEX 系统手册 239

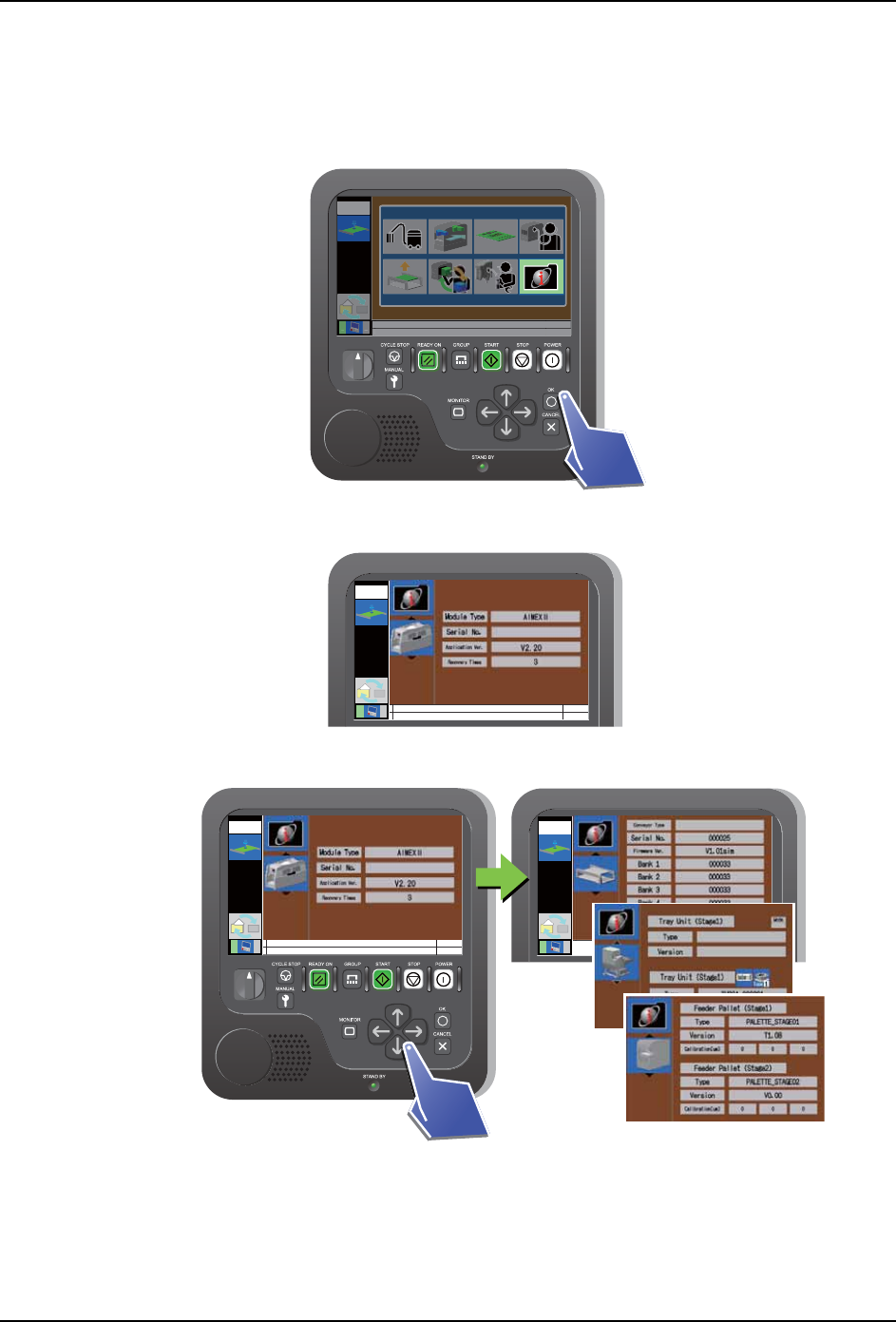

7.9 信息指令
选择该指令后，就会显示模组或基座以及被安装在模组上的各单元的信息。
1. 请使用箭头键选择信息示意图，按下 OK 按钮。
2. 显示信息画面。
3. 按下箭头键 （上下）后，就会转换到显示各单元的信息。
a. 返回到生产的 START 等待画面时，请按下 MANUAL 按钮。
b. 返回到手动指令的菜单画面时，请按下 CANCEL 按钮。
30SYS-0318
LOCKENABLE
Module
1
12
M
odu
l
e
1
1
2
30SYS-0532
Module
1
12
30SYS-0320
LOCKENABLE
Module
1
12
Module
1
12
brirmy6p
brirmy6p
Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK
Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK
7. 手动模式指令的操作 SYS-AIMEX-9.0S
240 AIMEX 系统手册
单元 所显示的信息
模组 类型
序列号
应用程序版本 No.
补件次数
基座 基座的IP地址
搬运轨道 搬运轨道类型
软件版本
马达存储块版本 (M1 ～ M5)
搬运电路板用的接口板版本 ( 只是针对基座
上的从前端开始的 2 台模组而显示 )
料盘单元 -LT 类型
软件版本
选项信息
RFID 版本
料盘单元 -M ID 号码
软件版本
料站托架 类型
软件版本
倾斜测定数据 （Calibration[um]）
供料器 安装有供料器的料槽号码
ID 号码
软件版本
元件相机及定位相机 ID 号码、相机类型
序列号
软件版本
工作头 ID 号码、工作头选项
序列号
软件版本
吸嘴置放台 ID 号码
序列号
吸嘴 存放格号码
2D 码
校正台 软件版本、校正值、过滤器值
