SYS-AIMEX-9.0S 8. 辅助软件

AIMEX 系统手册 243

另外，关于在线监视器的详细说明，请参照 [FUJI 辅助软件操作手册 ]。

4 模组的状态显示出所选择模组的状态。在错误停止状态时，单击 [ 错误停

止 ] 的文字，就会跳入故障排除画面。

5 Job 名显示当前生产所使用的 Job 名。单击 Job 名后，就会跳入趋势

画面。

6 生产线构成显示生产线的模组构成。单击模组后，可以确认当前模组的状

态。

7 服务一览表显示服务一览表。在线监视器中显示的生产线构成与实际的生

产线构成不一致时，请单击。

号码名称说明

brirmy6p

Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK

8. 辅助软件 SYS-AIMEX-9.0S

244 AIMEX 系统手册

8.4 影像处理错误的分析

运转中发生影像处理错误时，从机器处取得出现错误的影像信息并显示。另外，通过使用

VPDplus 也能够编辑外形数据。IPS 影像信息能够在 IPSViewer 中进行确认。

8.4.1 影像处理错误分析画面上显示的项目和含义

单击在线监视器的链接图标（影像处理错误分析），就会显示影像处理错误的分析画面。

各显示项目的说明如下。

No. 项目名说明

1 机械手选择对象模组（机械手）号码。

2 排序按照日期或料槽顺序排列影像信息。

3 影像信息显示发生影像处理错误时的影像信息。

4 IPS 影像信息显示发生 IPS 影像处理错误时的 IPS 影像信息。

5 下载单击后，就能够进行元件影像信息的保存或编辑。编辑时，请使

用 VPDplus。

6 下载单击后，就会保存 IPS 影像信息。所保存的 IPS 影像信息请在

IPSViewer 上进行确认。

7 发生时间显示发生影像处理错误时的时间。

8 料槽显示发生影像处理错误的料槽号码。

9 元件号显示发生影像处理错误的元件数据名。

10 外形名显示发生影像处理错误的元件的外形数据名。

11 错误编码显示发生影像处理错误时的错误编码。单击错误编码就会跳入错

误内容画面。

12 吸嘴头显示发生 IPS 影像处理错误时的吸嘴头名。

30SYS-0323E

M1 M2

30SYS-0754

M2-1

M2-2

brirmy6p

Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK

SYS-AIMEX-9.0S 8. 辅助软件

AIMEX 系统手册 245

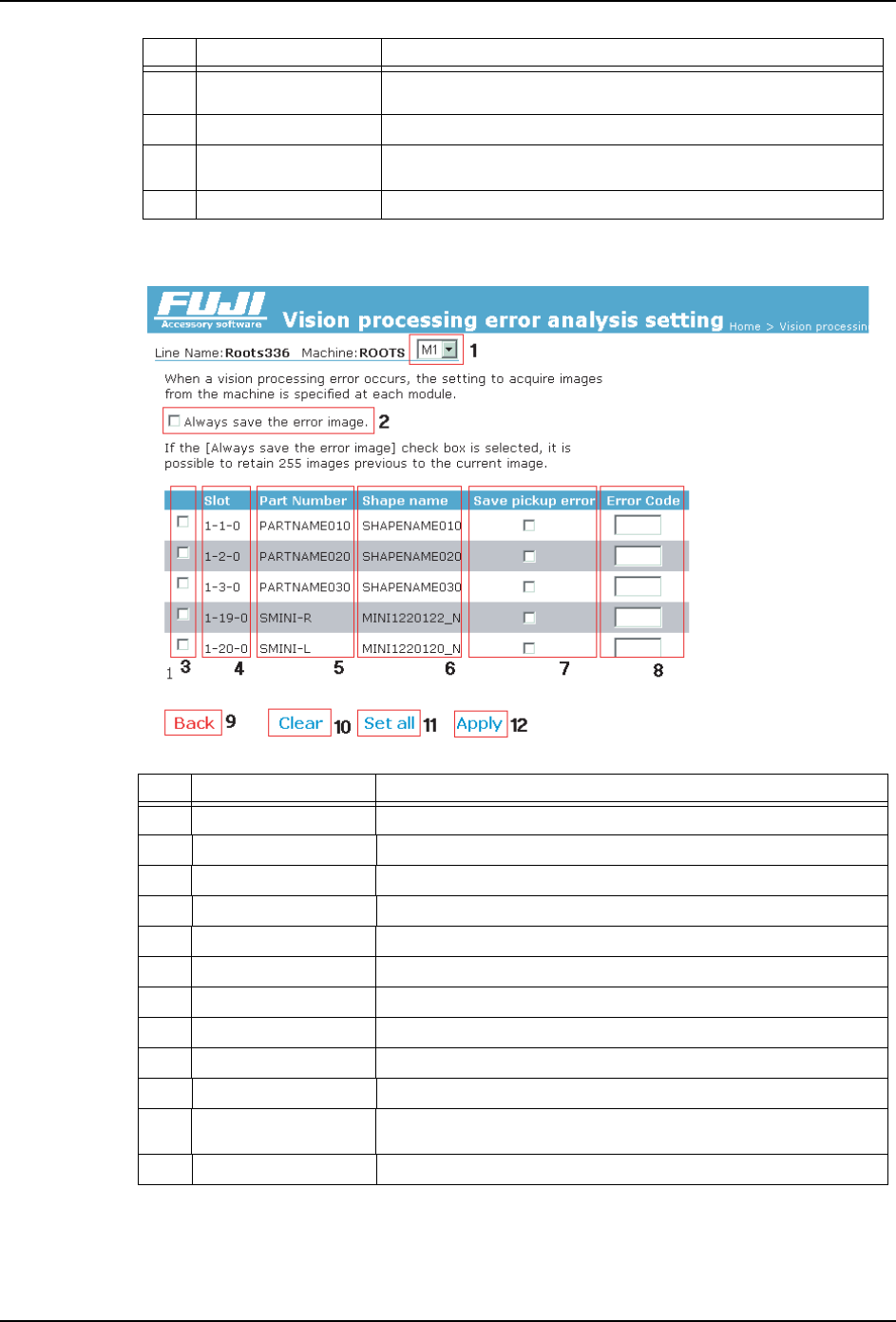

8.4.2 影像处理错误的监视设定

13 IPS 错误显示发生 IPS 影像处理错误时的错误编码。单击错误编码就会跳

入错误内容画面。

结束监视结束影像处理错误的监视。

15 重新监视重新进行影像处理错误的监视。过去取得的影像被删除，从没有

发生影像处理错误的状态开始监视。

16 影像处理设定单击此处就会显示影像处理错误的监视时的设定画面。

No. 项目名说明

机械手选择对象的机械手号码。

时刻保存错误影像选择要监视影像处理错误的料槽。

监视检查想要监视影像处理错误时，进行选择。

料槽显示要取得影像处理错误的料槽。

元件号显示料槽上搭载的元件的元件号。

外形名显示料槽上搭载的元件的外形数据名。

吸取失误保存要取得吸取失误的影像信息时，进行选择。

错误编码发生了所设定的错误编码时，作为影像处理错误保存影像。

返回取消数据的设定，返回到影像处理错误的分析画面。

清除清除所设定的内容。反映给机器时，请单击 [ 应用 ]。

成批设定进行料槽的成批设定。成批设定就是将该模组的全部料槽变成相

同设定。

应用将设定内容反映给机器。
