SYS-AIMEX-9.0SAIMEX系统手册.pdf - 第253页
SYS-AIMEX-9.0S 7. 手动模式指令的操作 AIMEX 系统手册 233 7.8 工作头调整指令 使用供料器类型清扫刷单元进行 工作头的清扫时使用。 备注 ) 对应的工作头仅限于 H12HS(Q) 和 V12 工作头。并且是标准吸嘴。 1. 请使用箭头键选择工作头调整示意 图，按下 OK 按钮 。 2. 显示以下的指令选择画面。 请选择要执行的指令，按下 OK 按钮。 号码 指令名 功能 1 清扫工作头的吸嘴 执行该指令，清…
7. 手动模式指令的操作 SYS-AIMEX-9.0S
232 AIMEX 系统手册
4. 慢慢地卸下被松开的料站托架或料盘单元 -LT。
5. 请打开正面门。
6. 请更换支撑板。更换方法请参照 [AIMEX 机械手册 ] 的 [4. 基本操作 ]。
7. 请按下 OK 按钮。显示料站托架或料盘单元 -LT 的安装向导。
备注 )其他单元需要进行更换作业时，返回到单元更换菜单画面。请按下 CANCEL 按钮。
8. 请关闭正面门。
9. 将料站托架或料盘单元 -LT 插入机器。
注意
打开正面门的时候，请完全向上打开。如果将正面门停止在中途位置，有
可能落下。
30SYS-0793
LOCKENABLE
Module
1
12
30SYS-0798
brirmy6p
brirmy6p
Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK
Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK
SYS-AIMEX-9.0S 7. 手动模式指令的操作
AIMEX 系统手册 233
7.8 工作头调整指令
使用供料器类型清扫刷单元进行工作头的清扫时使用。
备注 ) 对应的工作头仅限于 H12HS(Q) 和 V12 工作头。并且是标准吸嘴。
1. 请使用箭头键选择工作头调整示意图，按下 OK 按钮
。
2. 显示以下的指令选择画面。
请选择要执行的指令，按下 OK 按钮。
号码 指令名 功能
1 清扫工作头的吸嘴
执行该指令，清扫被安装在工作头上的吸嘴和热补
正定位点。
2 清扫全部吸嘴
执行该指令，就会清扫被安装在吸嘴置放台内和工
作头上的吸嘴和热补正定位点。
3
取出混合校正用芯片治
具元件
将混合校正用芯片治具元件从治具台的收存部取
出。
30SYS-0310
LOCKENABLE
Module
1
12
M
odu
l
e
1
1
2
30SYS-0526a
Module
1
12
123
brirmy6p
brirmy6p
Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK
Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK
7. 手动模式指令的操作 SYS-AIMEX-9.0S
234 AIMEX 系统手册

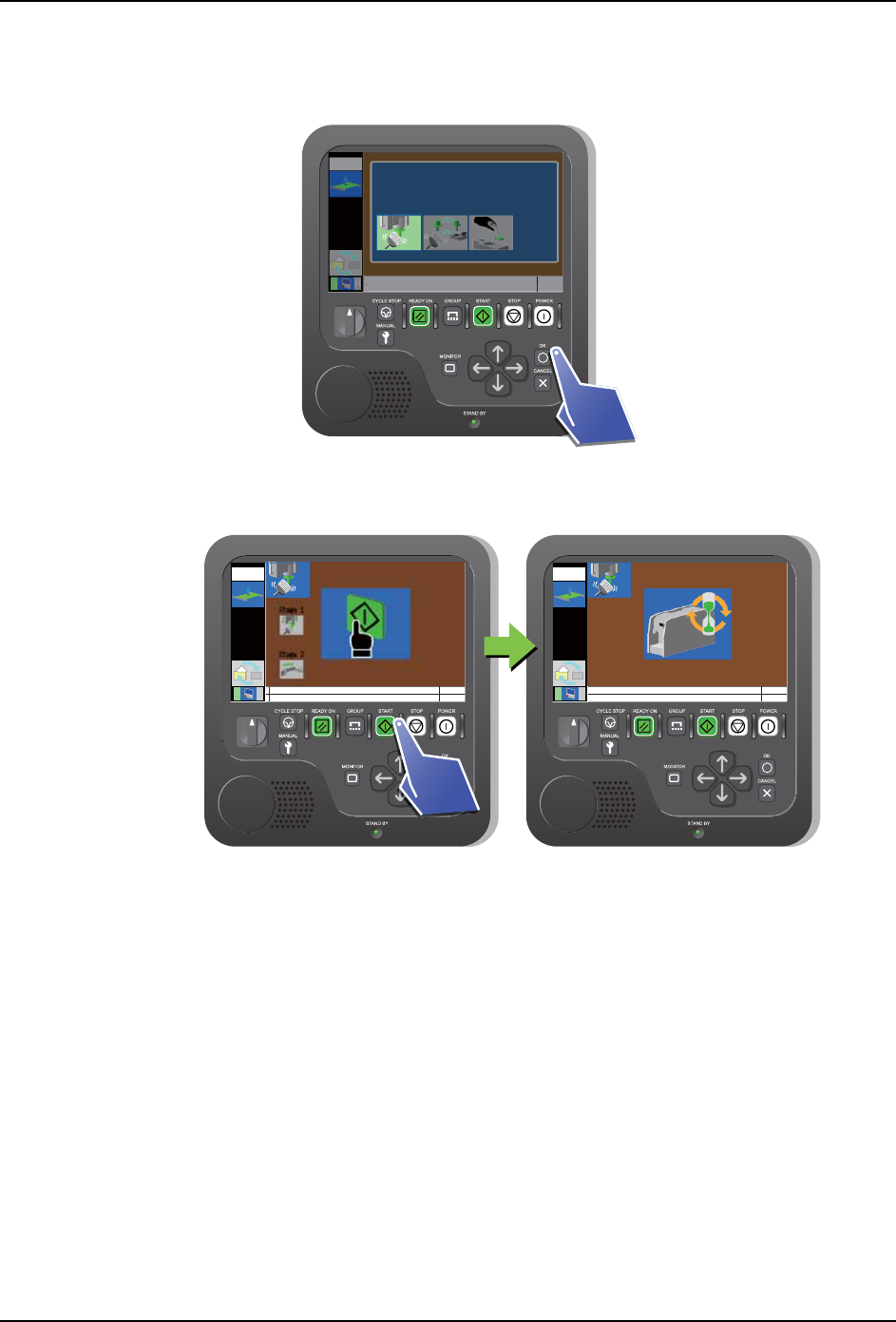

7.8.1 清扫工作头的吸嘴
1. 请选择工作头的吸嘴清扫指令，按下 OK 按钮。
2. 显示工作头的吸嘴清扫 START 等待画面。请将供料器型清扫刷单元安装到任意的料槽
上，按下 START 按钮。
备注 )在执行指令期间，显示机器动作中的示意图。当完成指令后，就会返回到工作头调整
指令的菜单画面。
详细方法请参照 [ 供料器型清扫刷单元使用说明书 ]。
30SYS-0312a
LOCKENABLE
Module
1
12
Modu
l
e
1
1
2
30SYS-0313
LOCKENABLE
Module
1
12
LOCKENABLE
Module
1
12
brirmy6p
brirmy6p
Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK
Downloaded at 2021/04/09 00:04:248 by 389B5217 DL#CSSQbcMK
