安全にお取扱いいただくために 0703-003 [ 開閉扉確認 ] スイッチ [ 運転モード / 段取 ] スイッチが“運転モード”側に設定されているとき開閉扉 を開けると、このスイッチが作動して異常表示をします。 “段取”側に設定されている場合は、このスイッチは作動しません。 S12 S13 S12 S14 S13 装置上面 装置前面 装置後面 スイッチ名 記号 装 置 処 置 [ 開閉扉確認 ] スイッチ S12 S13 S14 開…
安全にお取扱いいただくために
0703-003
スイッチ名 記号 装 置 処 置
[ 非常停止] スイッチ ( 前面 )
[ 非常停止] スイッチ ( 後面 )
S10
S11
非常停止スイッチが 1
つでも押されたと
きは、次のように処置されます。
•
負荷電源がすべて遮断されます。
全モータ軸、ソレノイド系 (SOL、SV)
24V 負荷すべての電源供給が遮断されま
す。
( ただし、制御基板およびスイッチやラ
ンプなどの制御電源は除く )
Tg1297-ID-GU
安全
-29
安全にお取扱いいただくために
0703-003

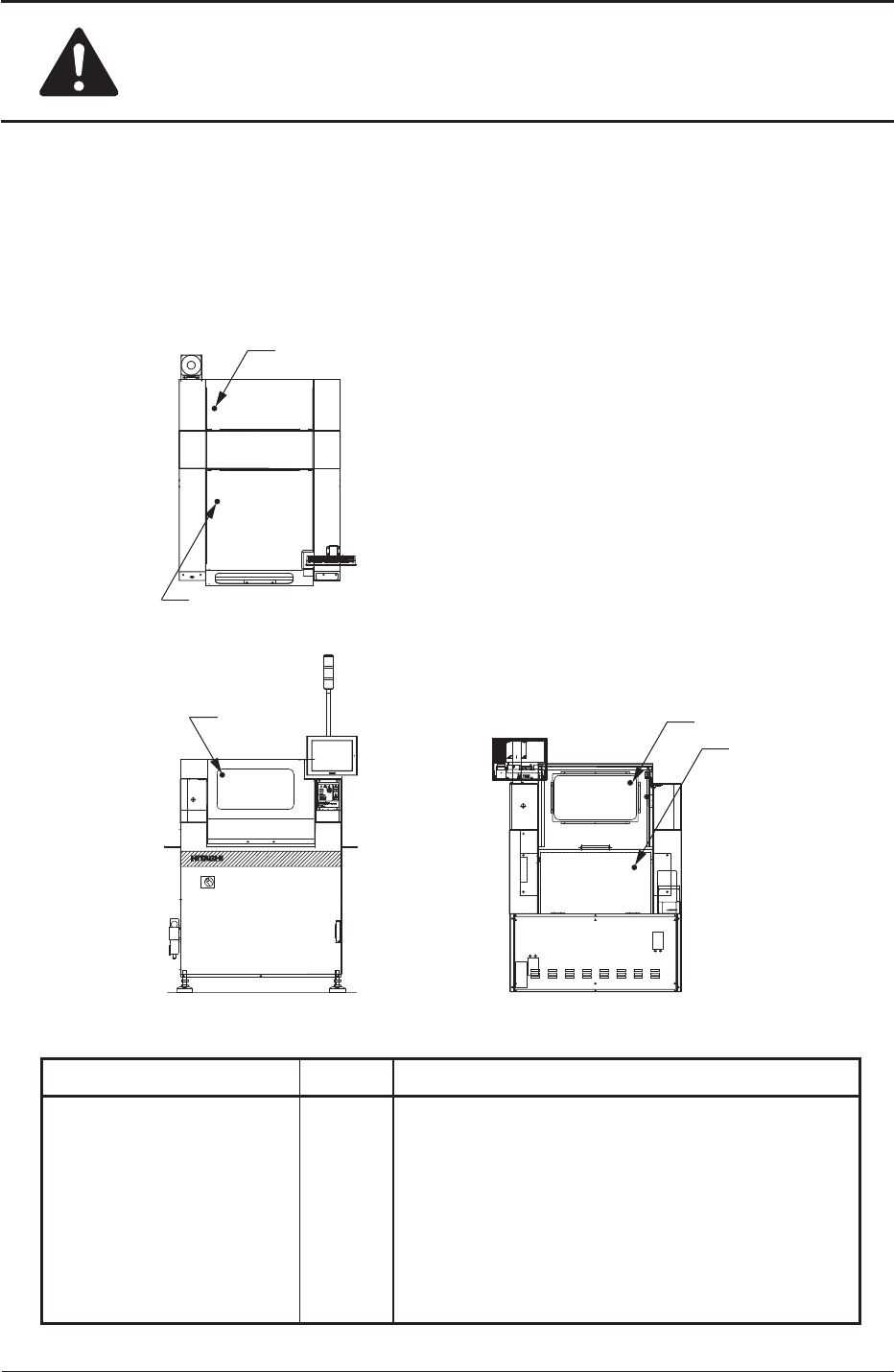

[ 開閉扉確認 ] スイッチ
[ 運転モード / 段取 ] スイッチが“運転モード”側に設定されているとき開閉扉
を開けると、このスイッチが作動して異常表示をします。
“段取”側に設定されている場合は、このスイッチは作動しません。
S12
S13
S12
S14
S13
装置上面
装置前面 装置後面
スイッチ名 記号 装 置 処 置
[ 開閉扉確認 ] スイッチ S12
S13
S14
開閉扉が開いたとき次のように処置されます。
•
負荷電源がすべて遮断されます。
全モータ軸、ソレノイド系 (SOL、SV) 24V
負荷すべての電源供給が遮断されます。
( ただし、制御基板およびスイッチやランプ
などの制御電源は除く
)
Tg1297-ID-GU
安全
-30
安全にお取扱いいただくために
6. 正しくお使いいただくための注意事項
設置条件
本装置をより安全にお使いいただくために、以下の設置条件を守ってください。
•
過電圧カテゴリー ：
カテゴリーⅢ
•
汚染度 ： 3
過電圧カテゴリー (Overvoltage Category) とは、装置が直接接続されてい
る電源受電部において発生する衝撃電圧の大きさの度合いを表します。
カテゴリーⅢ ：
大きな過電圧の発生が予想されるトランスの一次回路、
一般工場の配電盤に永続的に接続される装置です。
ノート
設置カテゴリー Installation Category から過電圧カテゴリー
Overvoltage Category に用語が変更されました。
汚染度 (Pollution Degree) とは、装置が使用される環境の汚染度合いを表
します。
汚染度 3
： 汚染となる導電物質があり、それらが装置への影響をも
たらすと考えられる ( たとえば、一般工場など ) 環境で、
本装置が使用されることを意味します。
0607-002
Tg1297-ID-GU
安全
-31
