第 3 部 第 3 章 编辑器
Edition 1.0 3-3-27 XP-142E 系统手册
Part Height
请输入元件高度(厚 度 : 吸嘴的吸取面到元件底 部为止 ) 。此高度包括引脚的 长 度 。
(0.01mm~6.0mm)
请参考下图。有关“Pickup Point Offset Z”以及“Placing Offset Z”在以后叙述。
<料带/料盘的时候>
※ 料带及料盘的上表面为吸取基准位置。
※ 吸取时的 Z 轴高度。
(料带的时候) 吸取位置基准+Pick-up Point OffsetZ
(料盘的时候) 吸取位置基准+Tray Pick OffsetZ
MCSX330S
Lead
Pitch Tolerance
设定引脚间距的公差范围。(0%~100%)
Vision Type 100 时支持。
设定值是 0%时，默认为输入 30%。
Measure Point Of Lead
对于引脚长度，设定从引脚端部到多少%的位置进行影像处理。但是，当输入为 0 时，
对距离引脚端部 20%的位置进行处理。只有 Vision Type 为 20，100 时能使用。
(0%~100%)
第 3 章 编辑器 第 3 部
XP-142E 系统手册 3-3-28 Edition 1.0

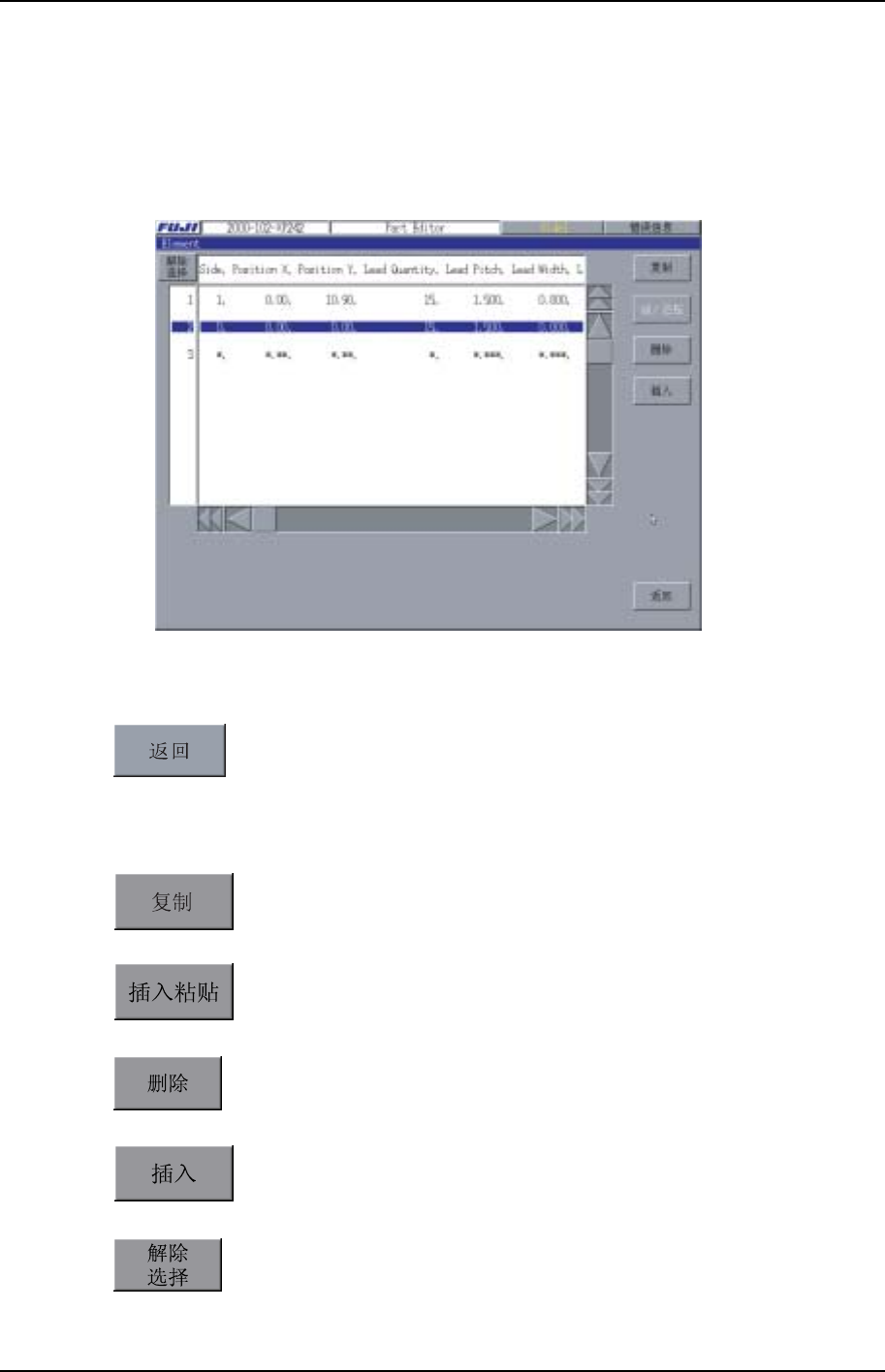

Element
要素指的是一定的形状、一定的间距的引脚的集合。因为要素对于元件主体是重复存在
的、为了区分而将各自的要素加上编号。另外、对于要素数据需要输入引脚的长度、宽
度、间距等。但是，在此设定的数据在 Vision Type 设定为 10 或 18 时不被参考。
XP2S2210S
操作键说明
以下所示按下键是对位于画面左侧的选择领域所选择的行进行处理。
关闭要素数据专用编辑器、返回元件数据编辑画面。
复制所选择行的数据到剪贴板上。
在所选择的行之前插入剪贴板上的数据。
删除所选择行并将后面的行自动上移。
在选择的行之前插入 1 行新建行。
解除所有的选择。
第 3 部 第 3 章 编辑器
Edition 1.0 3-3-29 XP-142E 系统手册
项目说明
Side
请选择要素加在元件主体的几处边上。
Position X、Position Y
请输入从元件主体中心到各个要素的中心与元件主体相接的坐标的 X 方向、Y 方向的
数值。(-99.99mm~99.99mm)
MCSX333S
Lead Quantity
请输入在要素中存在的引脚的根数。
Lead Pitch
请输入引脚的间距。(0.000mm~99.999mm)
Lead Width
请输入引脚的宽度。(0.000mm~99.999mm)
Lead Length
请输入引脚的长度。(0.000mm~99.999mm)
Lead Width Tolerance
请输入引脚宽度的公差值。(0.000mm~99.999mm)
但是，只可在 Vision Type 为 230，231 时使用。
Lead Length Tolerance
请输入引脚长度的公差值。(0.000mm~99.999mm)
输入[0]后自动设定为引脚长度的 30%。
但是，只可在 Vision Type 为 100 时使用 。
