第 3 章 编辑器 第 3 部 XP-142E 系统手册 3-3-38 Edition 1.0 3.7 吸嘴编辑 此编辑器用于编辑吸嘴的 配 置。 XP1S2113S 操作键说明 项目说明 No. 指定吸嘴 配 置 台 的编号。 Name 吸嘴的名 称 。 Ty p e 吸嘴的种类。 Diameter 吸嘴的直 径 。 一次 性 读入机器上的吸嘴 信息 。当 一 次 性 输入时， 请 确认 生产程序中 所必须有的吸嘴是 否 齐 全 。
第 3 部 第 3 章 编辑器
Edition 1.0 3-3-37 XP-142E 系统手册
项目说明
Packaging Name
指定 Packaging Name。最 大不得超过 30 个字符的字符串。
注意) 以下字符不能用于文件名(:￥/ ;* ? ”< > /)，另外，在文件名的开头也不能用字符(~.)。
Packaging Type
单击这个字段显示以下窗口。请 单击[▼]、从下 拉式菜单中选择元件供应的使用项目。
请指定 Feed Countd 的送料次数。
XP1S2159
Tape Width
料带宽度(0mm~255mm)
Feed Pitch
设定输送料带的距离。(2mm~100mm)
第 3 章 编辑器 第 3 部
XP-142E 系统手册 3-3-38 Edition 1.0
3.7 吸嘴编辑
此编辑器用于编辑吸嘴的配置。
XP1S2113S
操作键说明
项目说明
No.
指定吸嘴配置台的编号。
Name
吸嘴的名称。
Type
吸嘴的种类。
Diameter
吸嘴的直径。
一次性读入机器上的吸嘴信息。当 一 次 性输入时，请确认生产程序中
所必须有的吸嘴是否齐全。
第 3 部 第 3 章 编辑器
Edition 1.0 3-3-39 XP-142E 系统手册

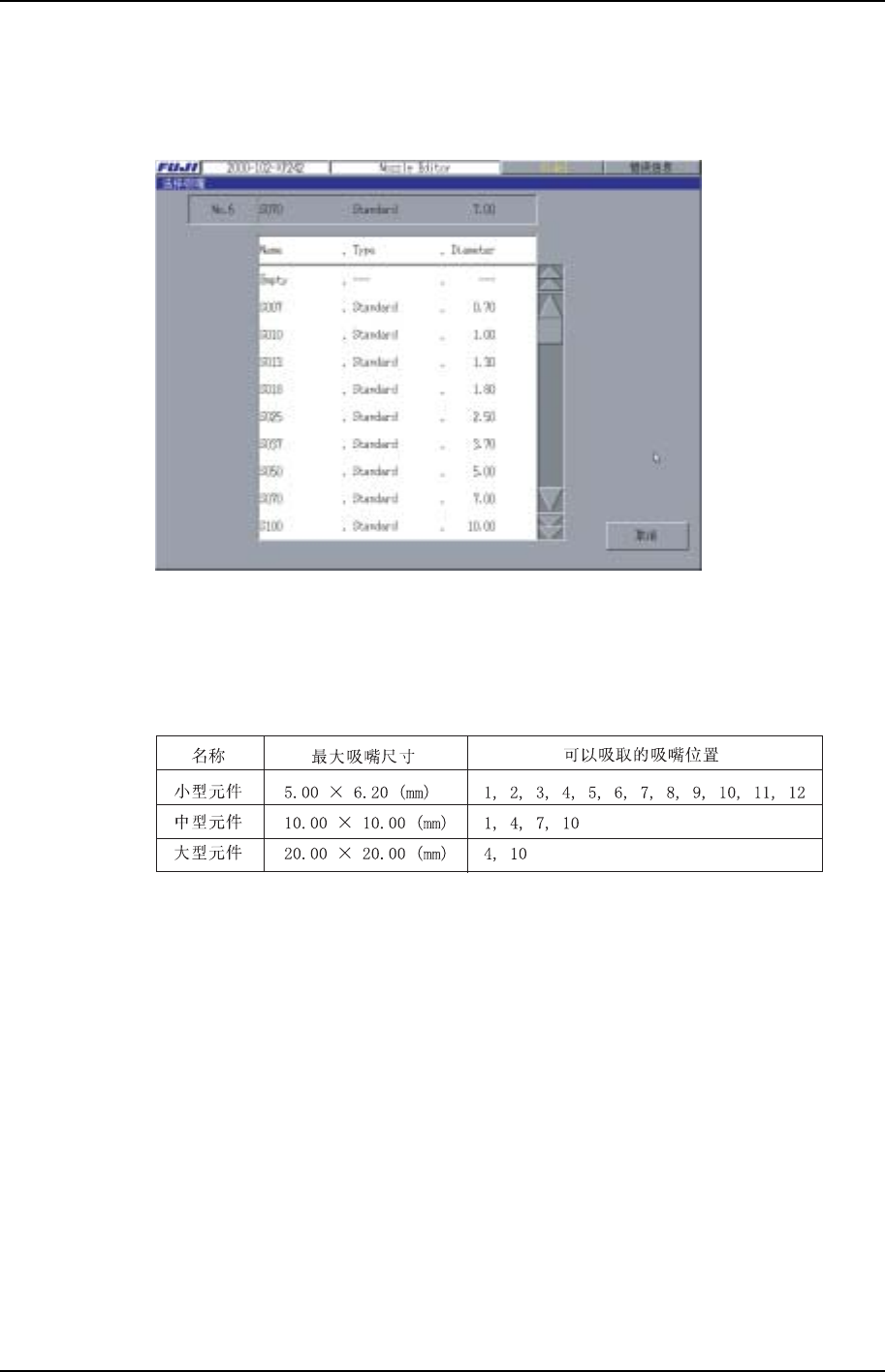

编辑方法是选择要编辑的吸嘴配置台的号码，显示出吸嘴选择画面，从中选择一个必要
的吸嘴。用同样的方法进行不同吸嘴配置台的吸嘴编辑。
XP2S2192S
根据元件 尺寸不同、可以吸取的吸嘴位置不同。
请尽量使吸取的吸嘴处于合适的吸嘴位置。
XP1S2156S
备注)
1.
元件尺寸包括引脚部分。
2.
条件是 Dirction、Pick Point Offset X、Y、Scan Area X、Y 全部为 0。
