第 3 章 编辑器 第 3 部
XP-142E 系统手册 3-3-40 Edition 1.0
3.8 编辑结束时的选项
选择编辑器的关闭键时会出现以下选项，请从中选择适当的选项。
程序名 ：可通过选择该文本框使用显示的键盘，输入文件名，保存编
辑过的生产程序文件。
数据检查 ：检查编辑过的生产程序内容是否正确。
保存入 File 结束 ：改写编辑过的文件。
不保存即结束 ：再次读入编辑的生产程序，清除编辑内容。
取消 ：取消编辑结束命令，再次返回编 辑器。
第 3 部 第 4 章 扩展器
Edition 1.0 3-4-1 XP-142E 系统手册
4. 扩展器
以要进行编辑而创建的程序为基础，在一块电路板上创建多块子电路板(最大 255 块)时执行扩展器，
对 1 块电路板的程序进行扩展。因为在这里设定的数据未存盘，需要重新展开时请重新输入数据。
扩展条件
基本程序内的子电路板 No.0 照原样代入、不作为扩展的对象。
基本程序的子电路板 No.不为 1 就不能进行扩展。
第 1 行的修正角度必须为 0 度。如果设定为 0 以外将被 无视。
扩展结果即使超过电路板尺寸也不显示错误。
扩展器画面的配置如下图所示。
XP2S2193S
操作按键说明
将基本程序从设定的子电路板数据扩展到拼板程序。
完成扩展后选择时。请确认扩展结果的存盘。
首先，进行扩展结果是否存入存储器的确认，其次，确认扩展结果
是否存入文件。
第 4 章 扩展器 第 3 部
XP-142E 系统手册 3-4-2 Edition 1.0
以下所示按键是对于位于画面左侧领域所选择的行进行处理：
项目说明
子电路板 No.
设定子电路板 No.。第 1 行的子电路板 No.必须为 1。第 2 行以后的 No.可由用户任意
指定。
修正量 X
在第 1 行设定作为基本程序的基准的 X 坐标 (离程序原点 的距离)，第 2 行以后的基准
坐标以其电路板所在的坐标 (离第 1 行的程序原点的距离) 来指定。
修正量 Y
在第 1 行设定作为基本程序的基准的 Y 坐标 (离程序原点 的距离)，第 2 行以后的基准
坐标以其电路板所在的坐标 (离第 1 行的程序原点的距离) 来指定。
角度修正量
指定作为基准的元件的角度。
0 度 ：维持基本程序的角度 ：0
90 度 ：对基本程序修正 90 度：1
180 度 ：对基本程序修正 180 度：2
270 度 ：对基本程序修正 270 度：3

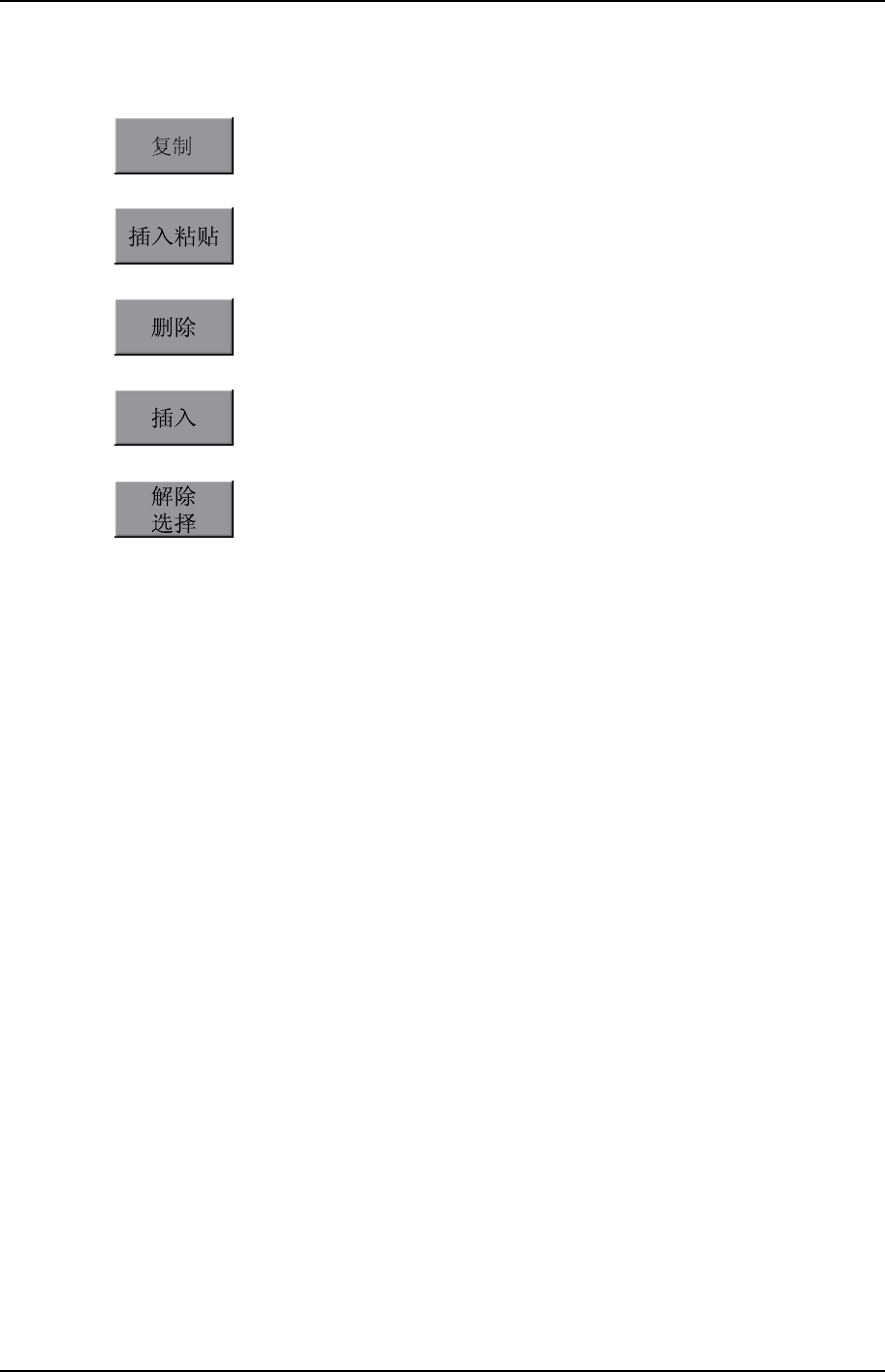

复制所选择行的数据到剪贴板上。
在所选择行之前插入剪贴板上的数据。
删除所选择行并将其后面的行自动上移。
在选择的行之前插入 1 行新建行。
解除所有的选择。
