XP142E 系统手册 SYS-XP142-1.0S.pdf - 第79页
第 1 章 基本操作 第 2 部 XP-142E 系统手册 2-1-40 Edition1.0 1.21 接 收 MCS/2 生产程序 机器 能通过 RS-232C 从 MCS/2 主电脑系统中 传送 生 产程序。 操作步骤 1. 在 MCS/2 主 电脑中， 备有用于 CP-6(M) 、 CP-642(M) 或 CP-643(M) 的生产程序。 本机器可从 MCS/2 模拟 识 别 CP-6(M) 、 CP-642(M) 或 CP-6…
第 2 部 第 1 章 基本操作
Edition1.0 2-1-39 XP-142E 系统手册

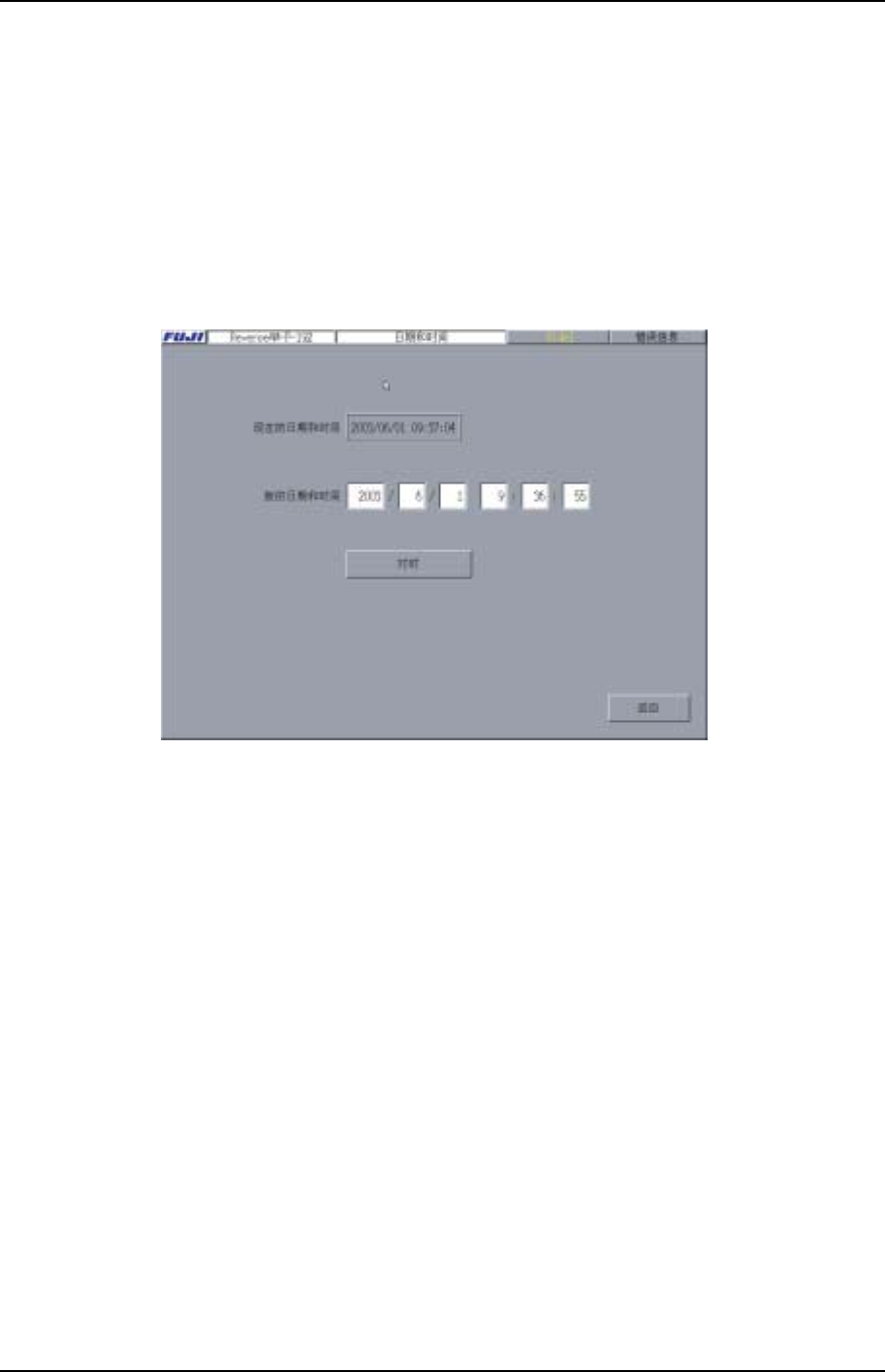

1.19 日期和时间的设定
可从机器主菜单中设定日期和时间。
操作步骤
1. 在[主画面]上，依次选择[维修保养 B]和[日期和时 间]，显示出[日期和时间]画面。
2. 输入新的日期和时间的设置。
3. 设定的内 容正确时，依次选择[对时]、[对时]、[返回]键，结束 设定操作。
XP1S2018S
1.20 触摸屏的校准
在按触摸屏时，选择的部分和其他地方显示出指示符时，请进行修正。
操作步骤
1. 在[主画面]上依次选择[维修 保养 A]和[触摸屏校准]键。停止操作时，请选择[取消]。
2. 选择左上角和右下角的十字记号。
第 1 章 基本操作 第 2 部
XP-142E 系统手册 2-1-40 Edition1.0
1.21 接收 MCS/2 生产程序
机器能通过 RS-232C 从 MCS/2 主电脑系统中传送生产程序。
操作步骤
1. 在 MCS/2 主电脑中，备有用于 CP-6(M)、CP-642(M)或 CP-643(M)的生产程序。
本机器可从 MCS/2 模拟识别 CP-6(M)、CP-642(M)或 CP-643(M)。
备注) 由于本机器只有 2 台 MFU 单元(100 个料站/8 毫米料带宽度计算)，超出这个容量
的料站数据将无法使用。此外、在 MCS/2 主系统中有关编制程序和生产线设定等，
请参考专用手册。
2. 在[主画面]上，依次选择[程序]、[接受 MCS/2 程序]。
3. 通过 MCS/2 传送生产程序。

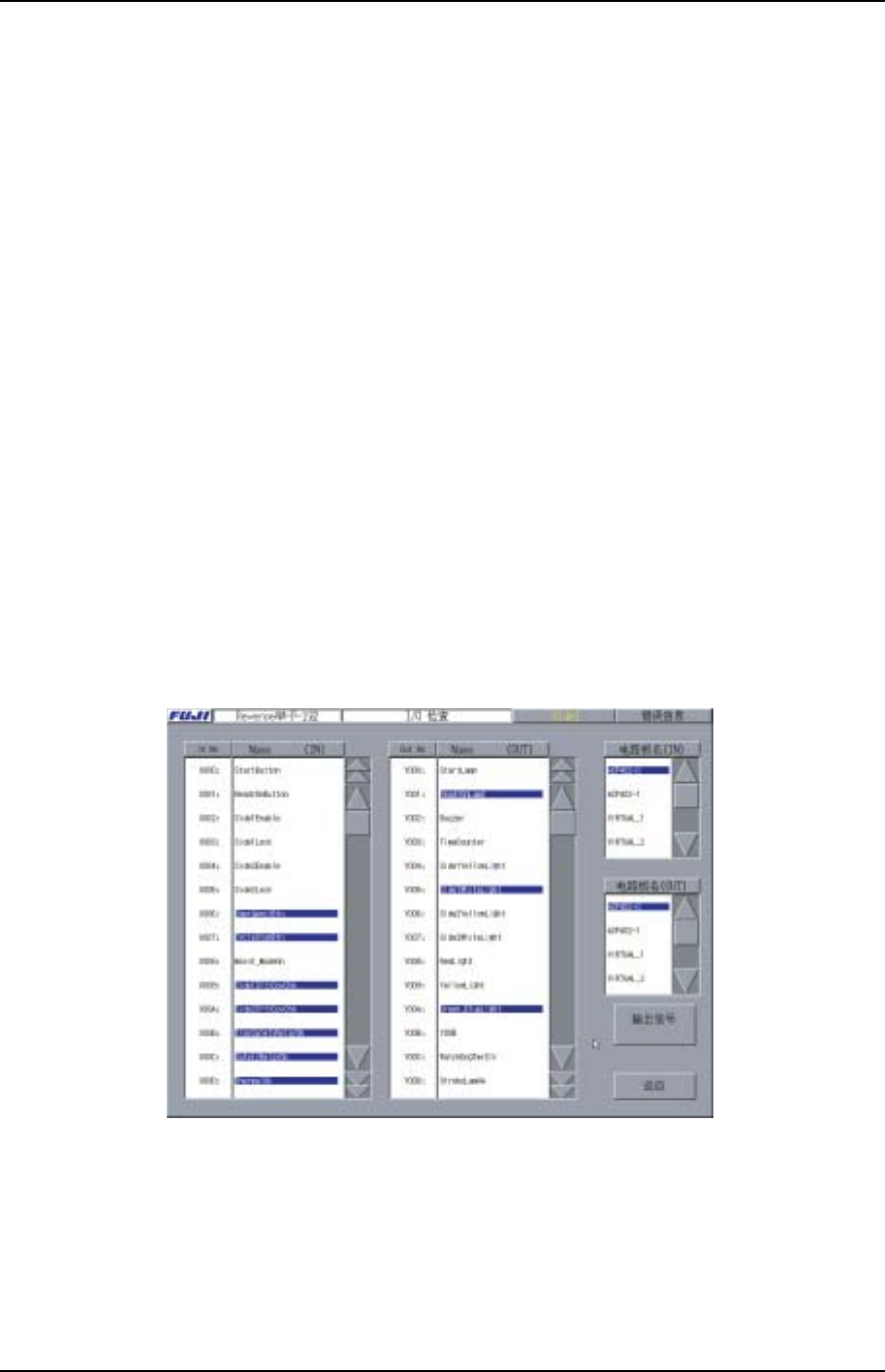

1.22 I/O 检查
在 I/Q 检查画面上显示输入·输出信号的状态。另外，也能用手动操作信号灯和汽缸等。
操作步骤
1. 在[主画面]上，依次选择[维修 保养 A]和[I/Q 检查]，显示出[I/Q 检查]画面。
2. 在输出侧进行手动操作时，选择[Out No]的项目将显示变为蓝色后，选择[输出信
号 ON]键。要停止输出信号时，请选择[输出信 号 OFF]。
XP1S2059S
3. 选择[返回]后返回[主画面]。
第 2 部 第 1 章 基本操作
Edition1.0 2-1-41 XP-142E 系统手册

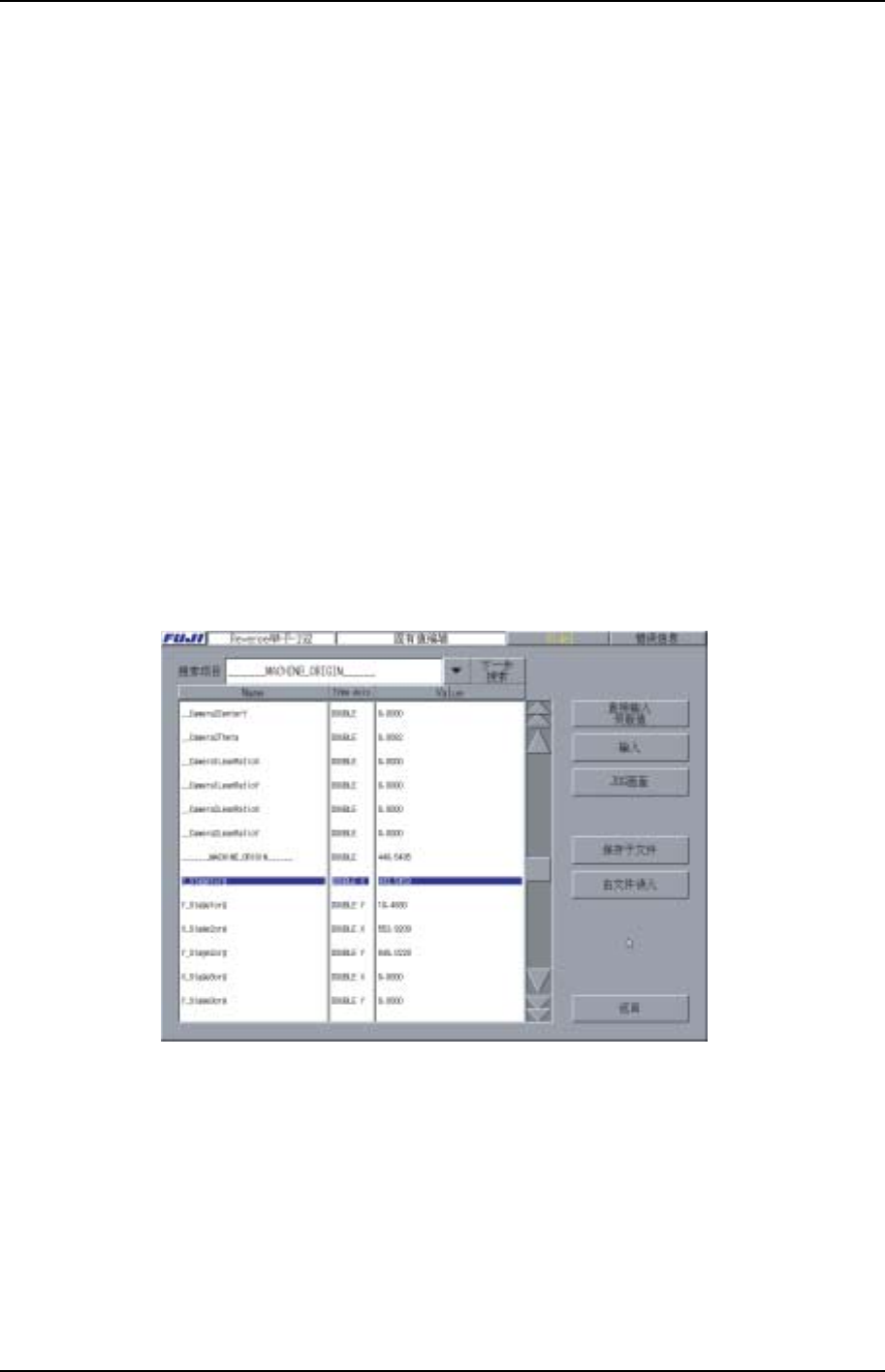

1.23 固有值编辑
这是固有值编辑画面。没有正确的维修保养知识而变更数据时有可能导致机器的错误运
行，请充分注意。
操作步骤
1. 在[主画面]上，依次选择[维修 保养 B]，[固有值编辑]。
2. 选择需要更改的数据项目。
3. 选择[输入]键后显示出模拟数字键盘。输入所要求的数值，然后选择[CR]键显示其
值，快速点击 2 次[Value]的项目也能显示模拟数字键盘。
4. 选择[JOG 画面]，显示能进行 JOG 操作的画面。
5. 选择[Save to Disk]，将数值存入软盘中。选择[Load from Disk]键，从软盘中读
取数值。
6. 在搜索功能中有标题搜索和名称搜索 2 种。标题搜索与固有值不同是通过选择搜
索项目的[▼]键来选择标题一览表的。名称搜索是对包括指定字符在内固有值名称
进行搜索的功能。如果选择检查项目的空白栏，将会显示出一个模拟数字键盘，
输入要搜索的固有值名称，选择[RET]后即从顶端开始搜索。并且，选择[下一步
搜索]后继续往下搜索。
XP2S2152S
