1.16.2 吸嘴编辑
在机器上进行装载吸嘴的设定。
以下就 SIDE1 进行说明，SIDE2 也请进 行同样地操作。
操作步骤

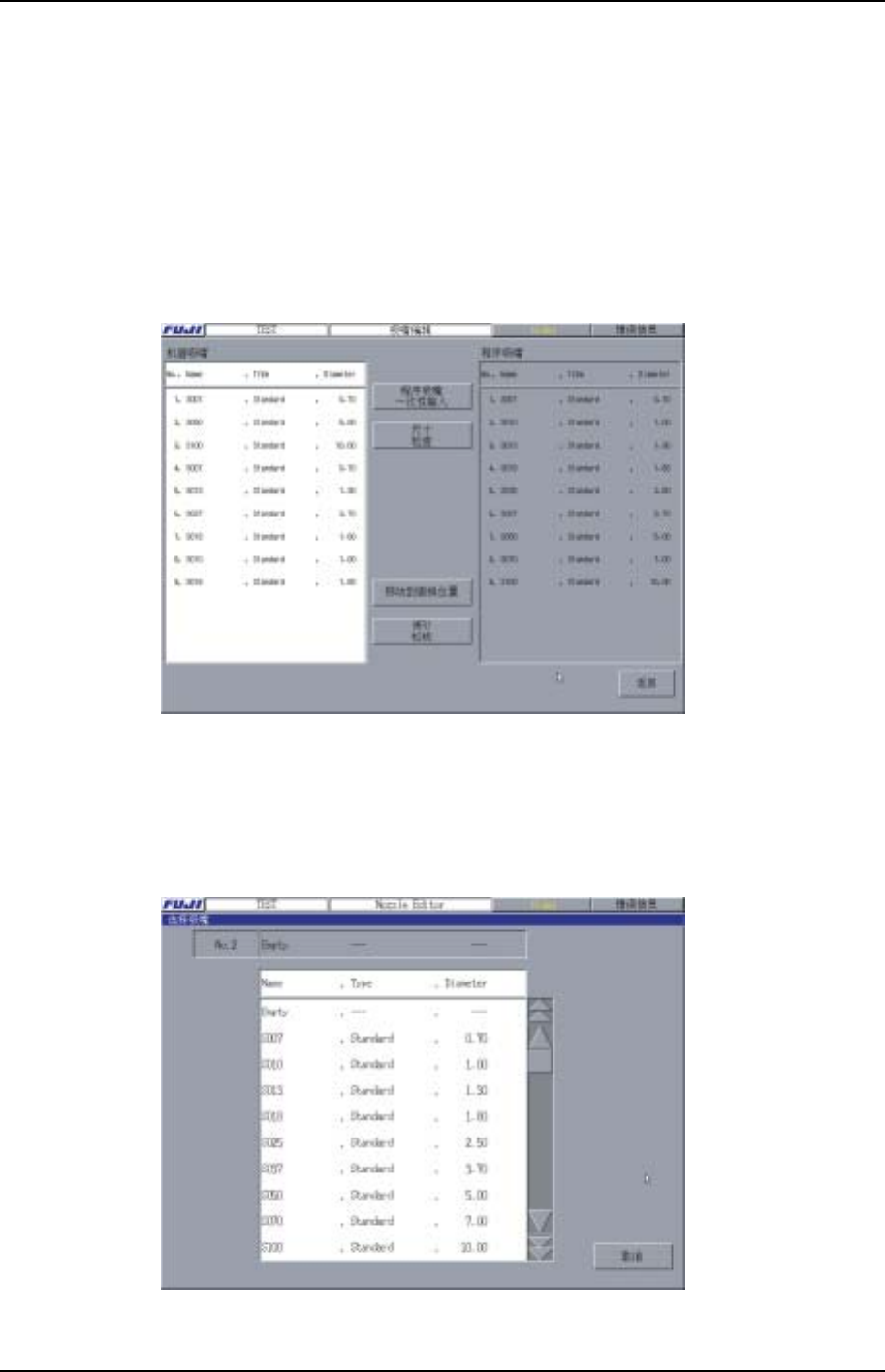

1. 在[主画面]上，依次选择[生产]、[吸嘴编辑]，显示 [吸嘴编辑]的画面。此 画面包括
“机器吸嘴”和“程序吸嘴“的一览表。“机器吸嘴”一览表显示机器上的吸嘴，
“程序吸嘴”一览表显示程序所要求的吸嘴。
XP2S2210S
2. 选择“机器吸嘴”栏内的吸嘴号码，显示吸嘴一览表，然后从中选择要更换的吸
嘴。[机器吸嘴]的信息。“机器吸嘴”的信息被切换。用相同方法切换所有需要更
换的吸嘴的设定。另外，要一次性变换[程序吸嘴 ]时，选择[一次性输入 程序 吸嘴]。
XP2S2227S
第 2 部 第 1 章 基本操作
Edition1.0 2-1-35 XP-142E 系统手册
3. 请阅读[机器吸嘴]、按照吸嘴更换的操作步骤更换吸嘴。
4． 吸嘴更换 结束后，请选择[尺寸 检查]。可确认以下项目。
·吸嘴形号(Size Result)
·吸嘴亮度(Conduction)

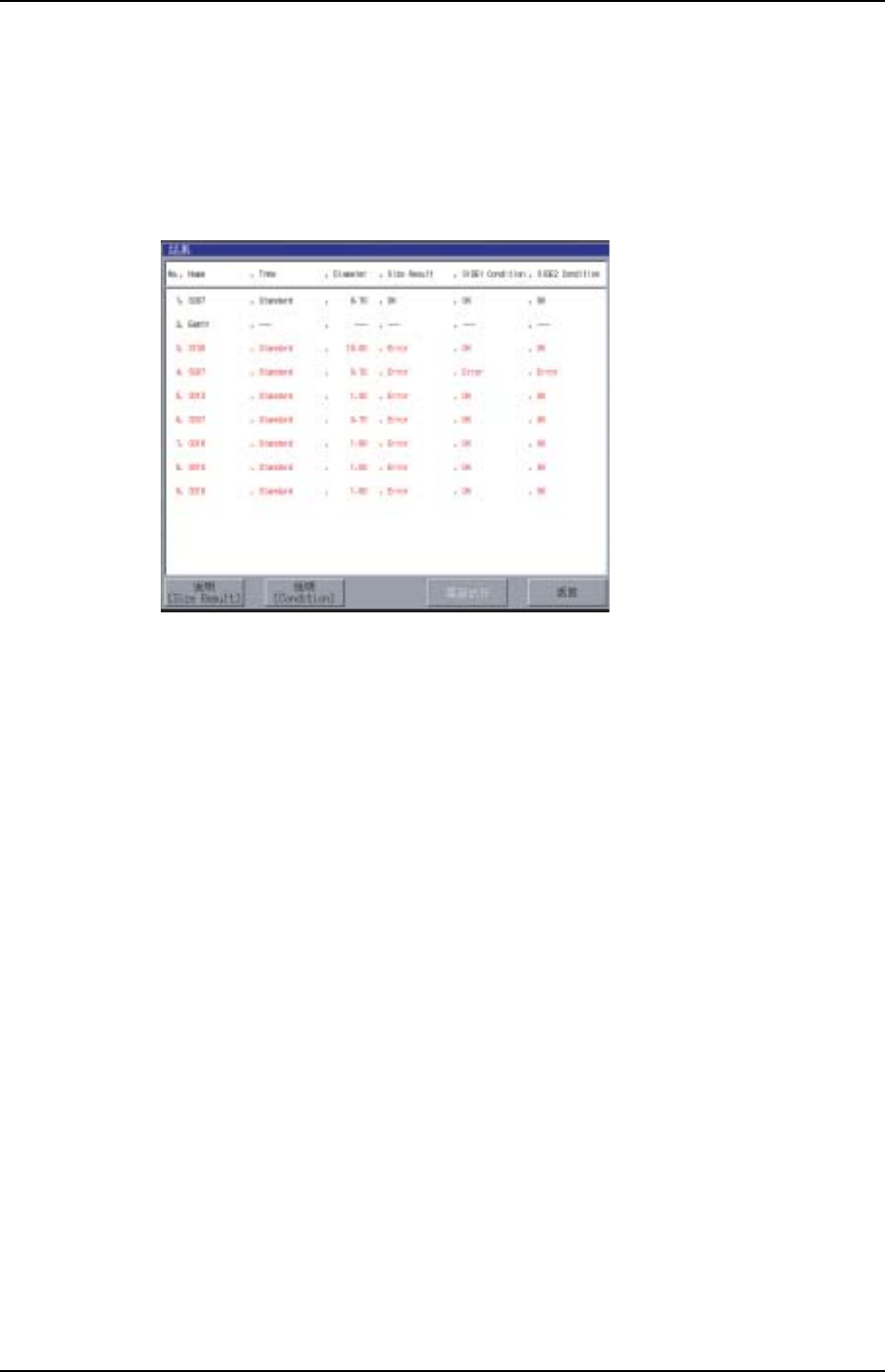

确认结束后显示测定结果对话框。
XP2S2254S
5. 请确认在[Size Result]以及[Conduction]中没有错误(Warning，Error)。
测定结果中出现错误时，请按照[Size Result]、 [Conduction]的说明，确认吸嘴
等情况，排除错误的原因。
请再次确认[尺寸检查]没有错误。
注意) 吸嘴亮度测定中测定结果会反馈到生产时的影像处理。所以请务必确认没有错误后
再进行生产。
第 1 章 基本操作 第 2 部
XP-142E 系统手册 2-1-36 Edition1.0
1.16.3 测定吸嘴中心
测定吸嘴中心时，用元件相机对校正尺芯片元件进行影像处理后，确定吸嘴头的旋转中
心，这是测定该旋转中心和定位相机的中心之间的矢量。(测定对象为φ0.4～φ5.0 的
标准吸嘴。)
操作步骤
1. 在[主画面]上，依次选择[机器操作]、[测定吸嘴中心]，显示以下画面。
2. 选择进行测定的 SIDE，然后按下[测定回转中心开始]键。如选择[Side 1]时用机
器前侧的相机、如选择[Side 2]时用机器后侧的相机进行测定。JIG 类型将会从根
据在吸嘴 1 上装载的吸嘴直径所分的 3 种类型 中选择后显示在[JIG TYPE ]区域
上。用测定回转中心来测定 R 轴与相机的中心之间的矢量。
3. 在测定回转中心结束后，选择[吸嘴中心测定开始]键。用与[测定吸嘴中心开始]
相同的相机进行。
注意) 因吸嘴的测定为分别进行，请事先安装好所有的吸嘴。
