第 2 部 第 1 章 基本操作 Edition 1.0 2-1-3 XP-142E 系统手册 1.2 生产程序的选择 生产程序可以存放在机器的 CPU 电路板的内存、机器的硬盘、软盘、或监控电脑上。 为使生产程序可以在生产中使用， 其生产程序必须处于激活状态 ( 在 CPU 电路板的内存 上 ) 。现在激活的程序显示在画面上方的任务栏中。 1.2.1 从 [ 生产 ] 画面选择生产程序 操作步骤 1. 打开 [ 主画面 ] ，依次选择…
第 1 章 基本操作 第 2 部
XP-142E 系统手册 2-1-2 Edition1.0
6. 显示出[主画面]
XP1S2161S
1.1.2 关机
按照下面的步骤来结束生产以及关闭机器的电源。
操作步骤：
1. 选择[主画面]的[注册]键。显示出“注册”的信息。
2. 选择[OK]键。机器进入关机步骤。
备注) 贴装头持有吸嘴、或料盘托架处于前进位置时，会显示出使其返回的确认信息。
3. 选择显示屏上的[关机]键以切断主电源。
如果是长期不使用机器，或者是进行伺服箱或控制箱内的调整的话，必须进行此
操作。
1.1.3 机器的紧急停止
· 选择机器上的任何一个[紧急停止]按钮。
选择[紧急停止]按钮，切断伺服系统的 200V 电源，机器立即停止运转。[紧急停
止]按钮是锁定式的，解除时请顺时针方向旋转。
· 要重新开始运转机器时，首先打开[紧急停 止]按钮，然后请依次选择[运转准备]按
钮和[启动]按钮。
1.1.4 安全光电开关的动作测试
· 为确保机器的安全性，每天至少一次要在机器的动作停止后按下此按钮，进行安
全光电开关的测试。在测试中，与安全门打开时的状态相同，机器伺服系统的 200V
供应电源被切断。
· 如果测试正常，则重新回复到安全门关闭状态，[运转准备]按钮开始闪烁 ，此时
按下[运转准备]按钮，机器会重新开始自动运转。
第 2 部 第 1 章 基本操作
Edition1.0 2-1-3 XP-142E 系统手册
1.2 生产程序的选择
生产程序可以存放在机器的 CPU 电路板的内存、机器的硬盘、软盘、或监控电脑上。
为使生产程序可以在生产中使用，其生产程序必须处于激活状态(在 CPU 电路板的内存
上)。现在激活的程序显示在画面上方的任务栏中。
1.2.1 从[生产]画面选择生产程序
操作步骤

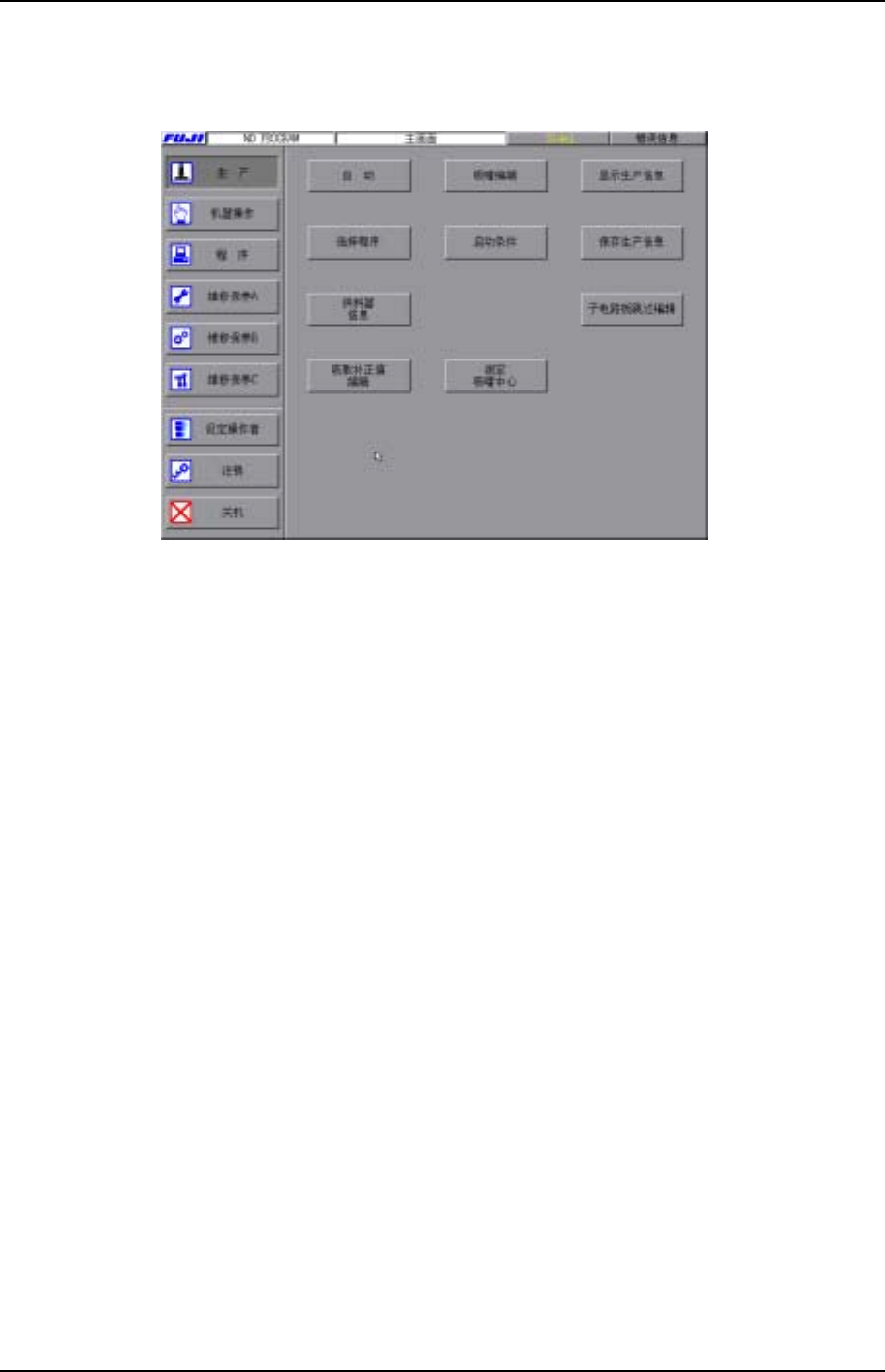

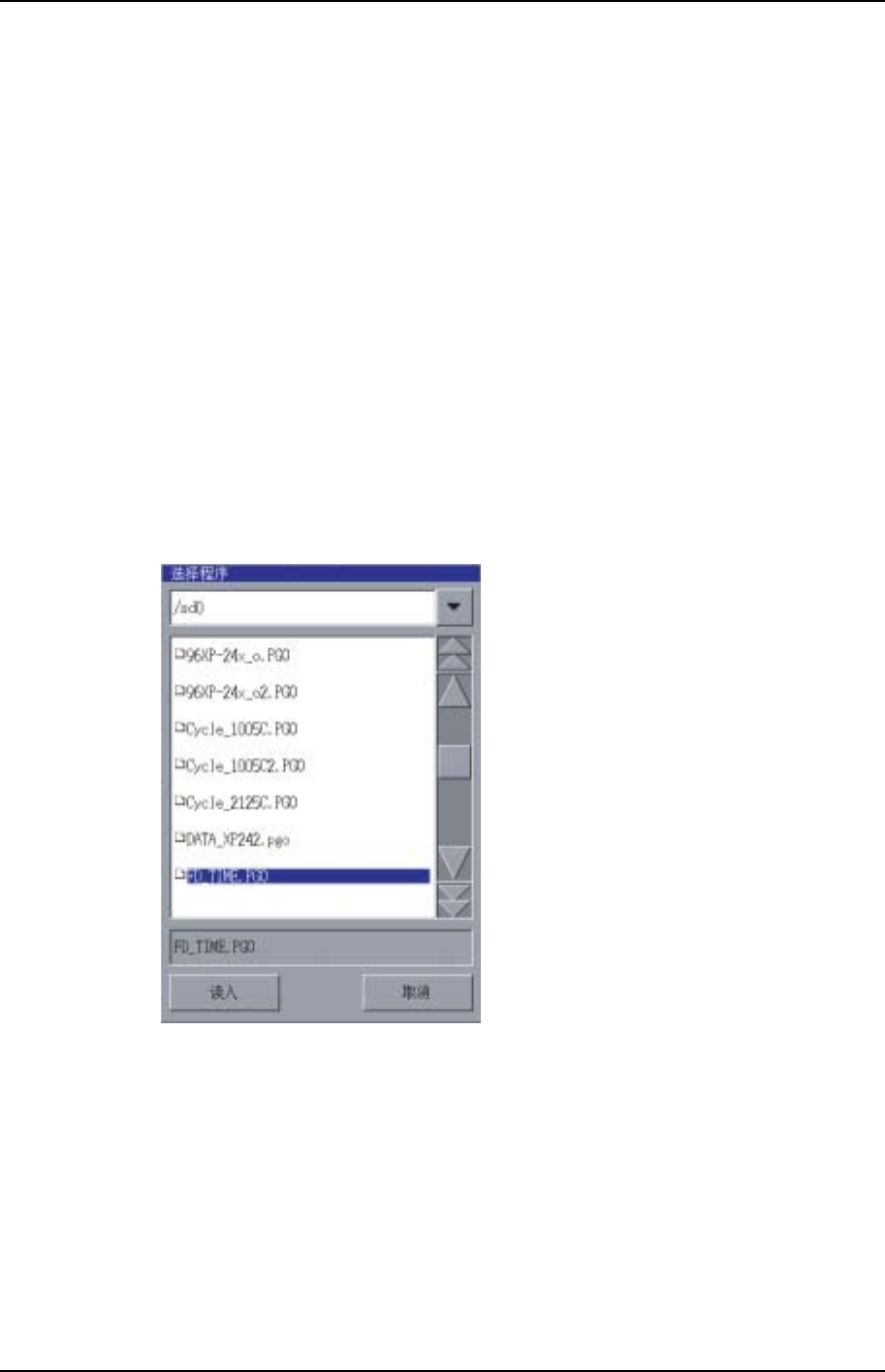

1. 打开[主画面]，依次选择[生产]、[选择程 序]，屏幕上将会出现一个被存放在机器
的硬盘或是软盘上的程顺序表对话框。
备注) 可从软盘上读取的文件仅限于 FCP6(M）、CP642(M）、CP643(M)或是 XP-１41E/XP-
142E 型的机器上创建的 CCIMF 格式的文件。另外，因为 XP-142E 的 MFU 是 2 台 (100
个料站/8mm，以 12mm 料带宽计算)、所以不能使用超出这个供料器安装数据。
2. 选择生产中使用的程序。选择[读入]键，读取所选择的程序。在画面上方的任务栏
上会显示装载完毕的程序名，表示该程序被激活。
XP1S2131S
第 1 章 基本操作 第 2 部
XP-142E 系统手册 2-1-4 Edition1.0

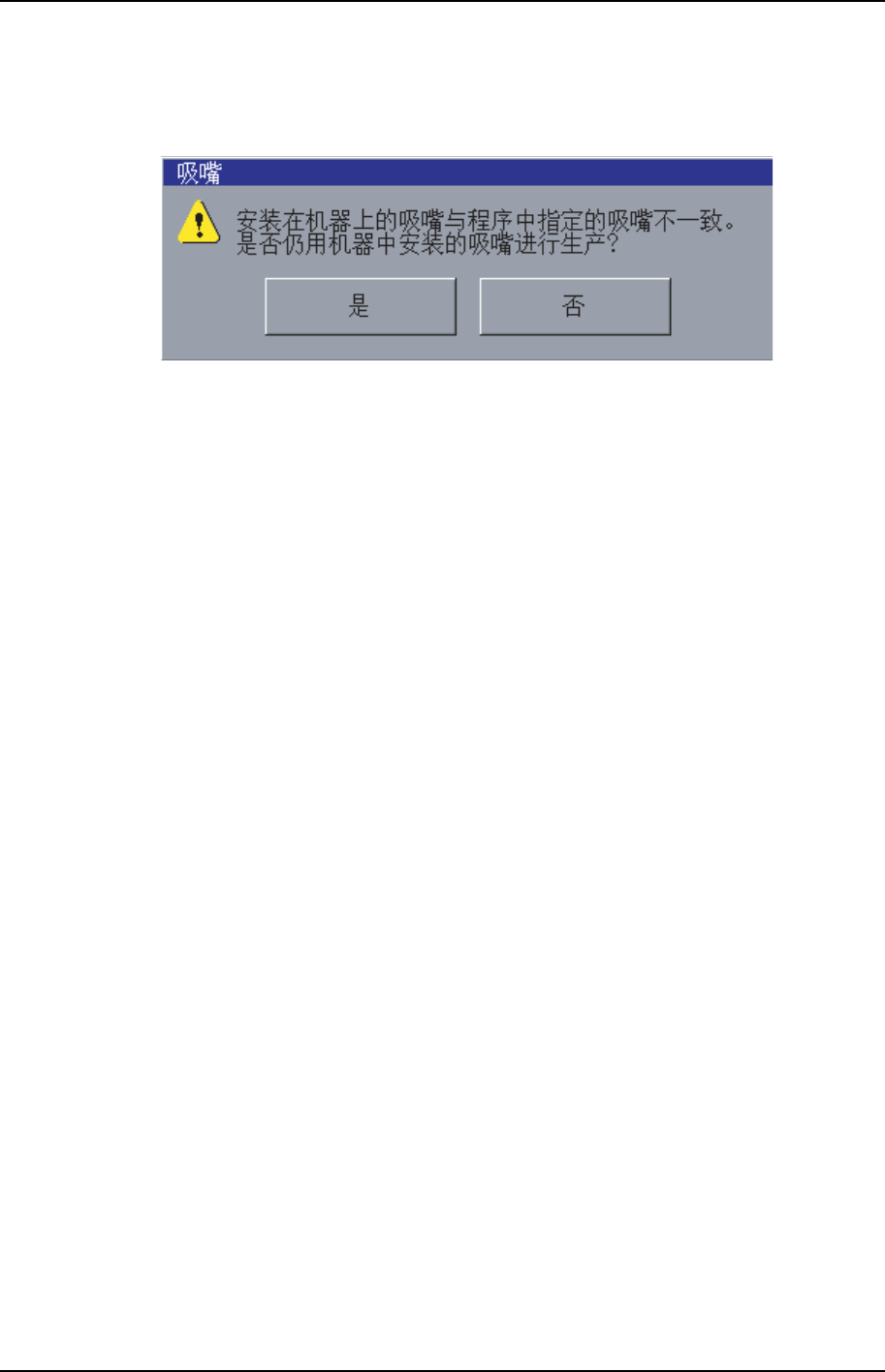

如果在机器上安装的吸嘴和程序与指定的吸嘴不同，会显示出一个询问是否在生产中使
用此吸嘴的对话框。
XP1S2132S
如果选择[是]，将对在机器上安装的吸嘴进行“编辑”，而如果所需的吸嘴不存在，将
出现错误信息。
如果选择[否]，将打开吸嘴编辑。然后将按照在“吸嘴编辑”一节中叙述的操作步骤更
换吸嘴。在吸嘴 更换完成后，选择画面右下方的[吸嘴变更完成]。再次读取生产程序。
