第 1 章 基本操作 第 2 部
XP-142E 系统手册 2-1-6 Edition1.0
1.3 动作条件的设定
根据以下 5 点 (不使用元件检验时是 4 点) 来设定机器的动作条件。
· 模式选择：关于生产模式、运转模式等机器动作的设定。
·料带切刀：关于 由料卷供应的元件上部料带切刀的使用设定。
·统计信息：为取得吸嘴/料站发生错误状况时的数据而进行的设定。
· 元件检验 (选项)：依照条形码读取器对元件位置进行核对操作的设定。
·其他设定：关于电路板真空、吸嘴尺寸检查的设定。

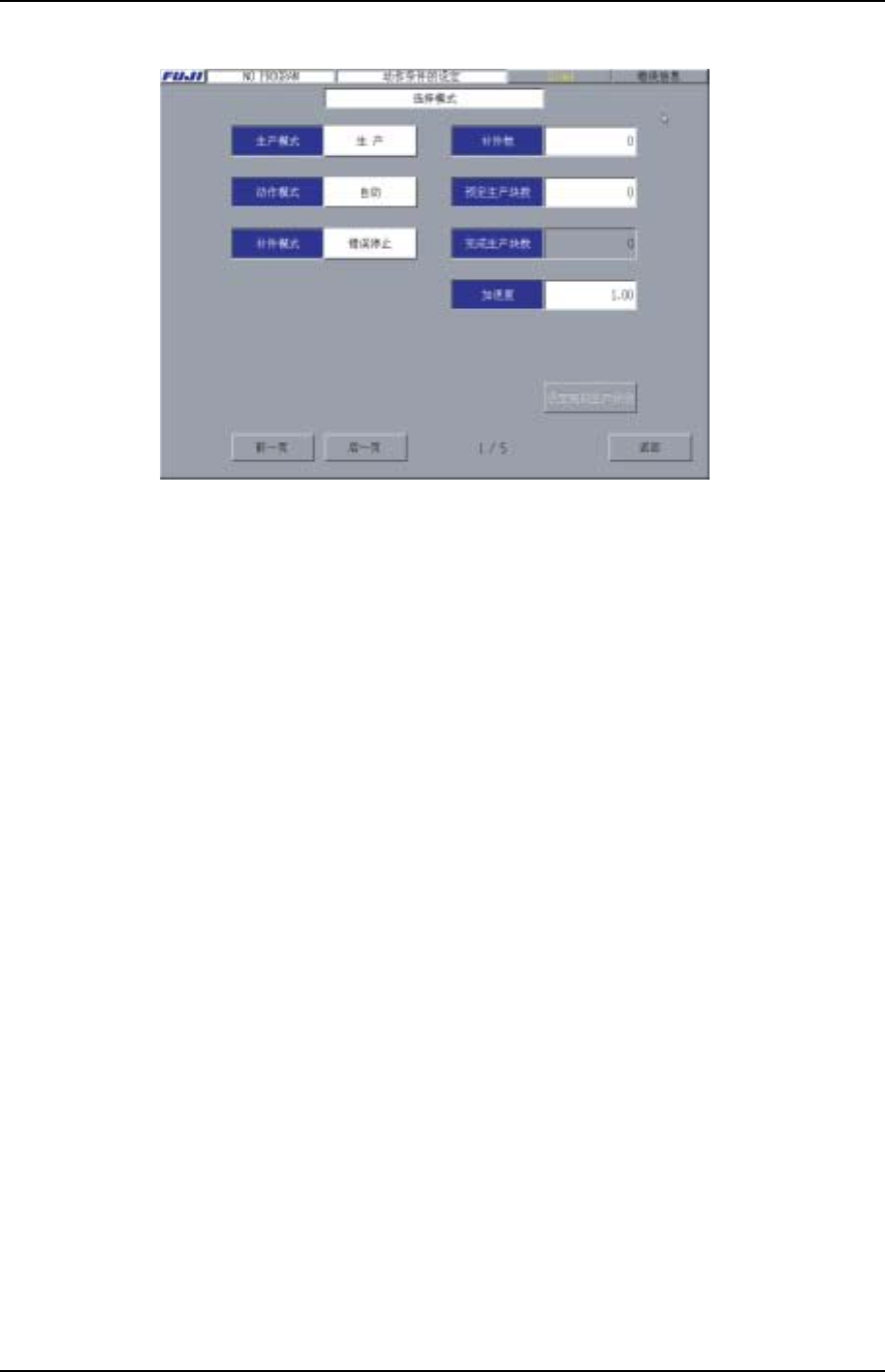

标记说明
XP2S2231S

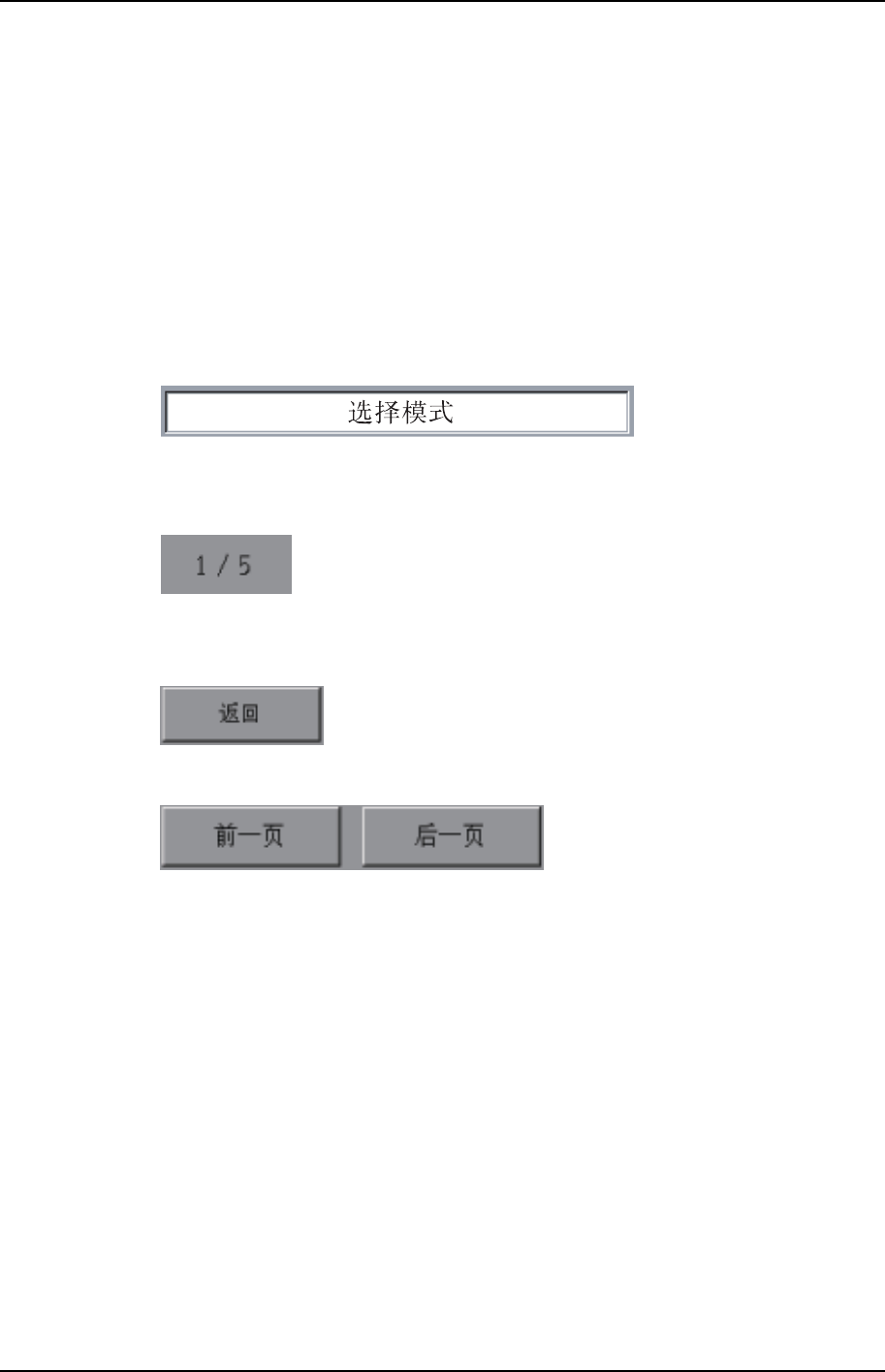

1. 显示当前打开页的名称。
XP2S2232S
2. 以当前打开页数/最大页数来显示。
单击后退出当前[动作条件设定]画面，返回主画面。
XP2S2233S
3. 换页键
XP2S2234S
按下[前一页]按键后，前翻 1 页。当前打开页为 1 时，移至最大页。按下[后一页]
键后，后翻 1 页。当前打开页为最大页时，移至第 1 页。
第 2 部 第 1 章 基本操作
Edition1.0 2-1-7 XP-142E 系统手册
XP1S2133S
1.3.1 生产模式的设定
机器有 4 种生产模式：“生产”、“空转 1”、“空转 2”和“传送”。以下说明这些模式的
区别：
生产： 实际生产中使用的模式。选择此模式后，机器进行元件的吸取和影像处理
以及元件的贴装。
空转 1： 这一模式主要用于机器的调整和试运行。当选择此模式时，吸嘴移动到元
件的吸取位置，进行实际的送料动 作。为了防止元件散落，事先从 MFU
上拆除供料器。
空转 2： 同空转 1 一样，这一模式也用于机器的调整和试运行。当选择此 模式时，
吸嘴移动到元件的吸取位置，但不进行实际的送料动作。因此不必从 MFU
上拆除供料器。
传送： 仅仅在机器未处在生产状态下使用。当选择此模式时，机器只作为搬运轨
道用来将电路板传送到生产线上的下一道工序的机器上。
操作步骤
1. 在[主画面]里选择[维修保养 A]键和[动作条件设定]键，显示出 [动作条件设定]画
面。
2. 从画面左上方的[生产]、[空转 1]、 [空转 2]或[传送]中，选择所 需的生产模式。
3. 选择[返回]键，返回[主画面]。
第 1 章 基本操作 第 2 部
XP-142E 系统手册 2-1-8 Edition1.0
1.3.2 动作模式的设定
机器有 3 种操作模式：“自动”、“半自动 ”、“暂停”。以下说明这些模式的区别。
自动： 实际生产中所使用的模式。选择此模式后，机器按照生产程序所指定的各
个顺序连续生产。
半自动： 用此模式来进行机器的试运行。选择此模式后，机器每次只执行生产程序
的一道工序，必须按下[启动]按钮才执行下一道工序。
暂停： 用此模式来进行机器的试运行。选择此模式后，机器动作分为几个周期。
按下[运转准备]按钮后暂停，再按[启动]按钮后，进入下一道工序以后的顺
序。
操作步骤
1. 从[主画面]中依次选择[维修 保养 A]、[动作条件设定]键，显示出[动作条件设定]
画面。
2. 从画面左上方的“自动”、“半自动 ”或“暂停”中选择使用的生产模式。
3. 选择[返回]键，返回[主画面]。
1.3.3 补件模式的设定
对于发生类似元件吸取错误和影像处理错误 的元件错误时，可以设定补件模式。对 于元
件错误的补件模式有三种：“自动补件”、“错误停止”、“错误通过”，用 户可以设定采用
何种模式。
自动补件： 如果发生元件吸取错误或是 元件影像处理错误，机 器 根据“最大补件次数”
所设定的次数自动地进行补件。
错误停止： 如果发生吸取错误或是影像处理错误，机器停止生产。
错误通过： 即使发生吸取错误或是影像处理错误，也不进行补件动作而进入下一道顺
序。
操作步骤
1. 在[主画面]上选择[维修保养 A]和[动作条件设定]键，显示[动作条件设定]画面。
2. 从画面左中部的“自动补件”中选择“自动补件”、“错误停止”或“错误通过”
中所使用的一种生产模式。
3. 选择[返回]键，返回[主画面]。
