第 2 部 第 1 章 基本操作
Edition1.0 2-1-5 XP-142E 系统手册
1.2.2 从[程序]画面选择生产程序
也可以从程序菜单中读入程序。
注意) 在此的程序读入是用来编辑程序的。在读取生产中使用的程序时，请从[生产]画面的程序
选项中读取。
操作步骤

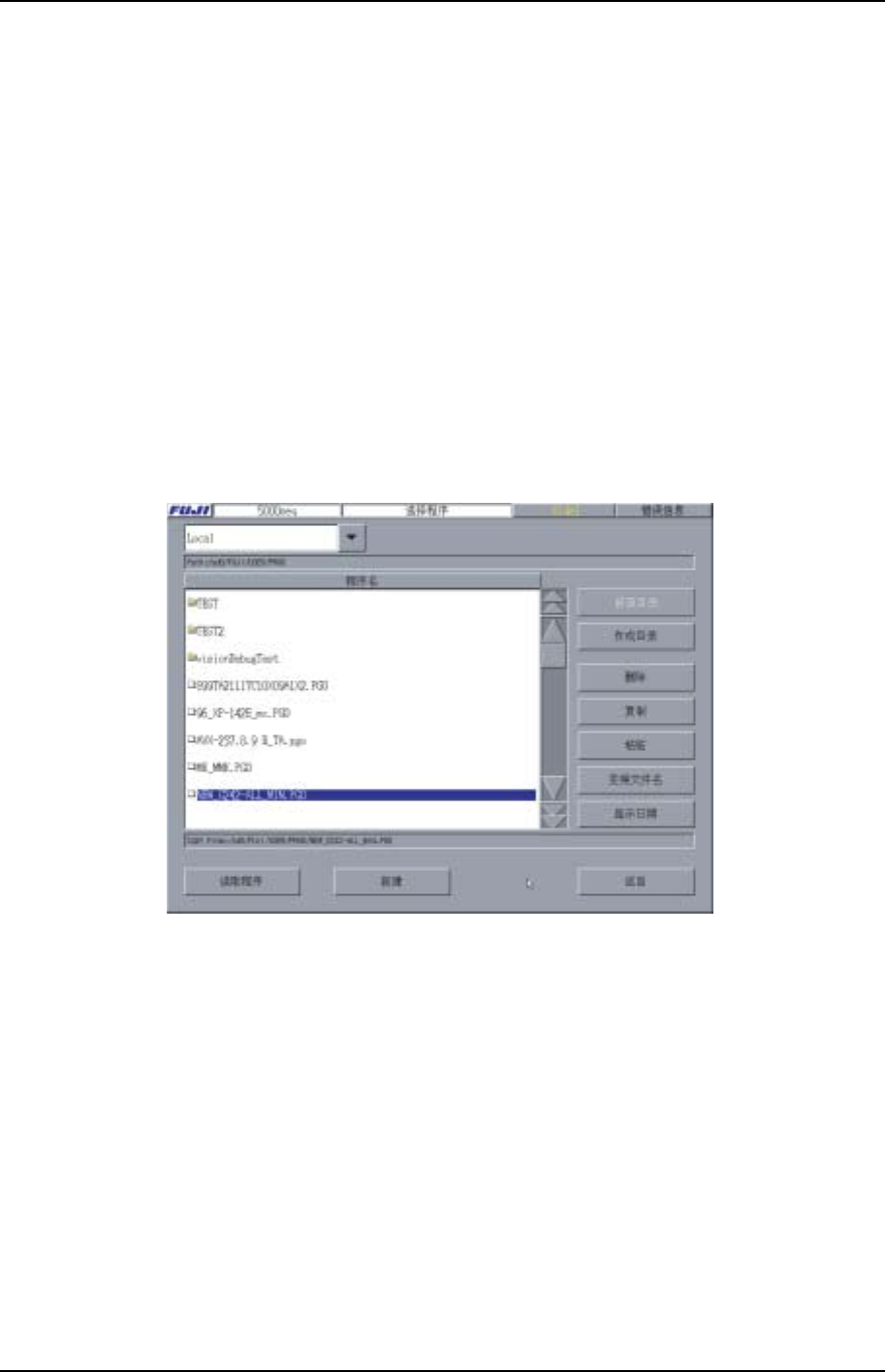

1. 打开[主画面]，依次选择[生产]、[读取程 序]键，存放在机器的硬盘或是软盘上的
程顺序表将会显示在对话框中。
2. 从列表中选定所需的生产程序。然后选择[下载]键，安装程序。在画面上方的任务
栏上显示已装载完毕的程序名，表示目前正在使用该程序。
备注) 可从软盘上读取的文件仅限于 FCP6(M）、CP642(M）、CP643(M)或是 XP-１41E/XP-
142E 型的机器上创建的 CCIMF 格式的文件。另外，因为 XP-142E 的 MFU 是 2 台 (100
个料站/8mm，以 12mm 料带宽计算)、所以不能使用超出这个供料器安装数据。
XP1S2101S
第 1 章 基本操作 第 2 部
XP-142E 系统手册 2-1-6 Edition1.0
1.3 动作条件的设定
根据以下 5 点 (不使用元件检验时是 4 点) 来设定机器的动作条件。
· 模式选择：关于生产模式、运转模式等机器动作的设定。
·料带切刀：关于 由料卷供应的元件上部料带切刀的使用设定。
·统计信息：为取得吸嘴/料站发生错误状况时的数据而进行的设定。
· 元件检验 (选项)：依照条形码读取器对元件位置进行核对操作的设定。
·其他设定：关于电路板真空、吸嘴尺寸检查的设定。
标记说明
XP2S2231S
1. 显示当前打开页的名称。
XP2S2232S
2. 以当前打开页数/最大页数来显示。
单击后退出当前[动作条件设定]画面，返回主画面。
XP2S2233S
3. 换页键
XP2S2234S
按下[前一页]按键后，前翻 1 页。当前打开页为 1 时，移至最大页。按下[后一页]
键后，后翻 1 页。当前打开页为最大页时，移至第 1 页。
第 2 部 第 1 章 基本操作
Edition1.0 2-1-7 XP-142E 系统手册
XP1S2133S
1.3.1 生产模式的设定
机器有 4 种生产模式：“生产”、“空转 1”、“空转 2”和“传送”。以下说明这些模式的
区别：
生产： 实际生产中使用的模式。选择此模式后，机器进行元件的吸取和影像处理
以及元件的贴装。
空转 1： 这一模式主要用于机器的调整和试运行。当选择此模式时，吸嘴移动到元
件的吸取位置，进行实际的送料动 作。为了防止元件散落，事先从 MFU
上拆除供料器。
空转 2： 同空转 1 一样，这一模式也用于机器的调整和试运行。当选择此 模式时，
吸嘴移动到元件的吸取位置，但不进行实际的送料动作。因此不必从 MFU
上拆除供料器。
传送： 仅仅在机器未处在生产状态下使用。当选择此模式时，机器只作为搬运轨
道用来将电路板传送到生产线上的下一道工序的机器上。
操作步骤
1. 在[主画面]里选择[维修保养 A]键和[动作条件设定]键，显示出 [动作条件设定]画
面。
2. 从画面左上方的[生产]、[空转 1]、 [空转 2]或[传送]中，选择所 需的生产模式。
3. 选择[返回]键，返回[主画面]。
