第 3 章编辑器第 3 部 XP-142E 系统手册 3-3-40 Edition 1.0 3.8 编辑结束时的选项选择编辑器的关闭键时会出现以下选项，请从中选择适当的选项。程序名：可通过选择该文本框使用显示的键盘，输入文件名，保存编辑过的生产程序文件。数据检查：检查编辑过的生产程序内容是否正确。保存入 File 结束：改写编辑过的文件。不保存即结束：再次…

第 3 部第 3 章编辑器

Edition 1.0 3-3-39 XP-142E 系统手册

编辑方法是选择要编辑的吸嘴配置台的号码，显示出吸嘴选择画面，从中选择一个必要

的吸嘴。用同样的方法进行不同吸嘴配置台的吸嘴编辑。

XP2S2192S

根据元件尺寸不同、可以吸取的吸嘴位置不同。

请尽量使吸取的吸嘴处于合适的吸嘴位置。

XP1S2156S

备注)

元件尺寸包括引脚部分。

条件是 Dirction、Pick Point Offset X、Y、Scan Area X、Y 全部为 0。

第 3 章编辑器第 3 部

XP-142E 系统手册 3-3-40 Edition 1.0

3.8 编辑结束时的选项

选择编辑器的关闭键时会出现以下选项，请从中选择适当的选项。

程序名：可通过选择该文本框使用显示的键盘，输入文件名，保存编

辑过的生产程序文件。

数据检查：检查编辑过的生产程序内容是否正确。

保存入 File 结束：改写编辑过的文件。

不保存即结束：再次读入编辑的生产程序，清除编辑内容。

取消：取消编辑结束命令，再次返回编辑器。

第 3 部第 4 章扩展器

Edition 1.0 3-4-1 XP-142E 系统手册

4. 扩展器

以要进行编辑而创建的程序为基础，在一块电路板上创建多块子电路板(最大 255 块)时执行扩展器，

对 1 块电路板的程序进行扩展。因为在这里设定的数据未存盘，需要重新展开时请重新输入数据。

扩展条件

基本程序内的子电路板 No.0 照原样代入、不作为扩展的对象。

基本程序的子电路板 No.不为 1 就不能进行扩展。

第 1 行的修正角度必须为 0 度。如果设定为 0 以外将被无视。

扩展结果即使超过电路板尺寸也不显示错误。

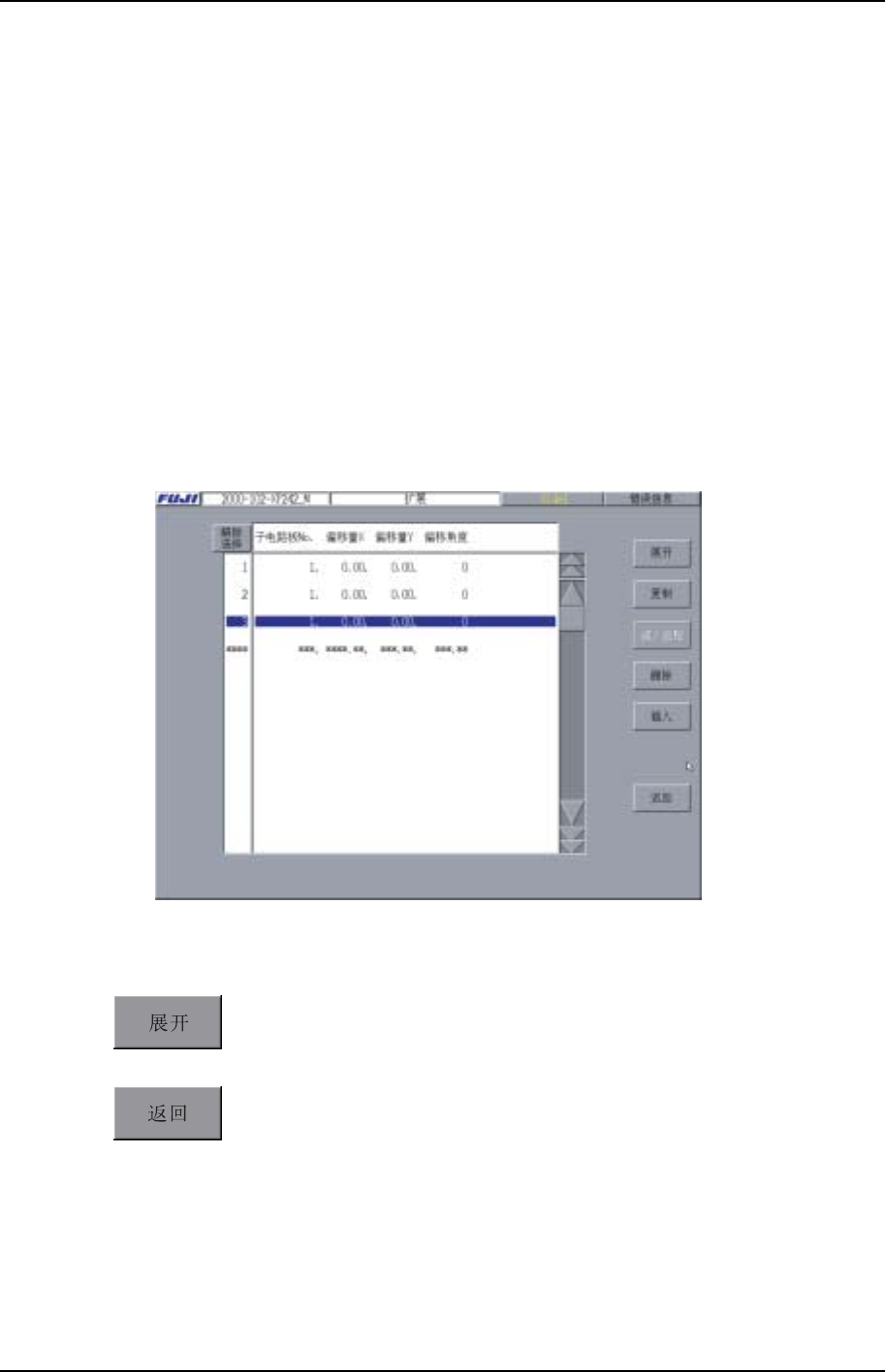

扩展器画面的配置如下图所示。

XP2S2193S

操作按键说明

将基本程序从设定的子电路板数据扩展到拼板程序。

完成扩展后选择时。请确认扩展结果的存盘。

首先，进行扩展结果是否存入存储器的确认，其次，确认扩展结果

是否存入文件。
