第 2 部第 1 章基本操作

Edition1.0 2-1-31 XP-142E 系统手册

1.15 微动

1.15.1 使用微动键来移动轴

使用在触摸屏上的微动键来手动执行每个伺服轴的微动操作。除了在以下的情况之外，

任何时候都可以进行微动操作：

· 在机器处于等待[启动]的状态时

· 机器正在运转时

·在没有解决紧急停止故障原因之前

·屏幕上没有显示微动画面时

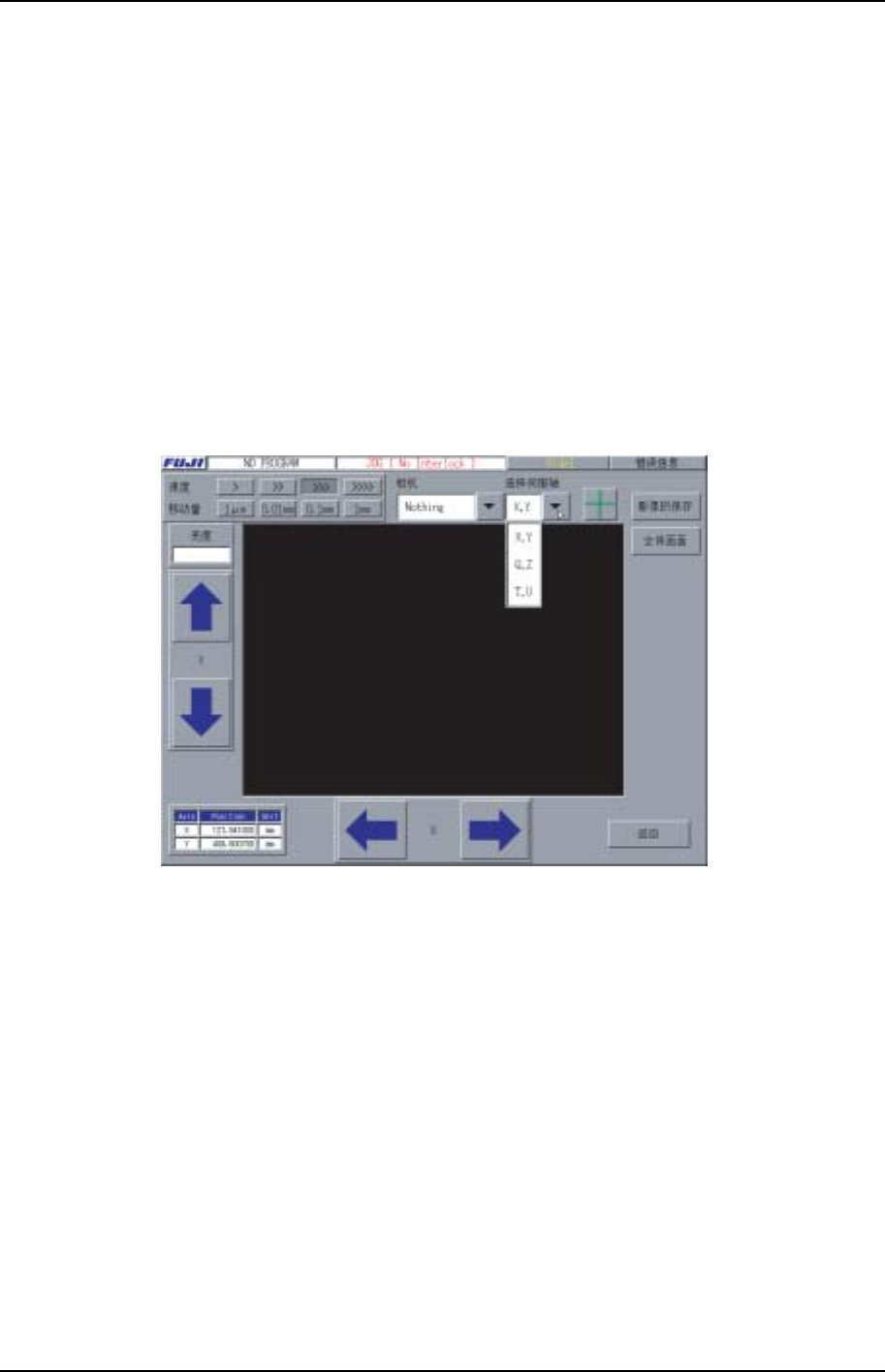

下列画面为微动轴选择画面。

XP2S2146S

注意) 如上图所示的是微动画面，是[主画面]、[维修保养 A]、[JOG]的[维修保养 A]用的微动

画面。

操作步骤

1. 在[主画面]上，依次选择[维修保养 A]、[JOG]，显示微动画面。

2. 选择[▼]伺服轴选项，以此选定要求移动的轴。

3. 选择箭头记号的键移动轴。

第 1 章基本操作第 2 部

XP-142E 系统手册 2-1-32 Edition1.0

1.15.2 微动速度的变更

尽管在实行微动操作时，通常以最低速度移动轴，但为了调整等原因也可以改变速度。

操作步骤

1. 在[主画面]上,依次选择[维修保养 A]和[JOG]键。

2. 选择[▼]伺服轴选项，以此选定所要求的伺服轴。

3. 在[速度]项上选择 [>]、[>>]、[>>>]、[>>>>]键，选择所需的微动速度。

1.15.3 微动移动量的变更

尽管在实行微动操作时，通常以连续的方式来移动轴，但为了调整可以设定微动量。

操作步骤

1. 打开[主画面]，依次选择[维修保养 A]和[JOG]键，屏幕上将会显示微动的画面。

2. 选择[▼]伺服轴选项键，以此选定所要求的伺服轴。

3. 在[移动量]项目上选择[1μm]、[0.01mm]、[0.1mm]、[1mm]键，以此选定微动

量。

第 2 部第 1 章基本操作

Edition1.0 2-1-33 XP-142E 系统手册

1.16 吸嘴相关功能

1.16.1 更换吸嘴

本机器备有简易更换吸嘴的功能。

操作步骤

1. 在[主画面]上依次选择[机器操作]和[吸嘴移动到更换位置]，显示出吸嘴更换视窗。

停止操作时请选择更换吸嘴的视窗内的[取消]。

2. 输入贴装头的移动位置，选择[启动]按钮后，吸嘴头移动到操作侧的更换位置，

MFU 被松板。(固定料站时，仅仅移动贴装头)

3. 在[主画面]上依次选择[生产]、[吸嘴编辑]，显示[吸嘴编辑]的画面。

4. 具有维修保养 C 权限的时候，显示出[更换支持]。选择[更换支持]、使维修保养开

关处于 ON 后，用更换支持模式显示出吸嘴编辑。

支持更换吸嘴

1. 点击[机器吸嘴]栏内的相应的吸嘴。

2. 选择更换位置(stage_slot)。

3. 选择[更换吸嘴]键。

4. 按下[启动]按钮。

还有，在伺服轴移动中请持续按下[启动]按钮。
