第 1 章 基本操作 第 2 部
XP-142E 系统手册 2-1-36 Edition1.0
1.16.3 测定吸嘴中心
测定吸嘴中心时，用元件相机对校正尺芯片元件进行影像处理后，确定吸嘴头的旋转中
心，这是测定该旋转中心和定位相机的中心之间的矢量。(测定对象为φ0.4～φ5.0 的
标准吸嘴。)
操作步骤

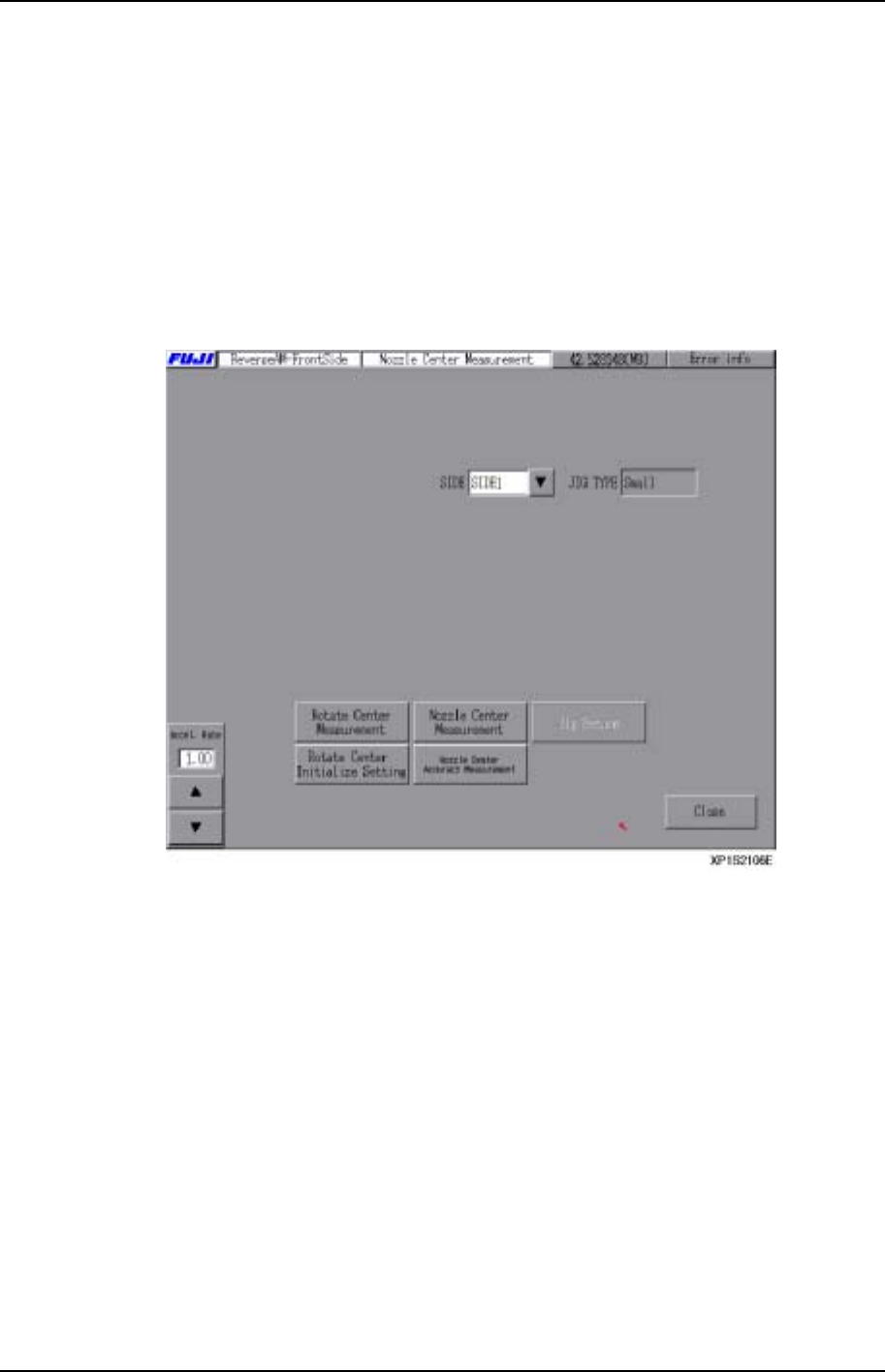

1. 在[主画面]上，依次选择[机器操作]、[测定吸嘴中心]，显示以下画面。
2. 选择进行测定的 SIDE，然后按下[测定回转中心开始]键。如选择[Side 1]时用机
器前侧的相机、如选择[Side 2]时用机器后侧的相机进行测定。JIG 类型将会从根
据在吸嘴 1 上装载的吸嘴直径所分的 3 种类型 中选择后显示在[JIG TYPE ]区域
上。用测定回转中心来测定 R 轴与相机的中心之间的矢量。
3. 在测定回转中心结束后，选择[吸嘴中心测定开始]键。用与[测定吸嘴中心开始]
相同的相机进行。
注意) 因吸嘴的测定为分别进行，请事先安装好所有的吸嘴。
第 2 部 第 1 章 基本操作
Edition1.0 2-1-37 XP-142E 系统手册
1.17 MFU 的更换
用气缸驱 动将 MFU 在机器中夹板或松板。
该功能只在 SIDE1 为可操作状态时有效。
备注) 固定料站平台装载机时候，该功能无效。
1.17.1 MFU 夹板
操作步骤
1. 打开机器的前门，然后轻轻地将 MFU 推进机器。
2. 在[主画面]上，依次选择[机器操作]、[ MFU 夹板]后显示出确认启动的对话框。
按下[启动]按钮，MFU 夹板。
1.17.2 MFU 松板
操作步骤
1. 在 Side1 操作面板上，从[主画面]依次选择[机器操作]、[MFU 松板]后显示出确
认启动的对话框。按下[启动]按钮，MFU 松板。
2. 显示出“请打开前门后进行操作”的信息。
3. 打开在松板一侧的 MFU 的门，选择在画面上的[OK]。
4. 轻轻地将 MFU 从机器中拉出。
注意) 只能在有操作权限的一侧进行操作。
第 1 章 基本操作 第 2 部
XP-142E 系统手册 2-1-38 Edition1.0

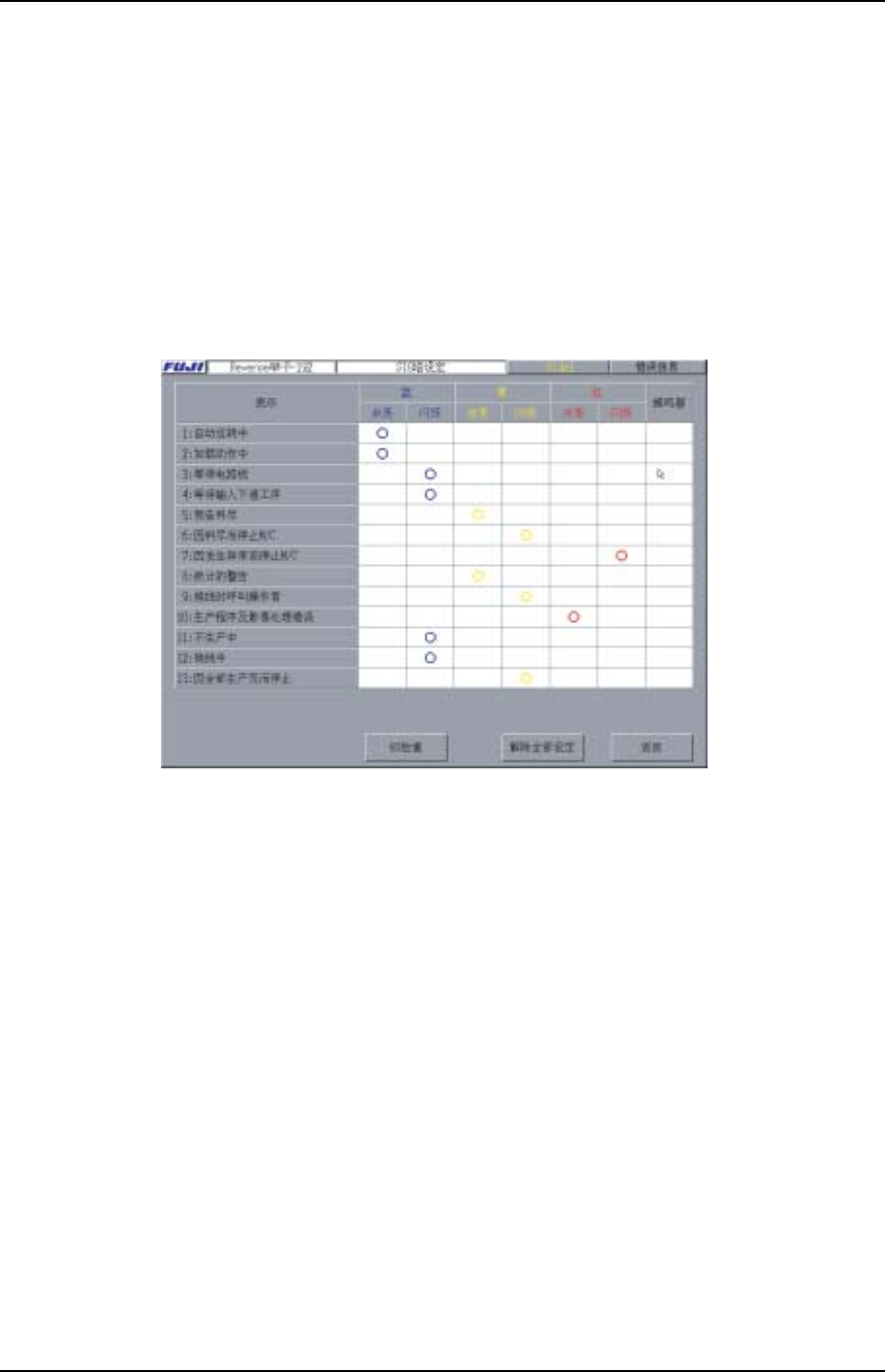

1.18 信号塔的设定
可从机器主菜单中指定信号塔的设置：灯亮/灯闪烁。
操作步骤
1. 在[主画面]上依次选择[维修 保养 B]和[SIG 塔设定]，屏幕上将 会显[SIG 塔设定]
画面。
2. 对各项分别设定信号塔的颜色、点亮/闪烁、蜂鸣器等。已设定的项目显示为“○”。
3. 设定的内 容正确时，选择[返回]后结束设定操作。
XP2S2147S
※ [14∶料站变更警告]为选项。
