Stationssoftware 710.0 (R16-2) / Versionsbeschreibung Ausgabe 12/2016
19
Nachdem die Schaltfläche Starten gedrückt wurde, wird die Seite Ausführung geöffnet.

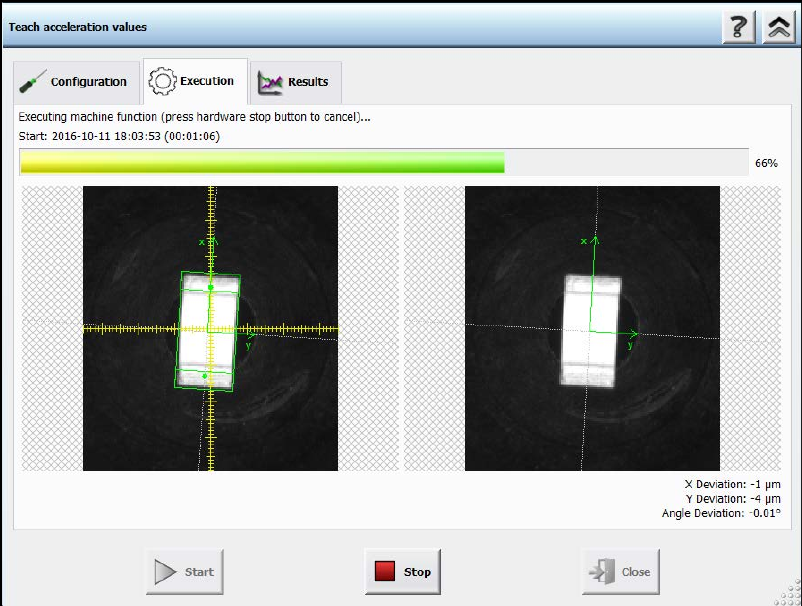

Abbildung 4-8: Beschleunigungswerte teachen – Ausführung
Die Ausführungsschritte werden zusammen mit dem Referenz-Vision-Bild und dem letzten von der
Kamera aufgenommenen Vision-Bild angezeigt. Zusätzlich werden die aktuellen
Beschleunigungswerte der Achsen und die gemessenen Abweichungen angezeigt. Wenn der
Bediener ein Bauelement manuell vom Bestückkopf entfernen muss oder das Bauelement verloren
gegangen ist, wird ein Hinweis angezeigt und der Bediener muss die Aktion bestätigen, um
fortzufahren.
Wenn ein Fehler während der Ausführung auftritt, werden die Fehlerursachen auf der letzten Seite
in einer Fehlerliste angezeigt. Ansonsten werden die Ergebnisse in einer Tabelle mit allen
gemessenen Werten der Abweichungen und den empfohlenen Beschleunigungswerten
ausgegeben.
Stationssoftware 710.0 (R16-2) / Versionsbeschreibung Ausgabe 12/2016
20

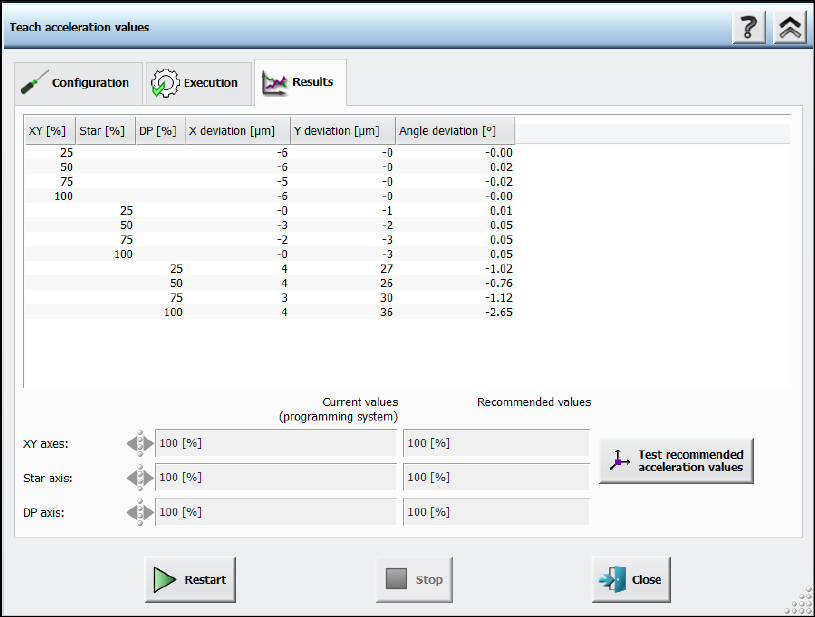

Abbildung 4-9: Beschleunigungswerte teachen – Ergebnisse
Die empfohlenen Werte können mit den Werten des Programmiersystems verglichen werden.
Verschiedene Werte werden hervorgehoben. Üblicherweise werden die empfohlenen Werte nach
der Messung getestet. Hierzu wird die Schaltfläche Empfohlene Beschleunigungswerte testen
angeboten. Wenn diese gedrückt wird, wird der Teach-Dialog beendet und der Test-Dialog
geöffnet.
Wenn der Beschleunigungswert für eine Achse für die Messung irrelevant ist, wird eine leere Zelle
angezeigt. Die angezeigten Achsen sind von den verwendeten Bestückköpfen abhängig. Eine Zeile
mit dem Wert für das Vakuumsystem wird angezeigt, wenn eine Vakuumpumpe in der Maschine
verwendet wird. Der Bediener kann somit überprüfen, ob die Beschleunigungswerte bestimmt
wurden, während er einen Wert ähnlich demjenigen während der Produktion hatte.
Stationssoftware 710.0 (R16-2) / Versionsbeschreibung Ausgabe 12/2016
21
Das Hochladen an SIPLACE Pro ist erst verfügbar, nachdem die empfohlenen Werte getestet
wurden.

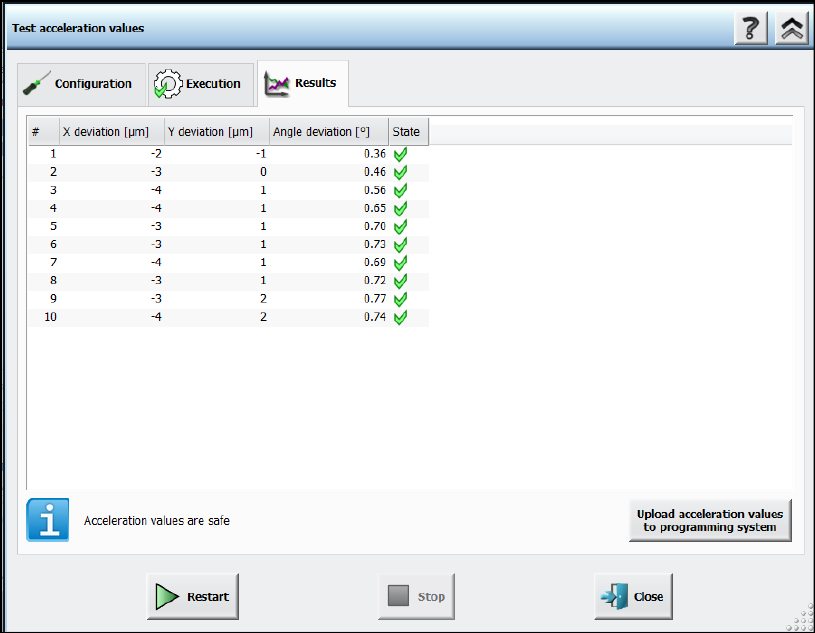

Abbildung 4-10: Beschleunigungswerte testen – Ergebnisse
4.6 Neuer Markentyp – Kerbe
Kompatibler Modus: Nicht unterstützt
U-förmige Leiterplattenkerben können jetzt mit dem neuen Markentyp Kerbe gemessen werden.
Dieser Markentyp ist nur für Rechtecke mit Rundungen relevant. Nur die Rundungen in der oberen
und unteren linken Ecken (in 0°-Orientierung) werden für die Messung berücksichttigt.
4.7 Spezielle Markenauswertung für LED Centering
Kompatibler Modus: Komplett
Aktuelle Fertigungsprozesse von Beleuchtungsprodukten erfordern die exakte Ausrichtung von
LED-Bauelementen in Bezug auf Langlöcher oder andere Merkmale auf der Leiterplatte.
Hierzu ist das neue Markentypattribut Auswertemodus eingeführt worden, das zusätzliche
Informationen bietet, um solche Merkmale zu beschreiben. In SIPLACE Pro kann der
Auswertemodus ausgewählt werden, der angibt, wie Markenpositionen, die den aktuellen
Markentyp verwendet, von der Stationssoftware ausgewertet werden sollen. Der Benutzer kann
zwischen den Auswertemodi Standard (X,Y) und Y wählen.
Im Auswertemodus Standard (X,Y), wird die Stationssoftware die X- und Y-Daten der
Markenposition berücksichtigen (Standard, von allen "alten" Marken verwendet).
