1-12. 机台上的其它按键 S E R V O O N L I N E I F R E E 1 2 3 S I N G L E O R I G I N C Y C L E 7 4 5 6 1. 离线系统用（我们没有） 2. 开始生产 (RUN) 3. 伺服马达释放（按了后，就可用手推动） 4. 原点归位 5. 停止钮（可暂停生产或停止生产） 6. 单片循环，打完这片就停止 7. 紧急停止钮 1-13 IC CONVEYOR - 1 6…
1-11. HOD 手持控制器
单元 按键 功能
EMERGENCY
紧急停止钮
L
HEAD
选择左边头
C
HEAD
选择中间头
R
HEAD
选择右边头
CAMERA
使用摄影机
BAD
MARK
打 X 版设定
HMS
取料高度资料
DEVICES
1,2,3
POINT
使用摄影机时，定位方式选择。1，2，3 点定位
XY
X 及 Y 的位置校正
Z
Z 轴高度校正
θ 角度修正
VISION
BOC MARK 或 IC MARK 教导
TEACH IN
VACUUM
真空值修正
VAC
ON
OFF
真空压力开/关
↖↑↗
← →
↙↓↘
1.X/Y 模式：移动 X 或 Y 的位置
2.VISION 模式：+Y，-Y 为亮度调整
X/Y
VISION
FAST
选择后为移动速度加快
90° 0°
180°270°
旋转角度 90° 0°180°270
+θ -θ
旋转角度 + 或 -
+Z -Z
吸嘴升或降
Zθ
↑ ↓ Z轴升或降
CANCEL
取消
△
PREVIOUS
移动到上一笔资料
NEXT
▽
移动到下一笔资料
PAUSE
暂时停止摄影机
ENTER
输入或确认
蓝色底色键
WINDOW
切换视觉窗口及程序窗口的光标
- 15 -
Refong

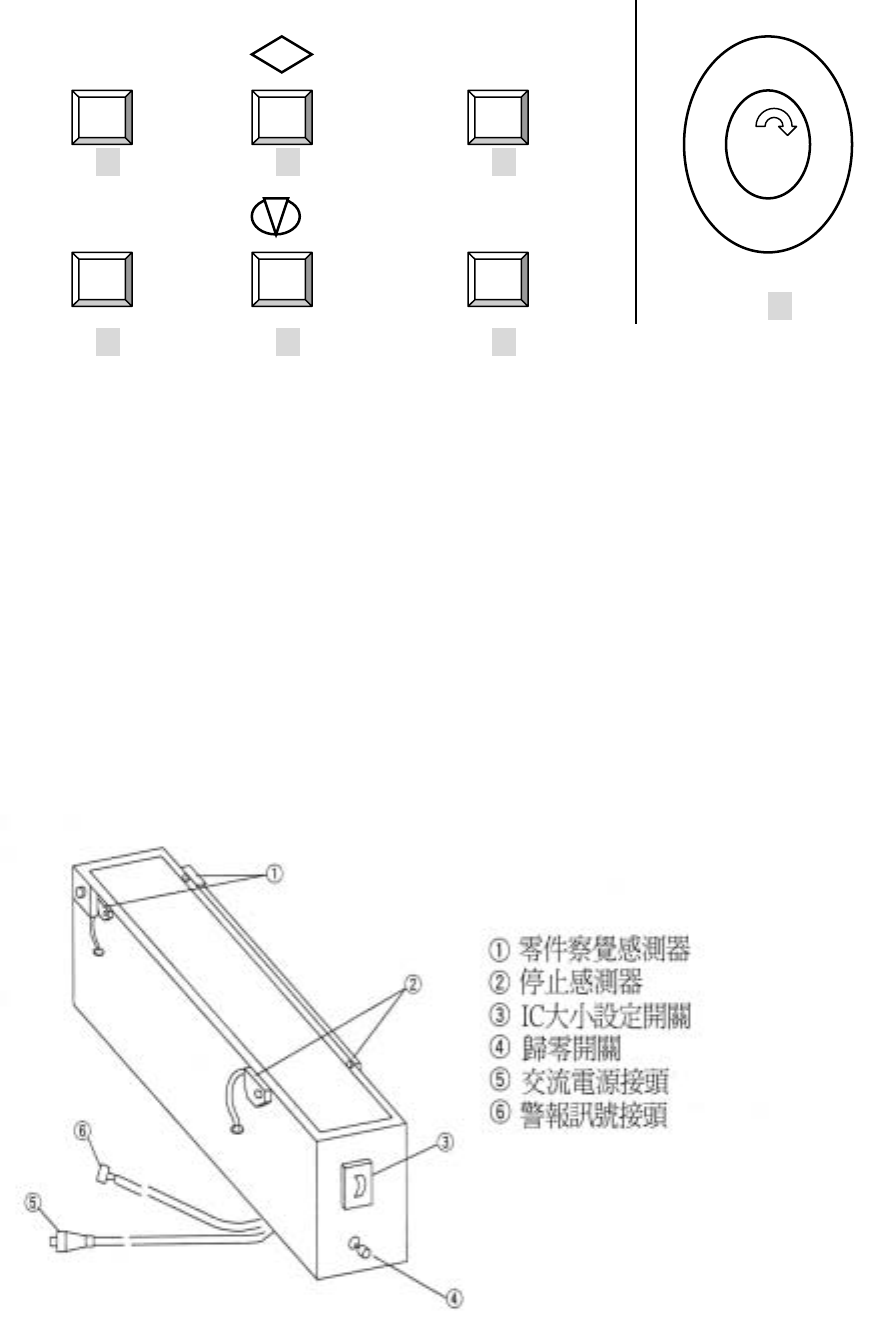

1-12. 机台上的其它按键
SERVO
ON LINE I FREE
1
2
3
SINGLE
ORIGIN CYCLE
7
4
5
6
1.离线系统用（我们没有）
2.开始生产(RUN)
3.伺服马达释放（按了后，就可用手推动）
4.原点归位
5.停止钮（可暂停生产或停止生产）
6.单片循环，打完这片就停止
7.紧急停止钮
1-13 IC CONVEYOR
- 16 -
Refong
第二章 生产画面介绍

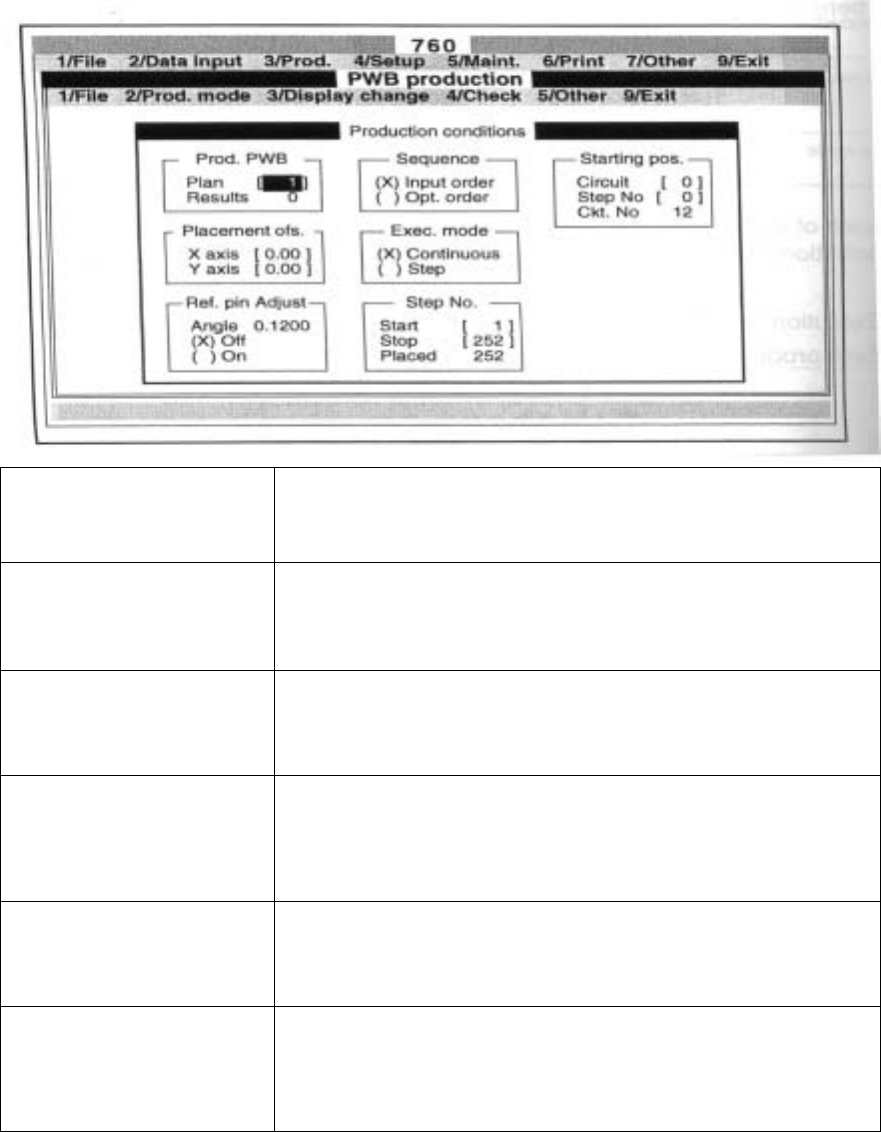

2-1. 画面
A)生产前的设定画面
Prod PWB
Plan
Results
生产 PWB
计划
结果
Sequence
Input Order
Opt Order
排列顺序
依照输入（程序编写的顺序）
依照计算机所排定的最优化
Placement ofs
X axis [0.00]
Y axis [0.00]
贴装的偏移量
贴装数据，加上偏移量后，再进行贴装
Ref pin Adjust
Angle 0.12000
（X） Off
（ ） On
基准 Pin 校正（基准 pin 位置在此无法变更）
角度 0.12000°
关闭
打开
Exec mode
（X） Continuous
（ ） Step
执行方式
连续
单步
Step No
Start 【 1】
Stop 【250】
Placed 150
目前执行到第几步
开始的位置
最后停止的步数
目前所在地
- 17 -
